蔡司半導體的微影光學

數位化時代所需的精密度
EUV技術:數位化時代實現了自駕車的問世-此處顯示晶片結構照明

數位化時代之光

晶片在我們日常生活中扮演著重要角色-因為我們每天使用的大多數裝置都至少包含一個微處理器:電腦、智慧型手機、汽車,甚至是冰箱。蔡司半導體製造科技(SMT)的光學和微影光學產品在晶片製造上扮演決定性的角色。

晶片的製造方法

製程影片
蔡司半導體晶片製程的各個步驟
蔡司半導體晶片製程的各個步驟

微影光學:晶片的製造方法

簡單來說,無數的沙粒在高精密製程中變成了晶片。關鍵要素:光線和蔡司半導體製程中採用的投影光學。

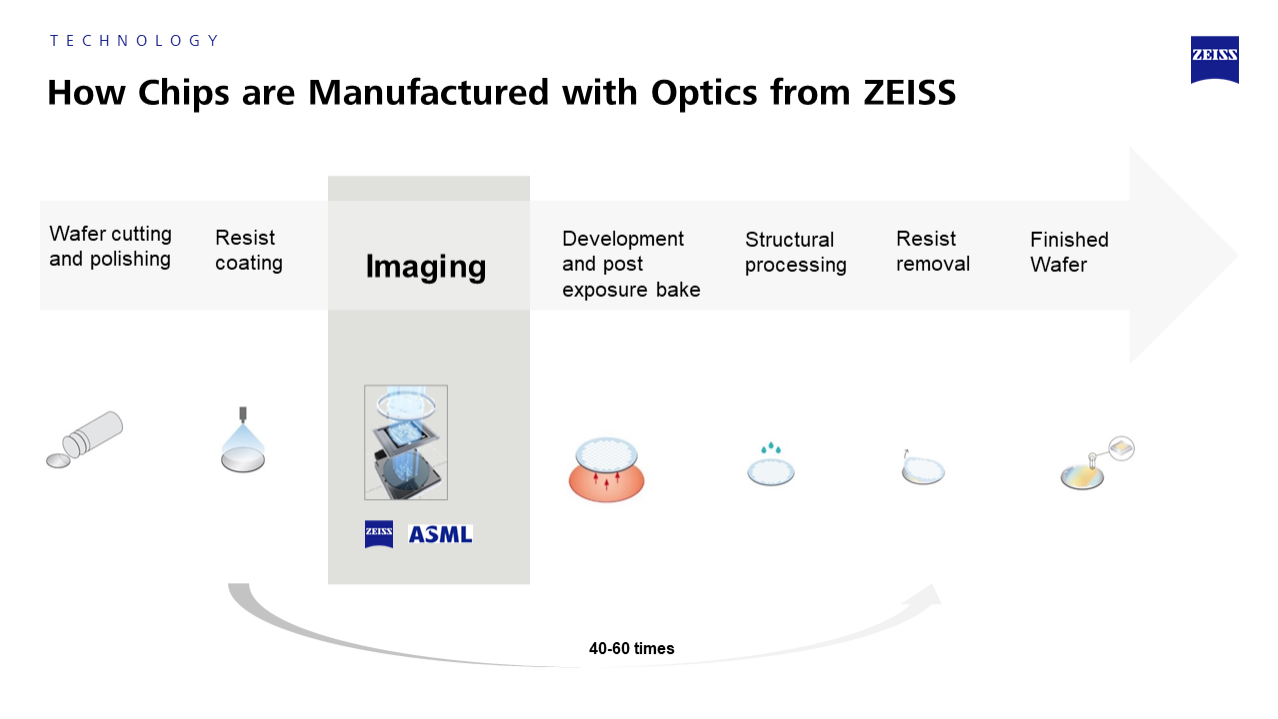

用於製造邏輯和記憶體晶片的微影技術是一種多階段製程。在晶圓步進器的曝光過程中,光罩的結構會投影在矽晶圓的光阻感光層上。晶圓是直徑為300公釐(工業標準)的圓盤。光線會改變光阻層的化學性質,讓曝光的部位稍後可透過蝕刻移除。晶圓上的導線路徑結構會被顯影出來,而殘留的光阻層會被移除。經過後續多道製程後,晶圓上就會有數千顆半導體晶片。在微米級薄度的鋸片分割晶片前,會使用蔡司半導體解決方案檢測晶圓。晶片(更準確地說是記憶體、圖形處理器(GPU)和中央處理器(CPU)係無數技術裝置和技術進步的基礎。

蔡司微影光學元件

晶片上不同光照處理的結構概覽和末端的明亮光線

未來之光

晶片越來越小、越強大且越節能:這是數位化的基礎。為達到此目標,晶片的結構必須逐步精細化。只能透過使用波長更短的光線和更精密的光學系統和元件,才能使晶片更精細。蔡司半導體微影光學超過 50 年來一直面臨一項挑戰。

摩爾定律

更小、更強大、更節能

1965 年,英特爾共同創辦人高登.摩爾在《電子學》雜誌發表了一篇文章。他根據前幾年的可用數據,說明積體電路的電子元件數量每兩年便會成長兩倍的現象。這也意謂電晶體密度提高兩倍,晶片的效能也隨之提升。他的觀察後來被稱之為摩爾定律:

積體電路上可容納的電晶體數目每隔兩年便會成長約兩倍。

英特爾共同創辦人高登.摩爾提出的摩爾定律

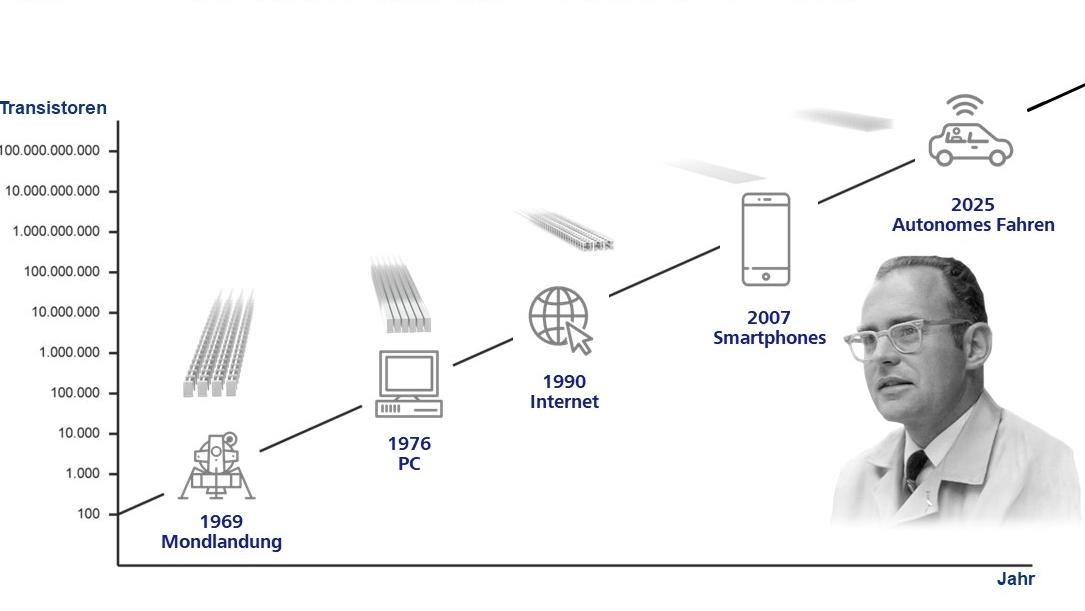

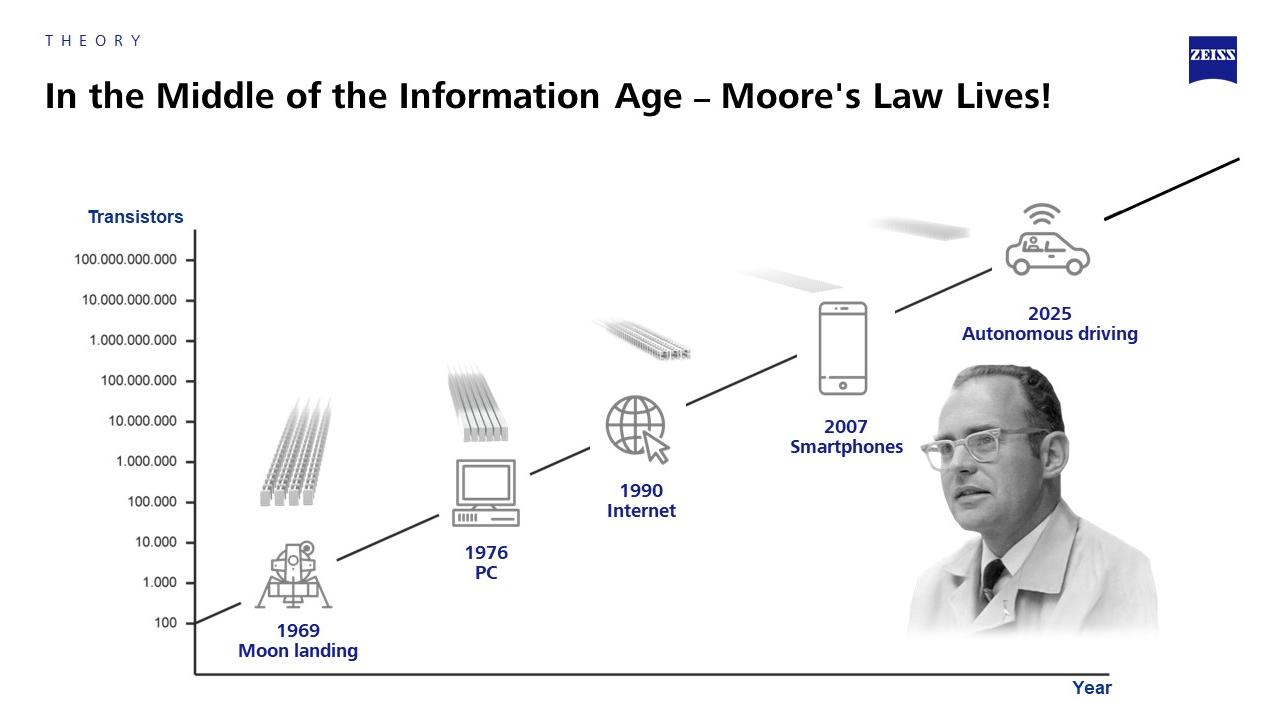

高登.摩爾提出的電晶體理論發展過程
高登.摩爾提出的電晶體理論發展過程
Andrew(Wikimedia Commons,CC BY-SA 2.0);Intel Free Press(Flickr,CC BY-SA 2.0)

圖片來源:本圖包含經修改之作品,原始作品由 Andrew(透過 Wikimedia Commons,CC BY-SA 2.0)及 Intel Free Press(透過 Flickr,CC BY-SA 2.0)提供。

Andrew(Wikimedia Commons,CC BY-SA 2.0);Intel Free Press(Flickr,CC BY-SA 2.0)

圖片來源:本圖包含經修改之作品,原始作品由 Andrew(透過 Wikimedia Commons,CC BY-SA 2.0)及 Intel Free Press(透過 Flickr,CC BY-SA 2.0)提供。

摩爾定律仍持續推進

微影光學的發展至今仍遵循這個定律-且顯然還會持續推進。自 1960 年以來,蔡司一直致力於不斷突破技術極限。為了續寫摩爾定律,蔡司與策略合作夥伴艾司摩爾攜手合作,讓全球晶片製造商在今日打造明日科技。

精密光學烙印在蔡司的DNA裡

精密光學烙印在蔡司的DNA裡-也是更新摩爾定律的關鍵。公司創辦人卡爾.蔡司的專業是製造顯微鏡,他的合作夥伴物理學家恩斯特.阿貝提出以他為名的解析度理論。

阿貝的解析度理論公式

阿貝的解析度理論

使用鏡片和物鏡光學可達到的解析度可以用此公式計算出來。該公式清楚顯示,所用光線的波長越短,解析度越高。數值孔徑越大,結構越精細。深紫外光技術需要蔡司半導體的高精密曝光系統才能達到 193 奈米波長,極紫外光技術則可達到 13.5 奈米波長。

蔡司是技術領先者

蔡司半導體是全球微影光學領域的技術領先者,也是半導體產業的推手。我們正將摩爾定律推向全新境界,透過我們的深紫外光和極紫外光微影光學元件,也透過我們最新一代的高數值孔徑極紫外光微影技術。深入瞭解這方面的資訊。

常見問題

  • 光學微影技術是將光罩上的圖案投影到矽晶圓表面的感光光阻層上,此製程使得結構尺寸日益精細的晶片製造成為可能。蔡司半導體提供此製程所需的高精度照明系統與投影光學系統。光學微影技術是現代半導體製造的核心,也是生產邏輯晶片與記憶體晶片的重要基礎。

  • 光學微影製程始於塗佈感光光阻的矽晶圓。在步進式曝光機中,蔡司光學系統將光罩上的圖案投影到晶圓上。光線會改變光阻的化學性質,使曝光區域能夠在後續的蝕刻製程中被移除。經過蝕刻後,晶圓上的導線結構便會顯現出來,而剩餘的光阻則會被去除。經過多道後續製程後,一片晶圓上將包含數千顆晶片,最後再透過微米級薄鋸片將其分離。這項多步驟製程構成了現代中央處理器、圖形處理器以及記憶體晶片製造的基礎。

  • 光的波長是決定微影解析度與晶片結構精細度的重要因素。根據阿貝解析度理論,光的波長越短,所能成像的結構就越小。DUV(深紫外光)微影技術使用波長為 365、248 與 193 奈米的光源;EUV(極紫外光)微影技術則使用波長僅 13.5 奈米的光源。蔡司半導體開發高精度光學系統與關鍵元件,以精準控制這些極短波長的光線,為更強大的晶片製造提供技術基礎。

  • DUV(深紫外光)技術使用波長 365、248 及 193 奈米的光源,數十年來持續推動半導體產業的發展。EUV(極紫外光)技術則採用極短的 13.5 奈米波長,可實現更微型且效能更強大的晶片結構製造。DUV 微影技術使用透鏡進行成像,而 EUV 微影技術則採用反射鏡系統。蔡司半導體為這兩項關鍵微影技術提供高精密光學系統。

  • 蔡司與艾司摩爾已開始共同開發 High-NA EUV(高數值孔徑極紫外光)微影系統,進一步提升微影技術的能力。現行 EUV 微影技術的數值孔徑為 0.33,而 High-NA EUV 則可達到 0.55。這使光學系統能夠接收來自更廣角度的光線,並成像出更精細的細節。High-NA EUV 技術可在相同面積上實現約三倍數量的結構,並協助半導體產業在 2030 年之後持續推進摩爾定律。

  • 摩爾預測積體電路上的元件數量,也就是電晶體數量,約每兩年便會倍增一次,這項發展主要透過晶片結構持續微縮來實現。此指數型成長趨勢推動了技術進步,使晶片持續變得更強大且更具能源效率。摩爾定律已成為整個半導體產業的重要指導原則,並持續激勵光學微影技術的創新發展。過去 50 多年來,蔡司半導體透過不斷提升微影光學系統的精密度,為延續此一原則做出了重要貢獻。
