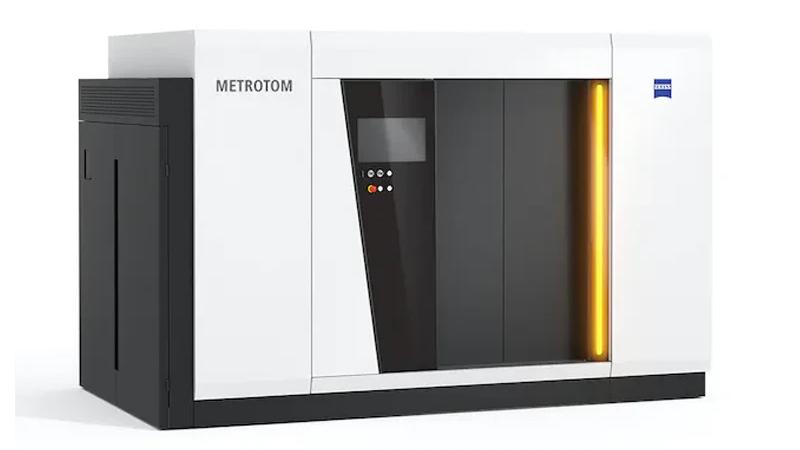

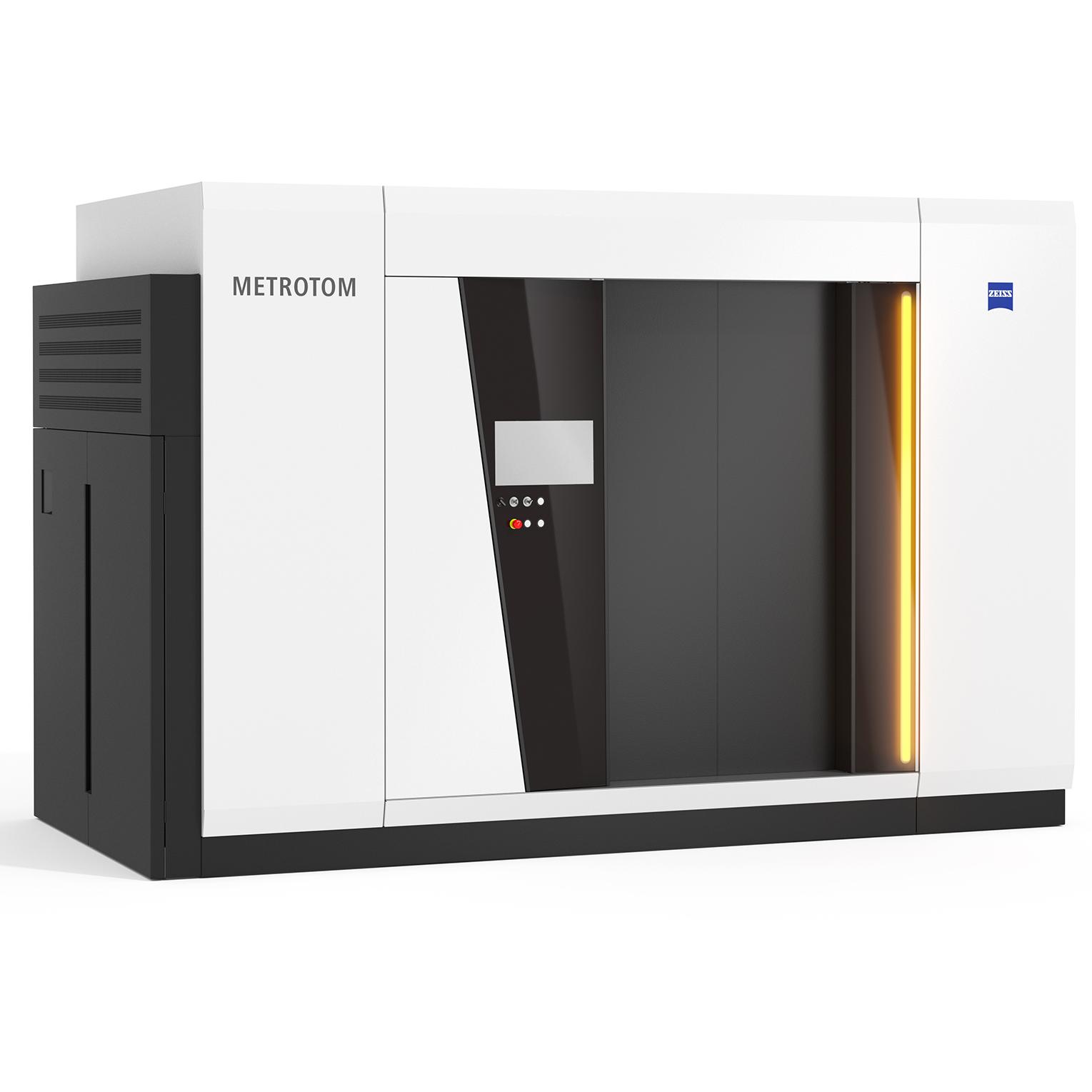

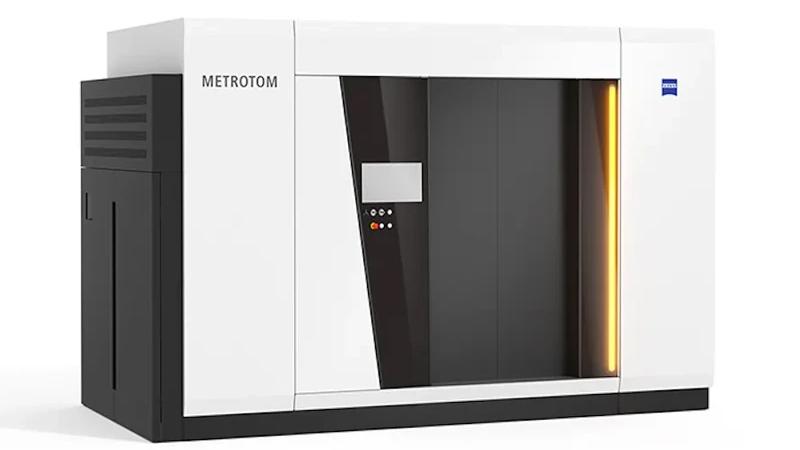

蔡司METROTOM 1500

一台CT系統，多種應用。

使用蔡司METROTOM 1500，您可以獲得先進的CT技術，透過捕捉和測量表面下的缺陷，可靠地檢測缺陷。這台CT的特色：無論是小型或大型部件，以及介於兩者之間的所有部件，都能快速提供高解析度圖像。

高速掃描
高CT圖像品質
高精度量測（VDI/VDE 2630 1.3）
選配的DAkkS認證
占地面積小

優勢

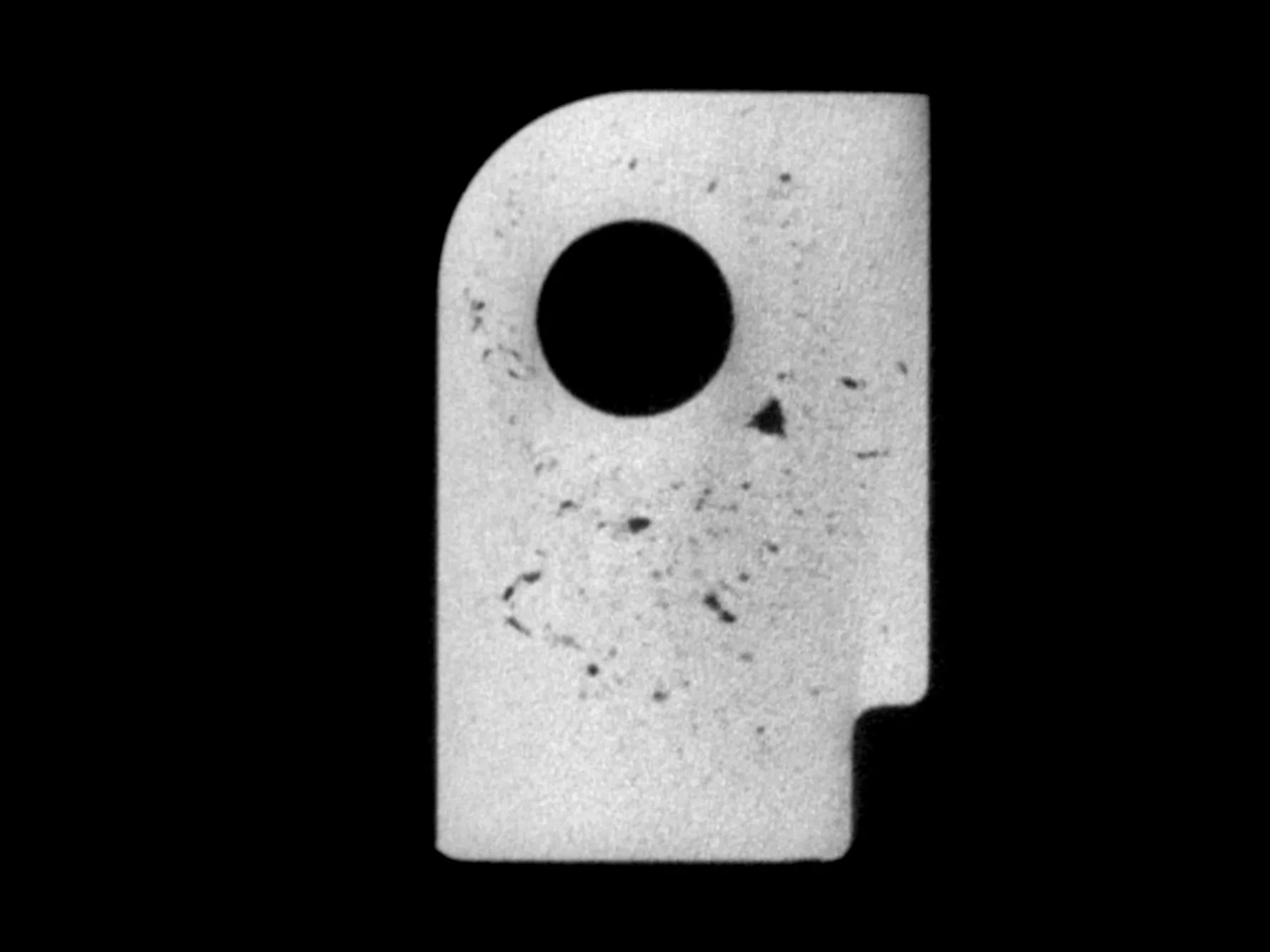

更高的圖像品質

高解析度和可溯源精度

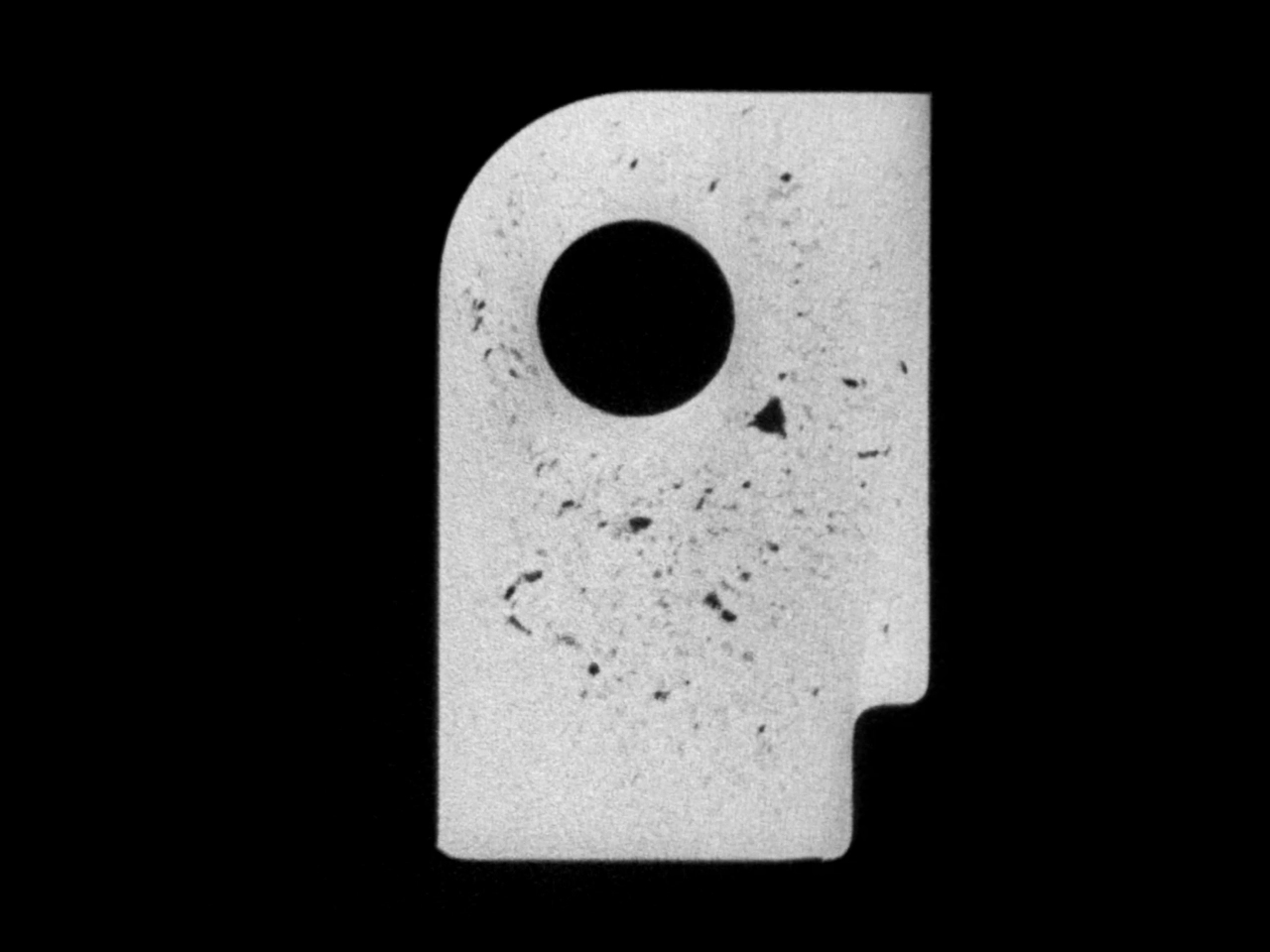

蔡司METROTOM 1500具有出色的圖像品質，即使是微小的缺陷也能清晰顯示。AMMAR、BHC軟體和蔡司scatterControl硬體模組確保品質無可挑剔。此外，該CT還符合VDI/VDE 2630標準中關於可溯源精度的規定。

得益于蔡司高水準的計量專業知識（同樣用於CT技術），高測量精度值得您信賴。根據VDI/VDE 2630第1.3部分的標準，整個視場的MPE（SD）為4.5 + L/50 μm，測量結果十分可靠。

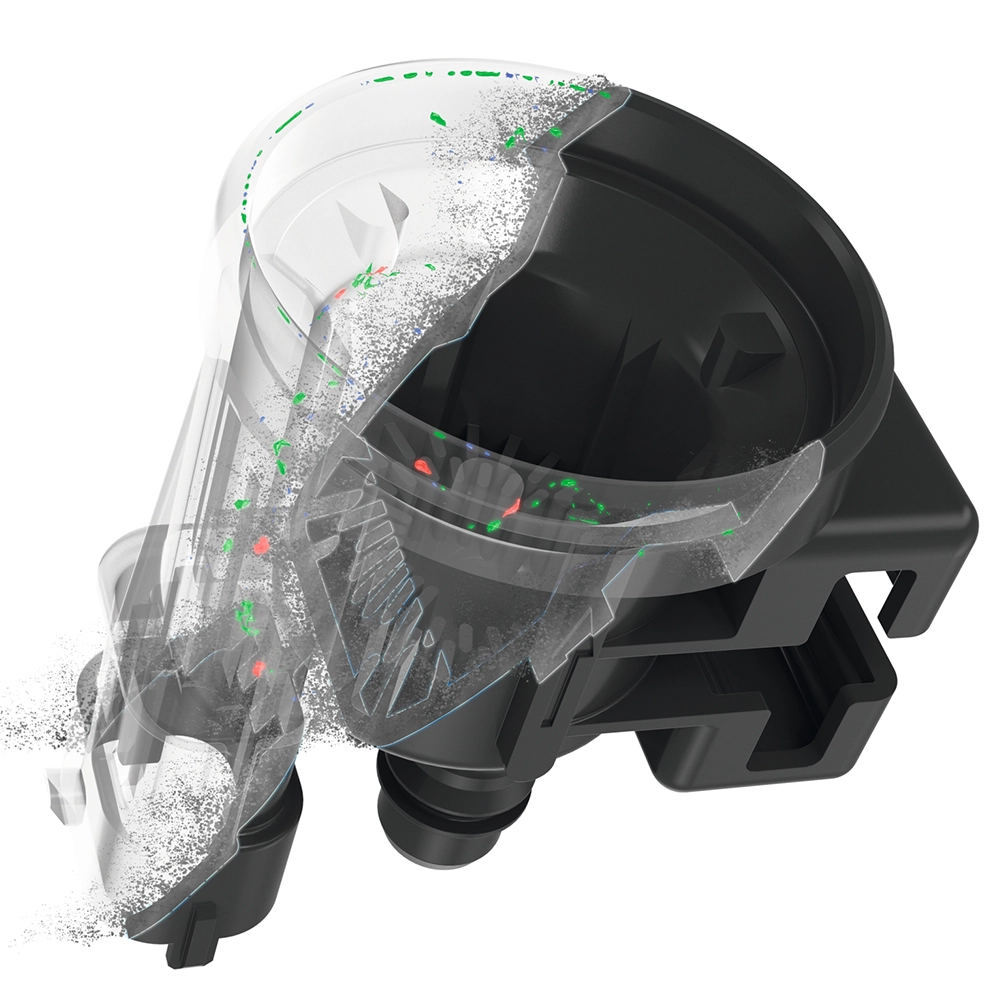

系統的多功能性

適用于各種部件和應用

蔡司METROTOM 1500以極高的解析度掃描小部件，可對直徑達615mm、高度達800mm的部件進行完整的重構。這一點透過在水平和垂直方向上擴大了觀察視野得以實現。由於其柔性管的一側焦點只有幾微米，而另一側的最大功率為500W，因此能夠以非常高的解析度掃描小型部件，並在短時間內掃描大型部件，使得該系統適用于多種應用。

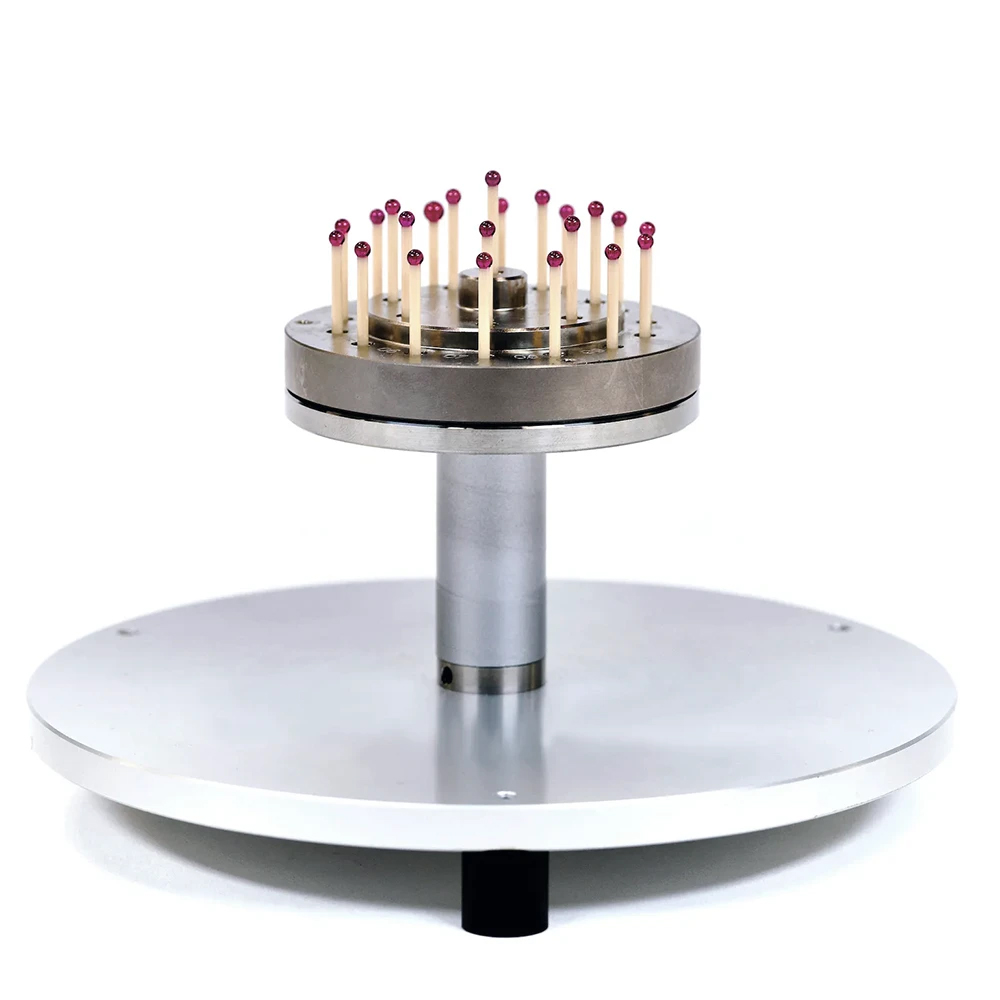

DAkkS標定

您通向可靠測量的門戶

汽車、醫療或製藥產業的品質標準較高，通常需要採用經認可的CT檢測程式。它們可確保根據VDI/VDE 2630第1.3部分對部件進行客觀、符合標準的測量。DAkkS標定還可用于蔡司METROTOM 1500系列工業電腦斷層掃描器。從附加值中獲益：節約成本，為客戶創造更多信任。

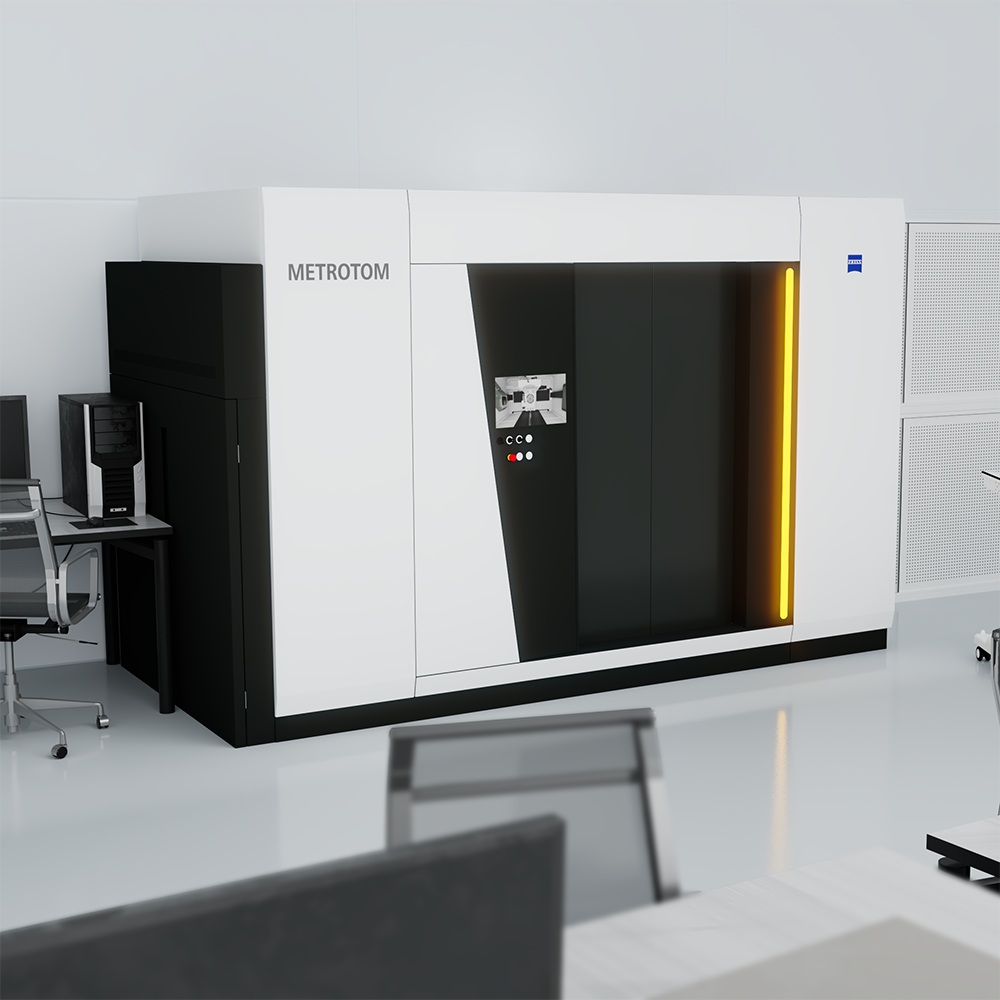

有限空間的智慧設計

高效利用空間

該設備占地面積相當小，門的構造巧妙，既可用於服務，也可用於部件裝載，安裝靈活，即使空間有限，也能將CT安裝到測量實驗室中。為了幫助您充分利用可用空間，我們在減少占地面積的同時進一步擴大了測量體積：在3.7 × 1.8米的占地面積上測量和檢測高度為870mm的工件，這是目前市場上十分突出的系統/部件體積比。

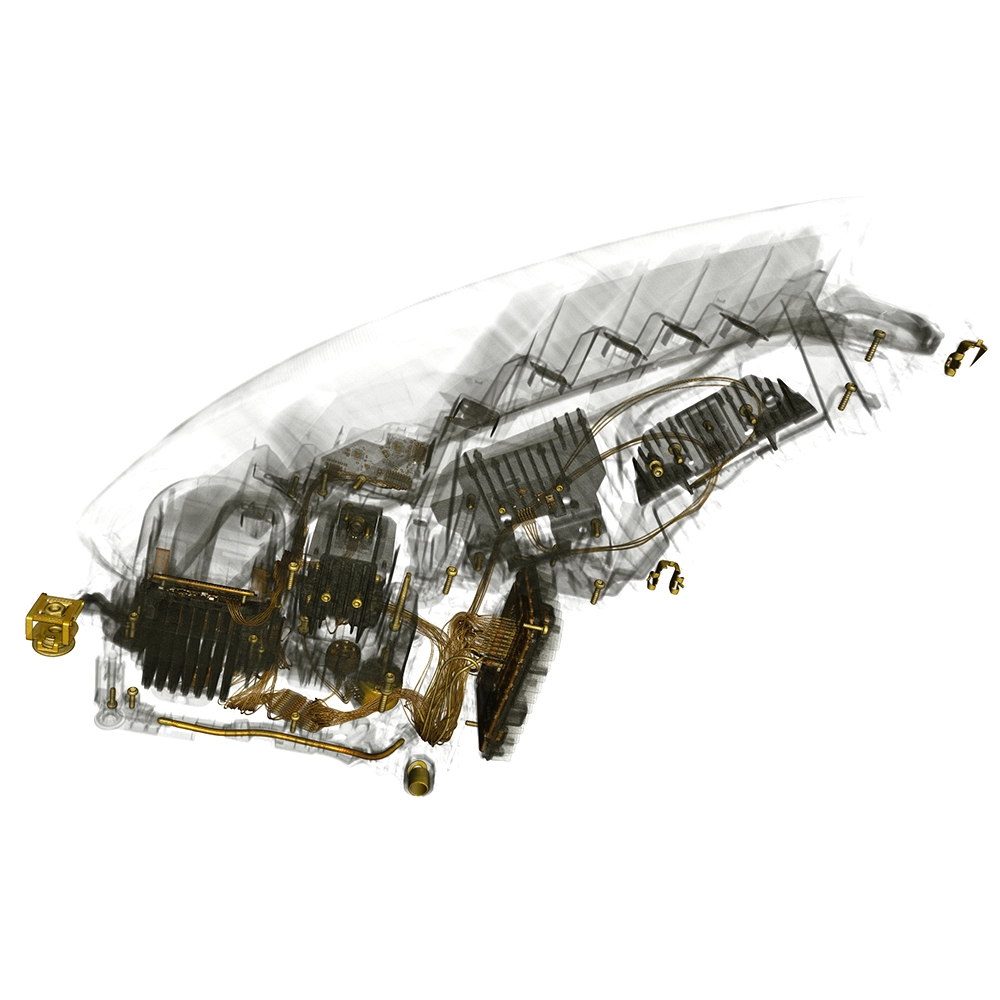

檢查整個部件

多材料部件的理想選擇

在利用傳統量測技術時，此類隱藏性的結構資訊只有將部件透過費時的層層破壞方能獲得。蔡司METROTOM 1500則是一種工業電腦斷層掃描系統，用於測量和檢查塑膠和/或輕金屬甚至銅或鋼製成的完整部件。

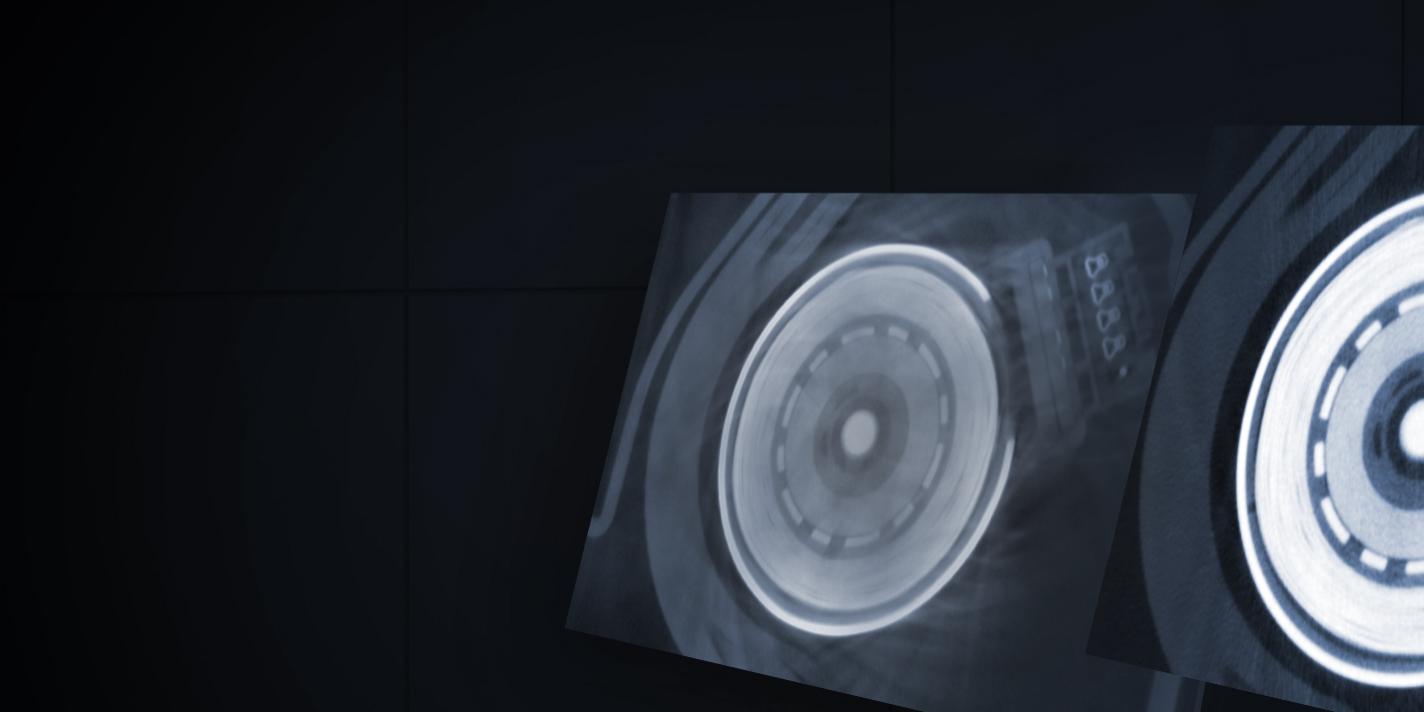

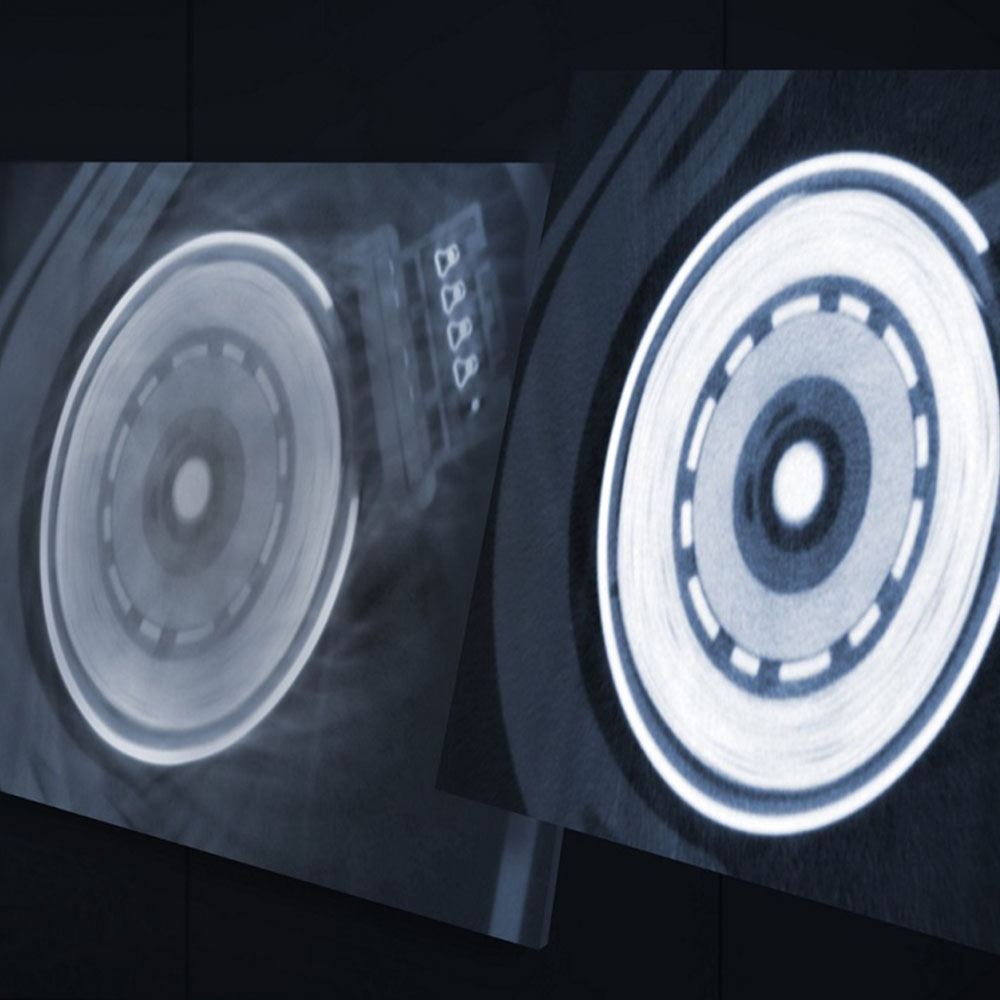

蔡司scatterControl

出色的CT圖像品質

硬體解決方案蔡司scatterControl可大幅降低CT掃描的散射偽影，從而顯著提高蔡司METROTOM 1500的圖像品質。這有助於後續的資料處理和評估步驟，使表面測定和缺陷分析更加準確。

瞭解更多資訊

瞭解蔡司METROTOM 1500的更多優勢。

面向未來的品質控制

測量和檢查較大的部件

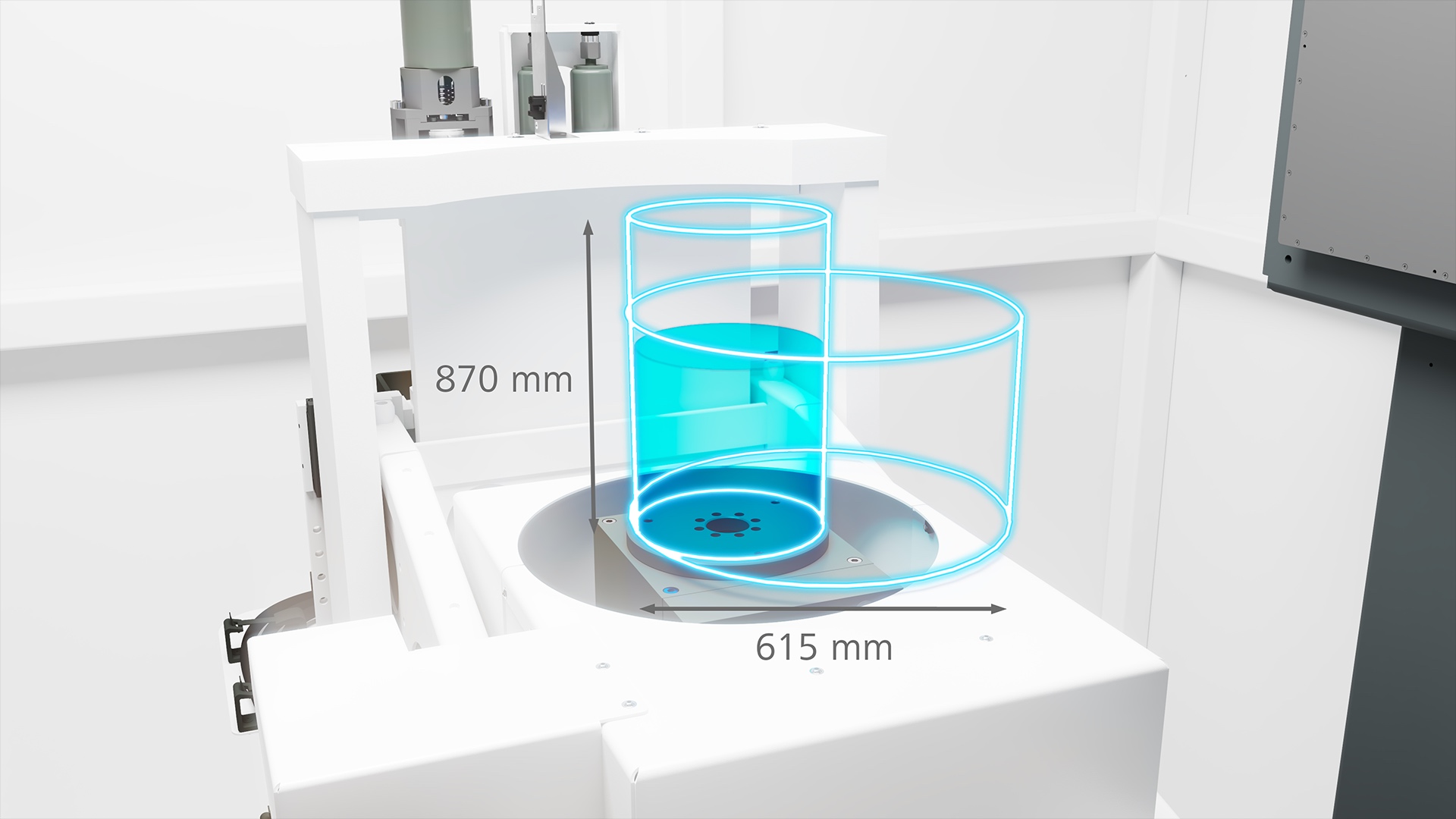

第三代蔡司METROTOM 1500透過擴大測量體積，可以在一次重構中測量更大的部件：利用全新設計的定位系統，高度達870mm的部件無需重新定位即可裝入CT。

下載蔡司METROTOM 1500相關資料

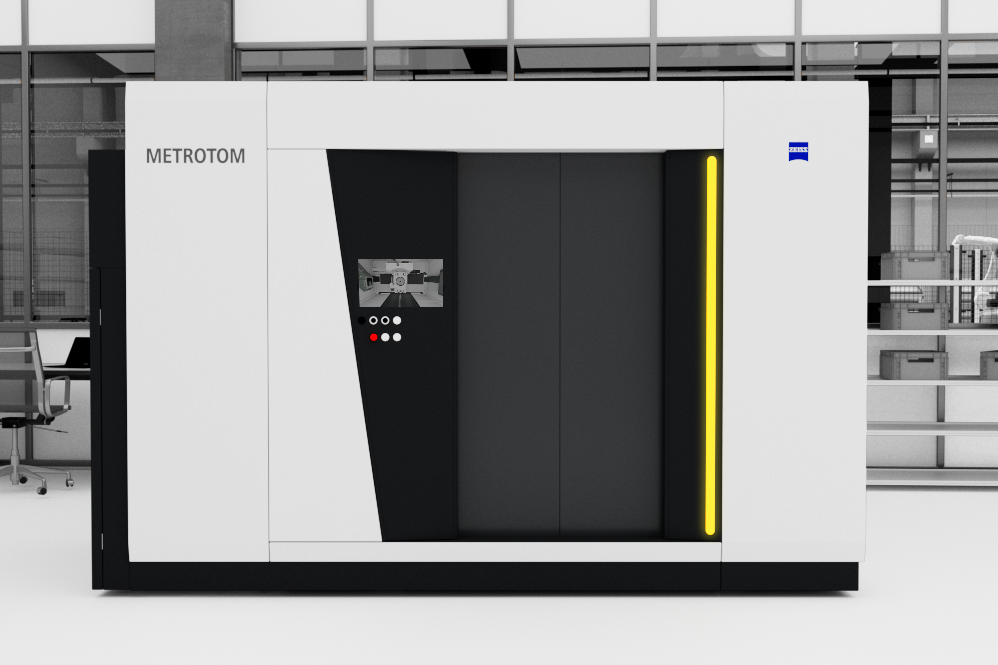

占地面積小

考慮到運輸、安裝、維護或客戶實驗室的空間佔用，系統當然是越小越好。蔡司大型工業CT系統艙的設計完全致力於有效利用空間，因此占地面積僅為6.7m²。

操作更舒適

操作員可透過前門進入系統並將其用作服務接入點，載入更大和更重的部件更加方便。使用者可以輕鬆、準確地執行CT測量。由於蔡司METROTOM 1500無需在上方、後方或側面增加大量空間，因此該系統的安裝非常靈活。

應用

工業

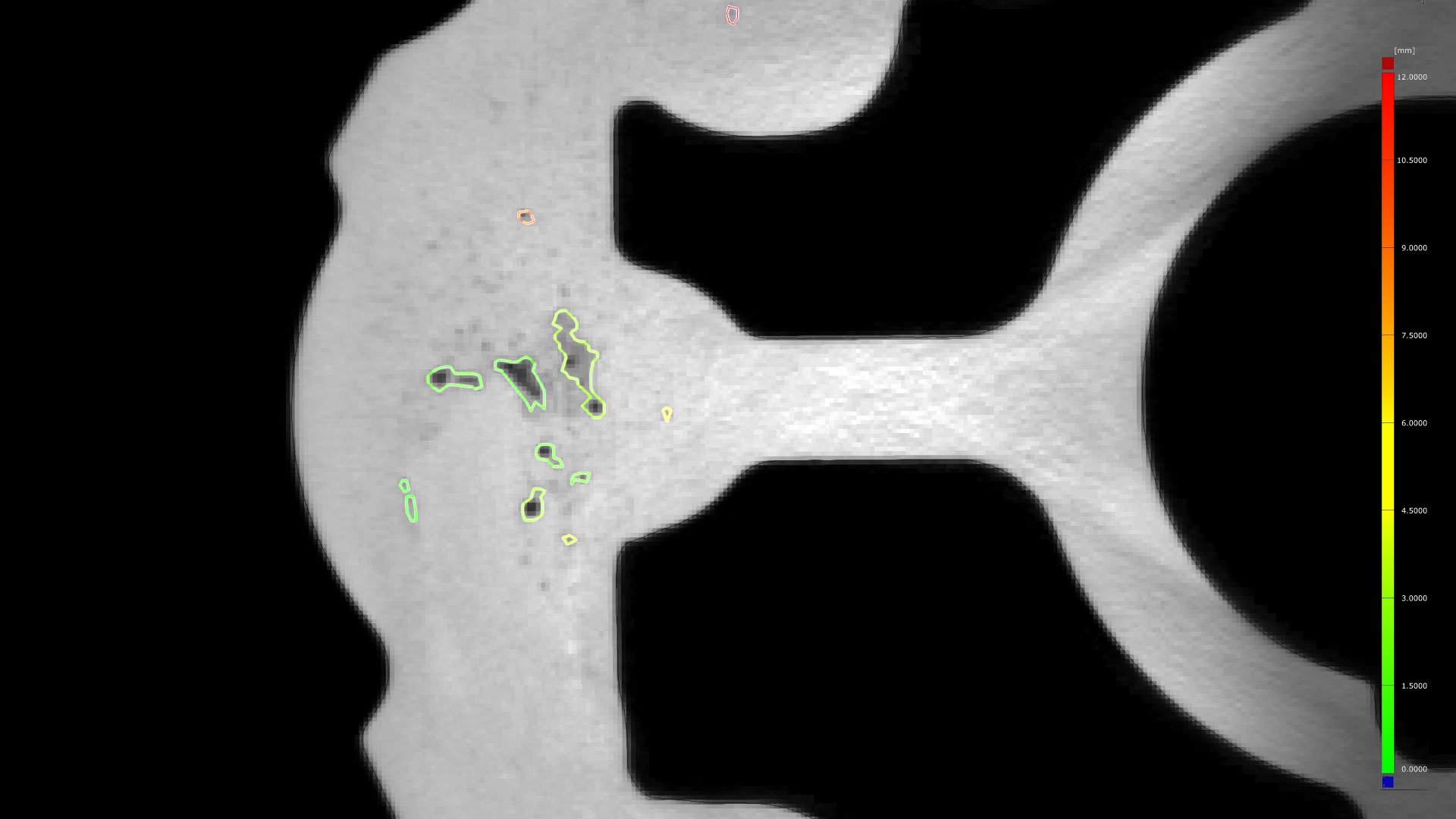

適用於輕金屬部件、複合材料、多材料部件、塑膠部件和增材製造。

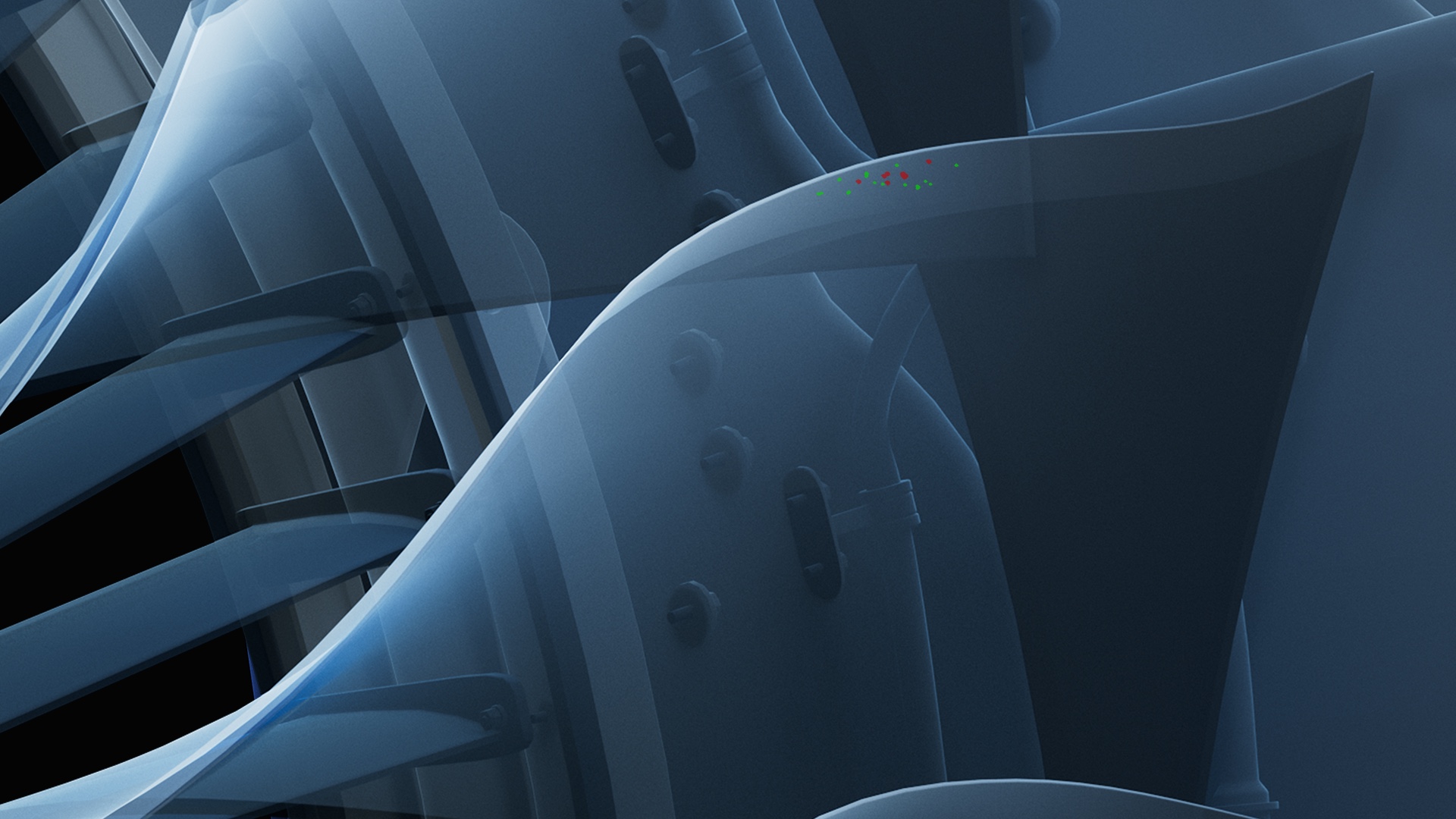

航空航太

非常適合對鈦、鋼或複合材料葉片等進行可靠掃描，以滿足產業標準和安全要求。
汽車

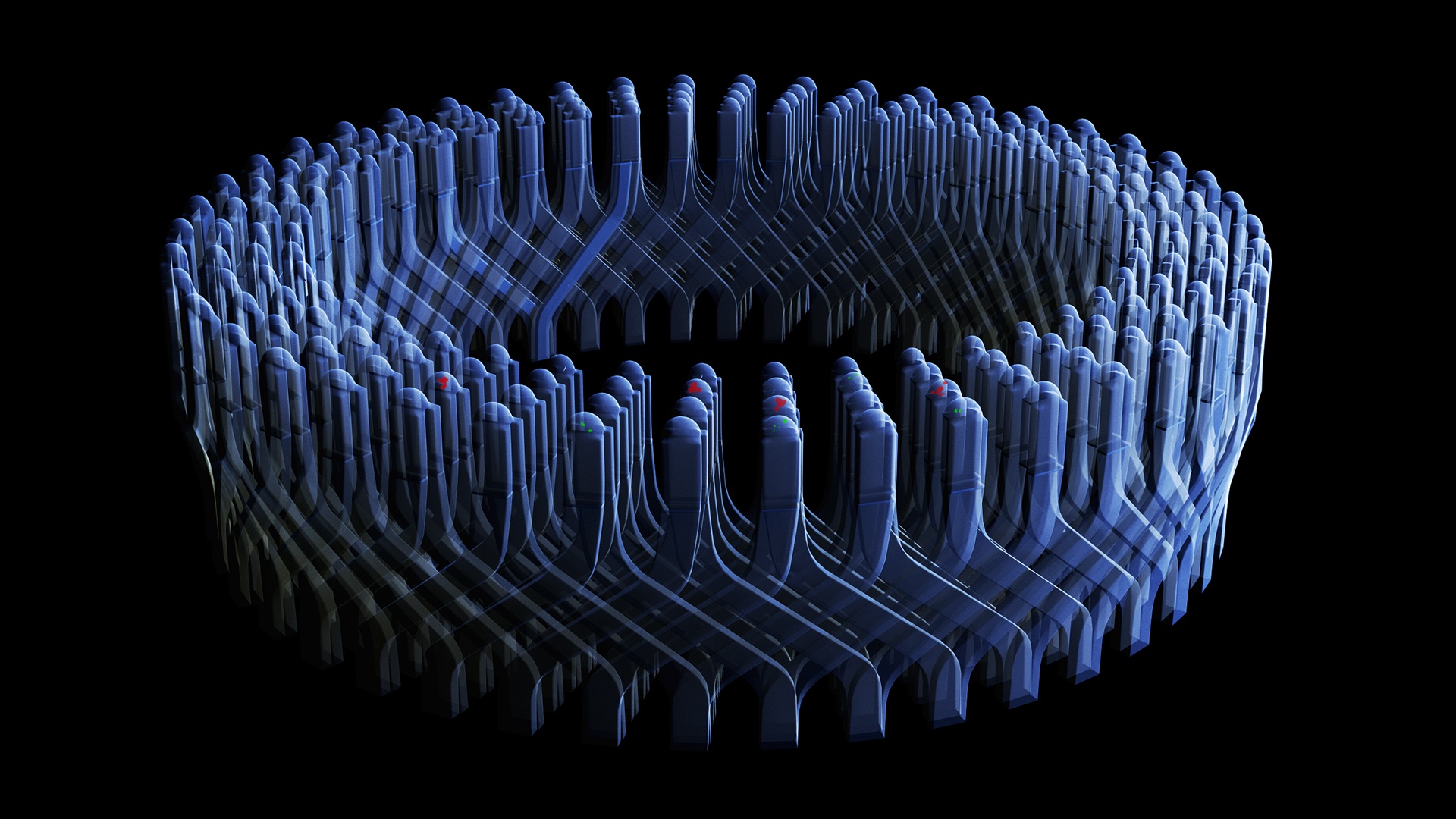

是掃描動力總成、儀錶板部件和鋁鑄件（例如氣缸蓋或定子外殼）的理想工具。

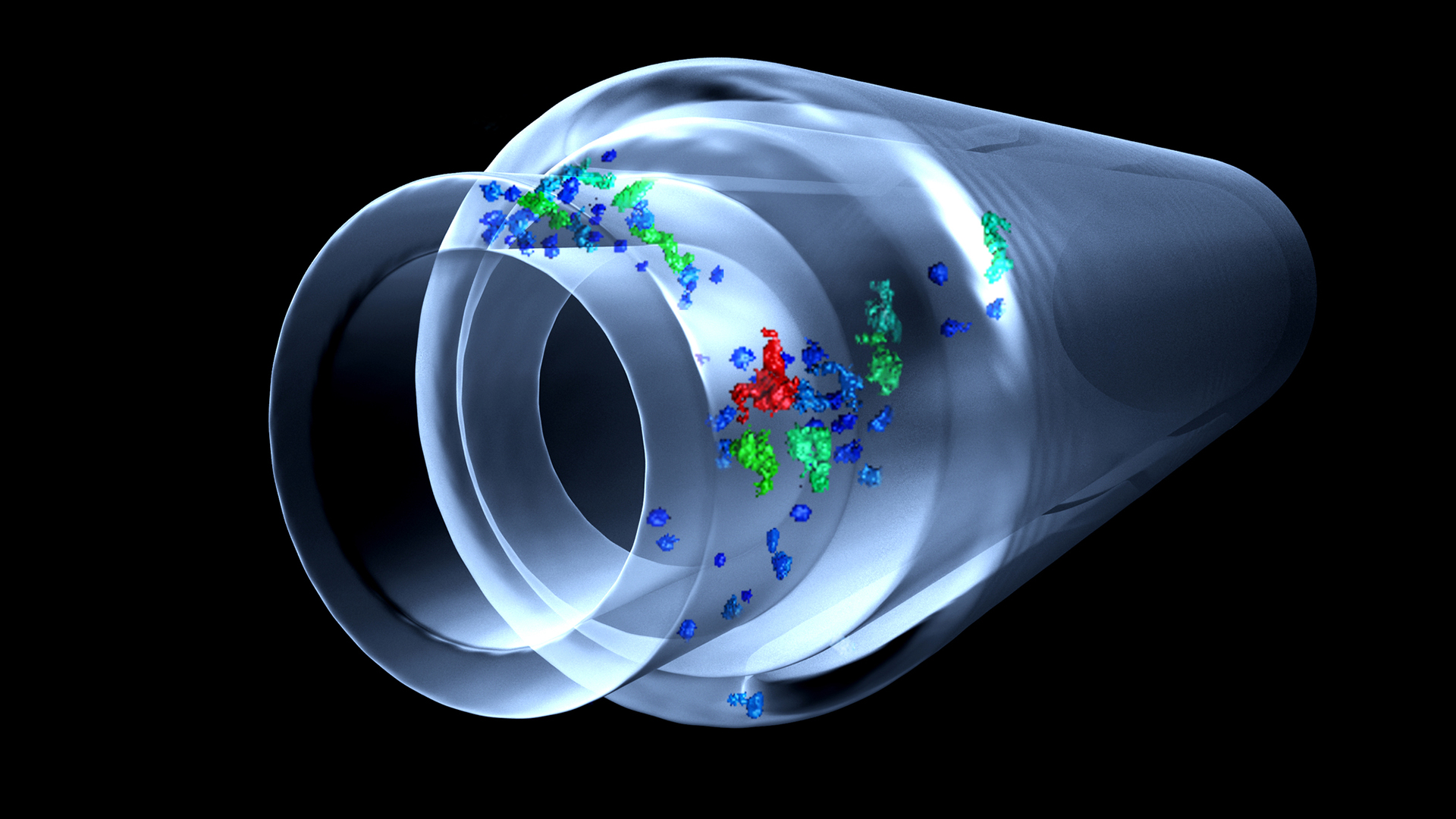

醫療

對注射器、植入物、吸入器或起搏器等醫療部件進行高精度掃描。

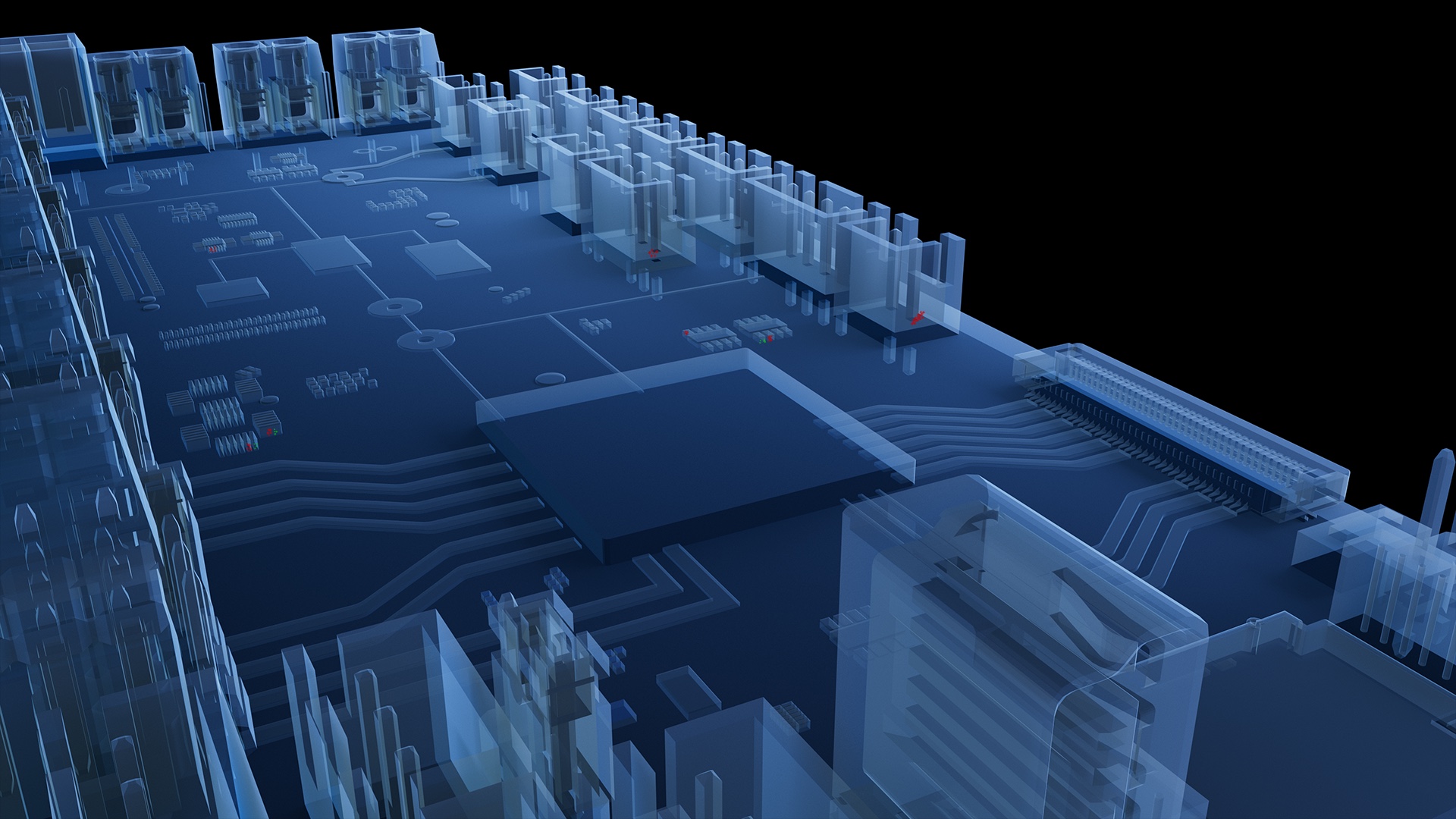

電子產業

安全掃描連接器、電池、PCB板和其他電子元件。

蔡司INSPECT X射線

全面的3DCT資料分析

易於使用的分析軟體蔡司INSPECT X射線可以自動或定制進行完整的3D CT資料分析，初學者也可輕鬆上手。可對幾何形狀、收縮孔或內部結構和元件進行準確分析。即使是微小的缺陷，也能透過單個截面圖像清晰顯示。您還可以將多個部件的體積資料載入到一個專案中，進行趨勢分析，並將結果與CAD資料進行比較，而這一切只需一個軟體即可完成。

了解更多

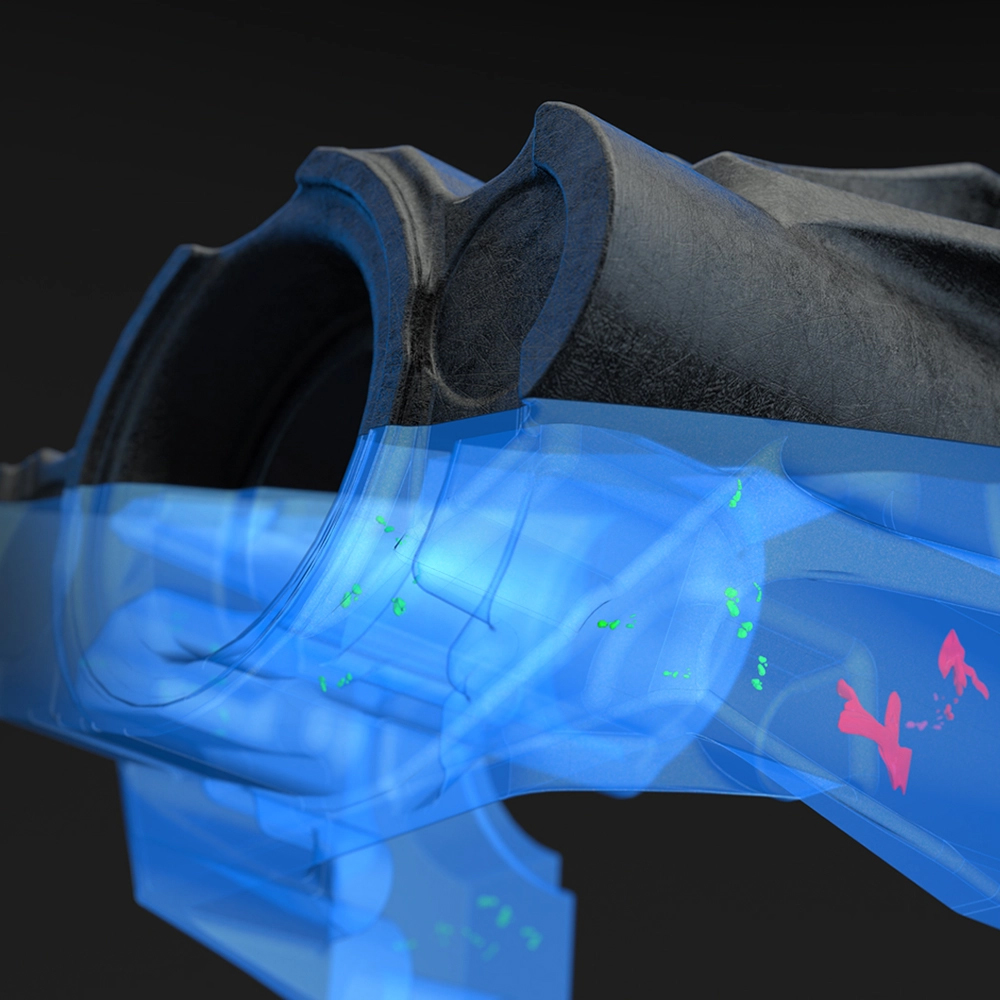

蔡司Automated Defect Detection（ZADD）

電腦斷層掃描中的人工智慧

蔡司INSPECTX射線中的ZADD外掛程式甚至可以可靠、快速、自動地檢測到微小和模糊的缺陷。ZADD可以檢測、定位和分類這些缺陷或異常，同時透過讀取CT掃描結果對其進行詳細分析。該軟體外掛程式專為鑄件、注塑件和印刷元件等應用而開發。

了解更多
蔡司PiWeb

將優質資料轉化為有意義的結果

蔡司PiWeb reporting和優質資料管理軟體有助於將不同測量技術的測量結果與生產現場決策相聯絡，有效追蹤您的生產品質和即時結果。使用蔡司PiWeb進行GR&R研究，控制優質資料管理，處理人工資料，建立強大的統計資料，並從各種隨時可用的標準報告範本中獲益。

了解更多

蔡司METROTOM OS的特點

高效CT掃描的軟體解決方案

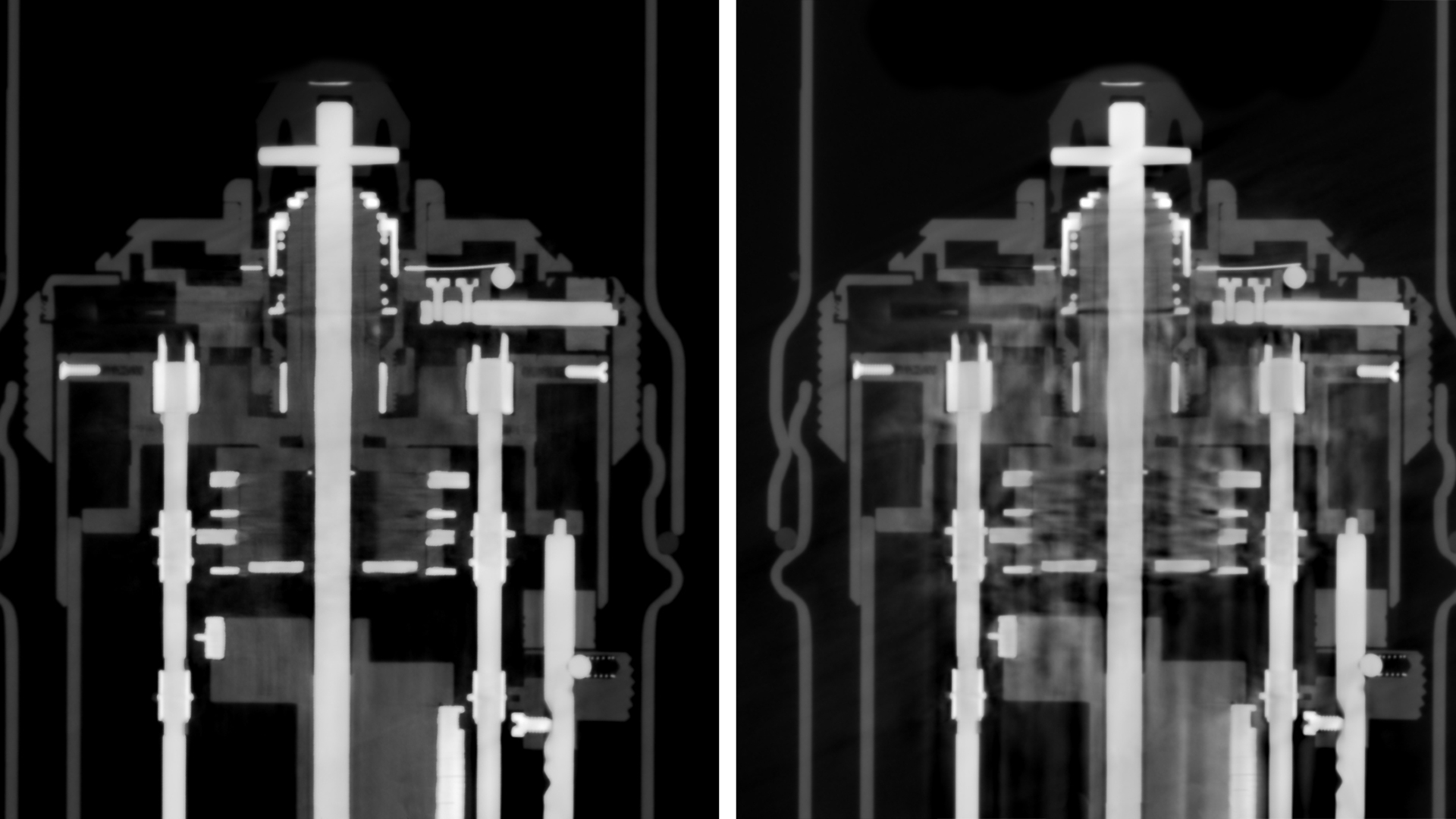

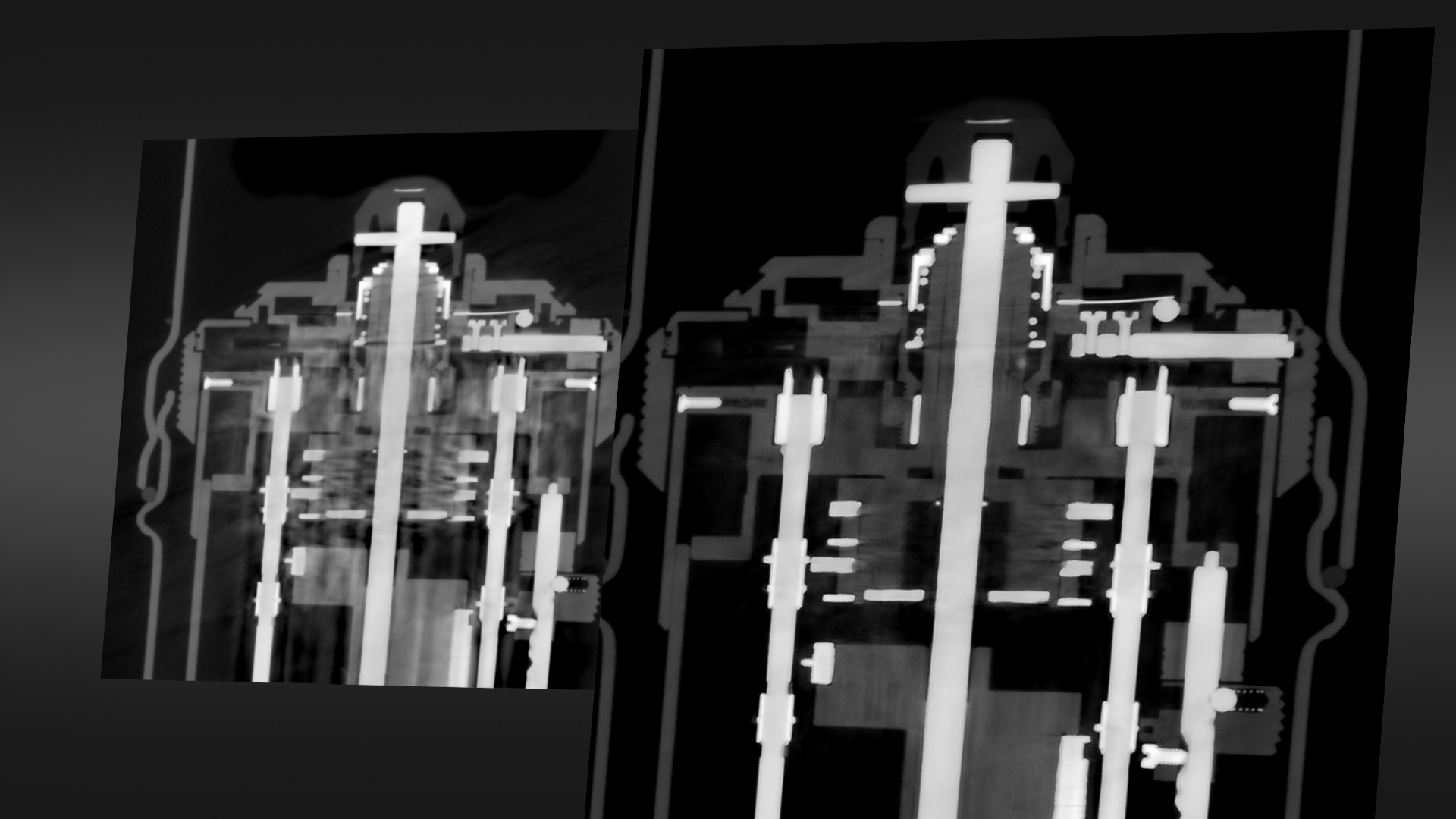

高級混合材料偽影減少（AMMAR）

在從金屬到塑膠的過渡過程中，查看部件的更多細節：AMMAR校正程式可顯著減少掃描不同材料和厚度的工件時出現的偽影，尤其是在掃描金屬和塑膠的連接器類部件時。

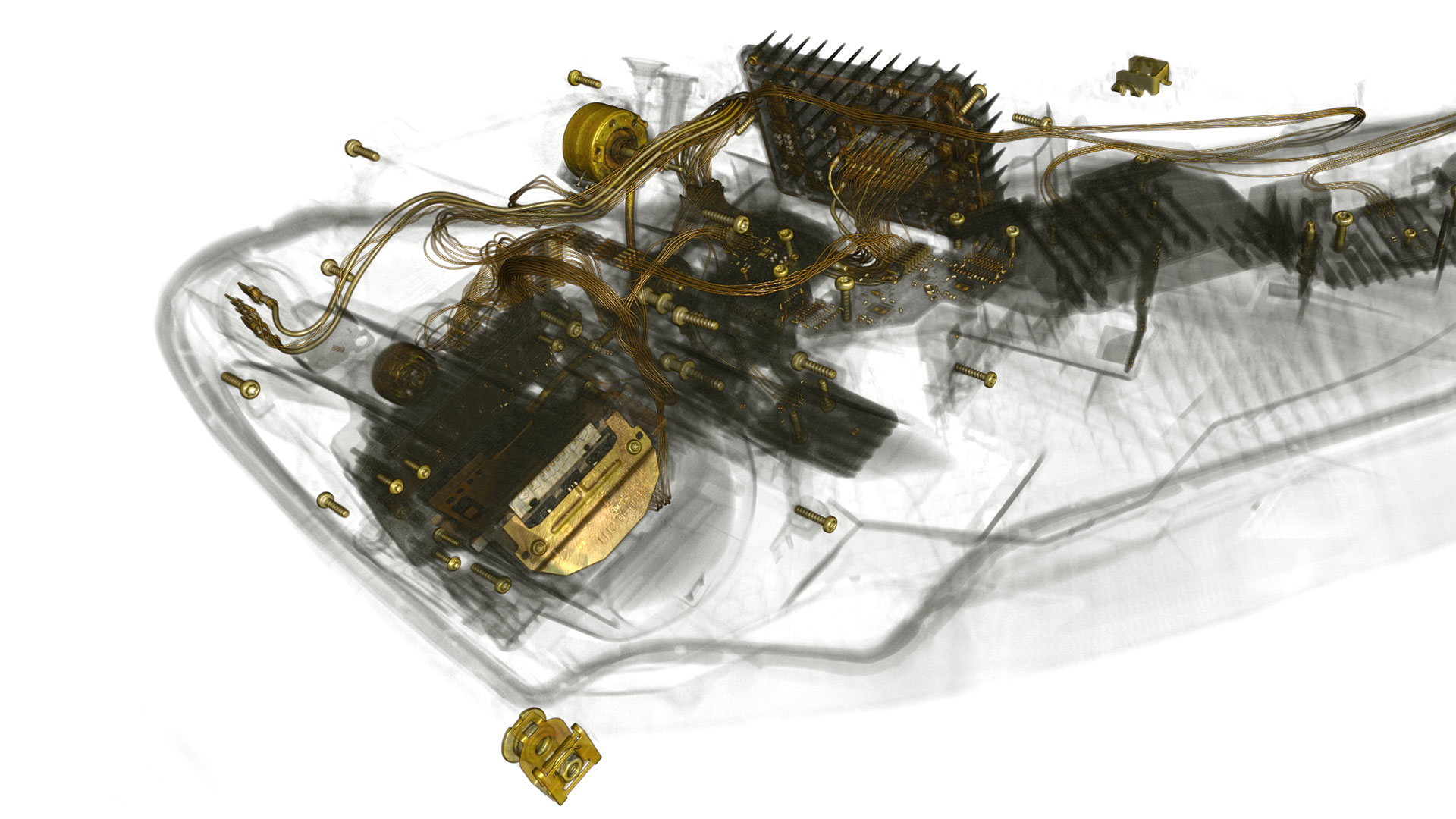

虛擬水平探測器擴充（VHD）

測量比探測器寬的工件：VHD可將捕獲的可能體積直徑增加多達80%。其可掃描比探測器寬得多的部件，也可掃描體素尺寸更小的部件，從而獲得更高的解析度。
VolumeMerge

我們運用在觸覺測量領域積累的知識，開發出了高精度定位系統，將系統中需要重構的部件尺寸增加到870mm高。這代表只需一個自動流程便能完全捕捉到大型部件，從而省去了使用者耗時的重新定位和對齊工作。

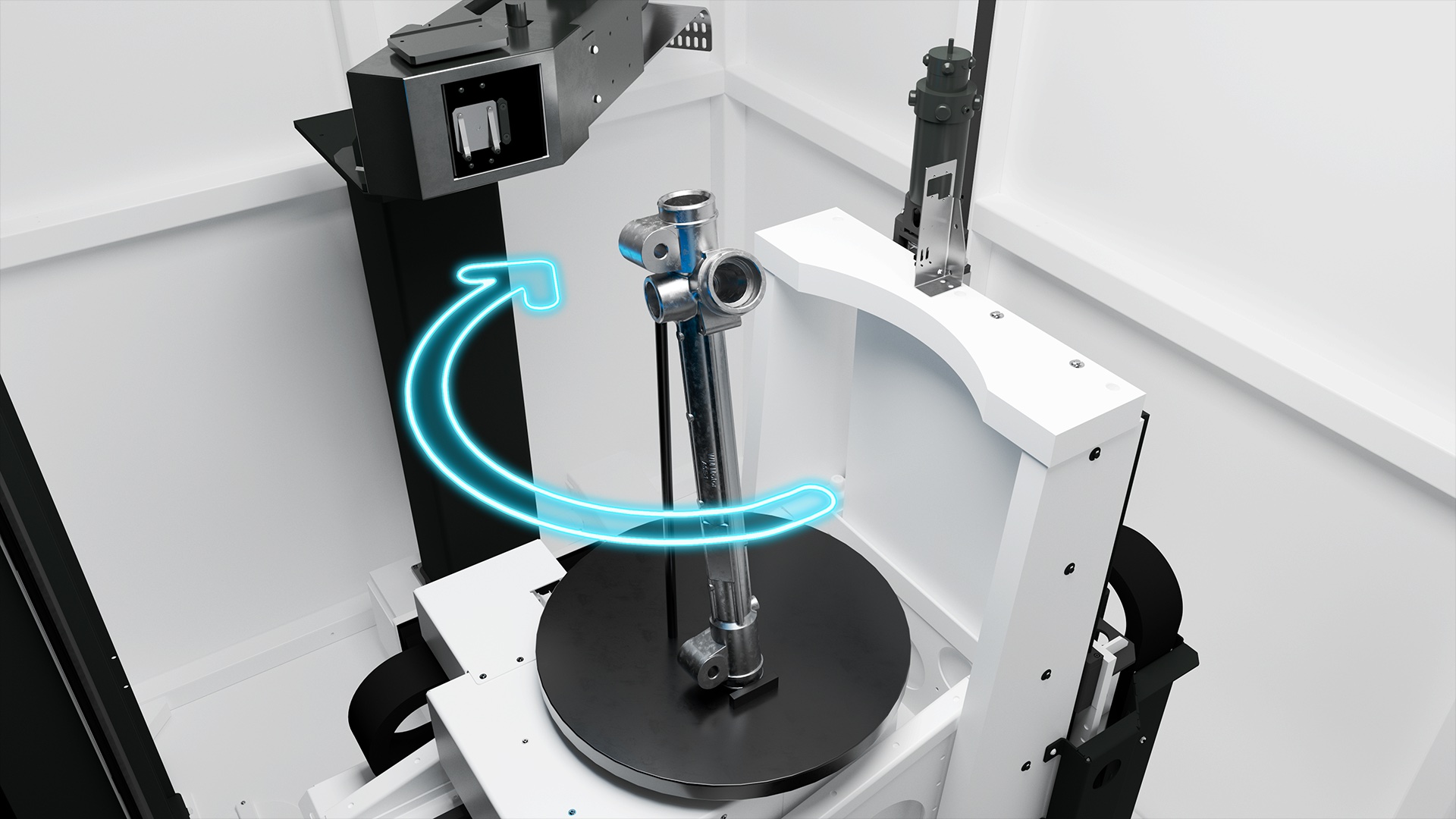

ShortScan

ShortScan是一種掃描模式，在這種模式下，部件只需要執行略多於半圈的旋轉，而非完整的旋轉。這樣，您便能以更高的解析度掃描部件中的特定區域，否則完全旋轉就會受到幾何限制。

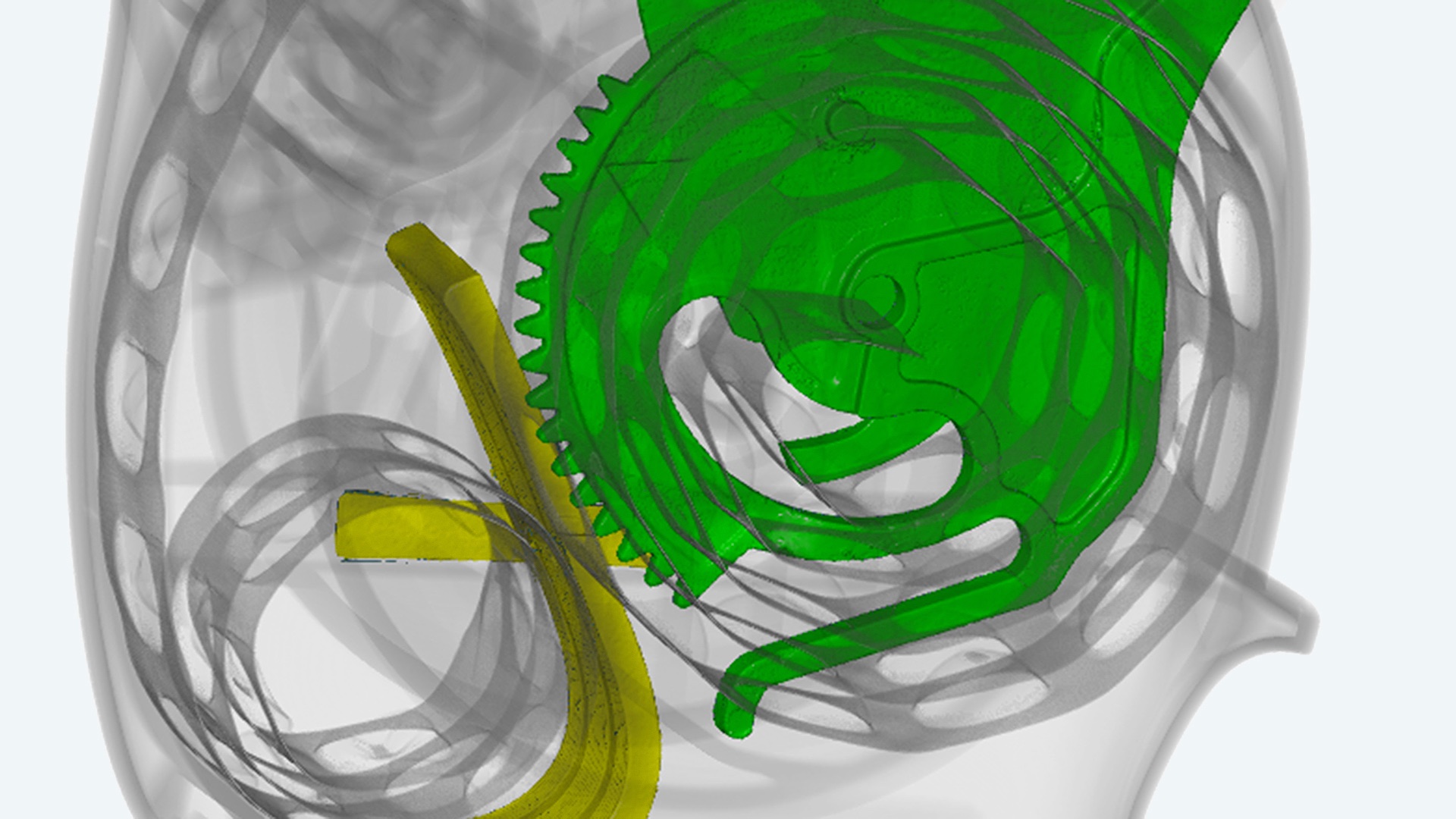

分隔

自動分隔功能可同時掃描多個部件並自動分別進行評估，從而大幅減少掃描時間和操作員的交互工作量，進而提高生產率。
