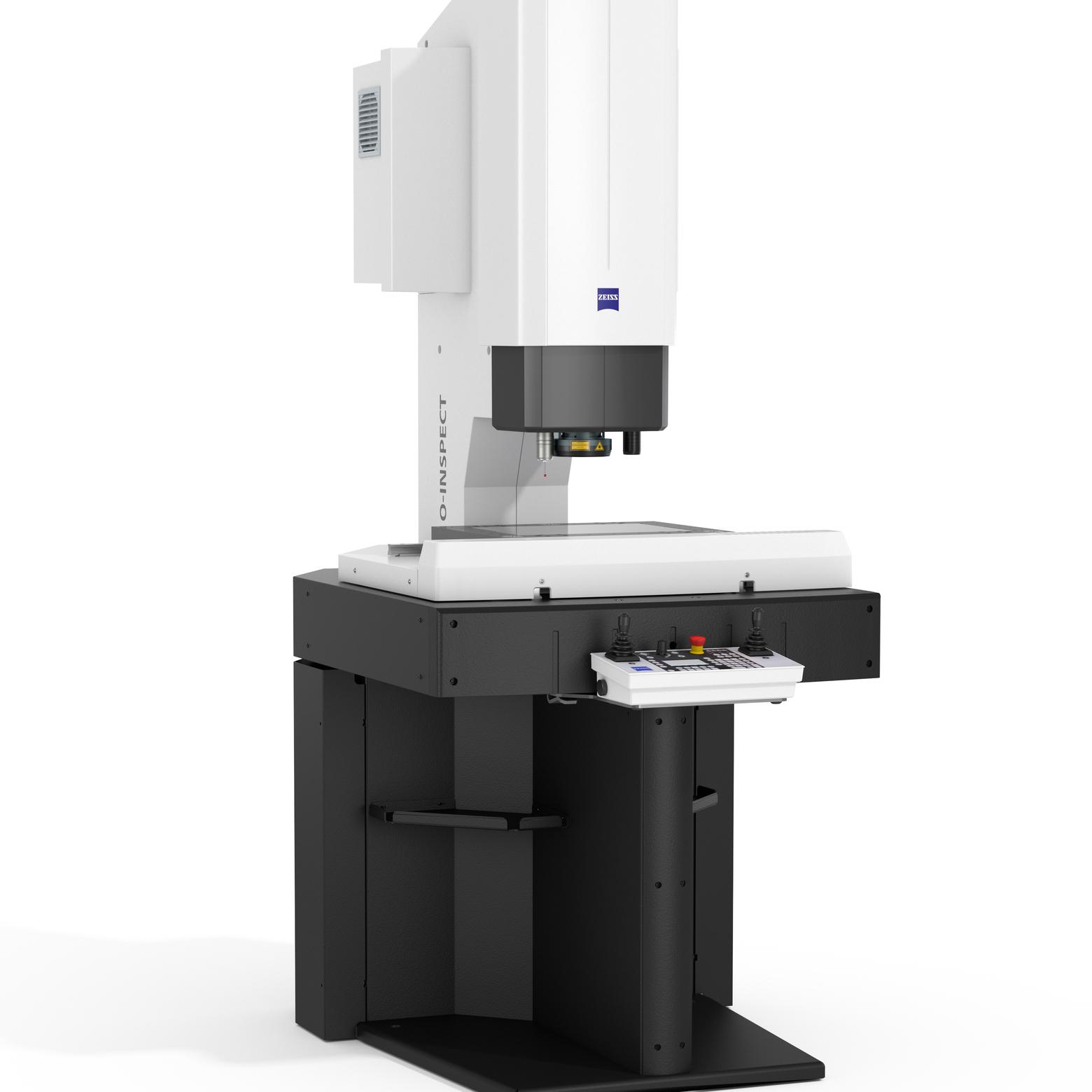

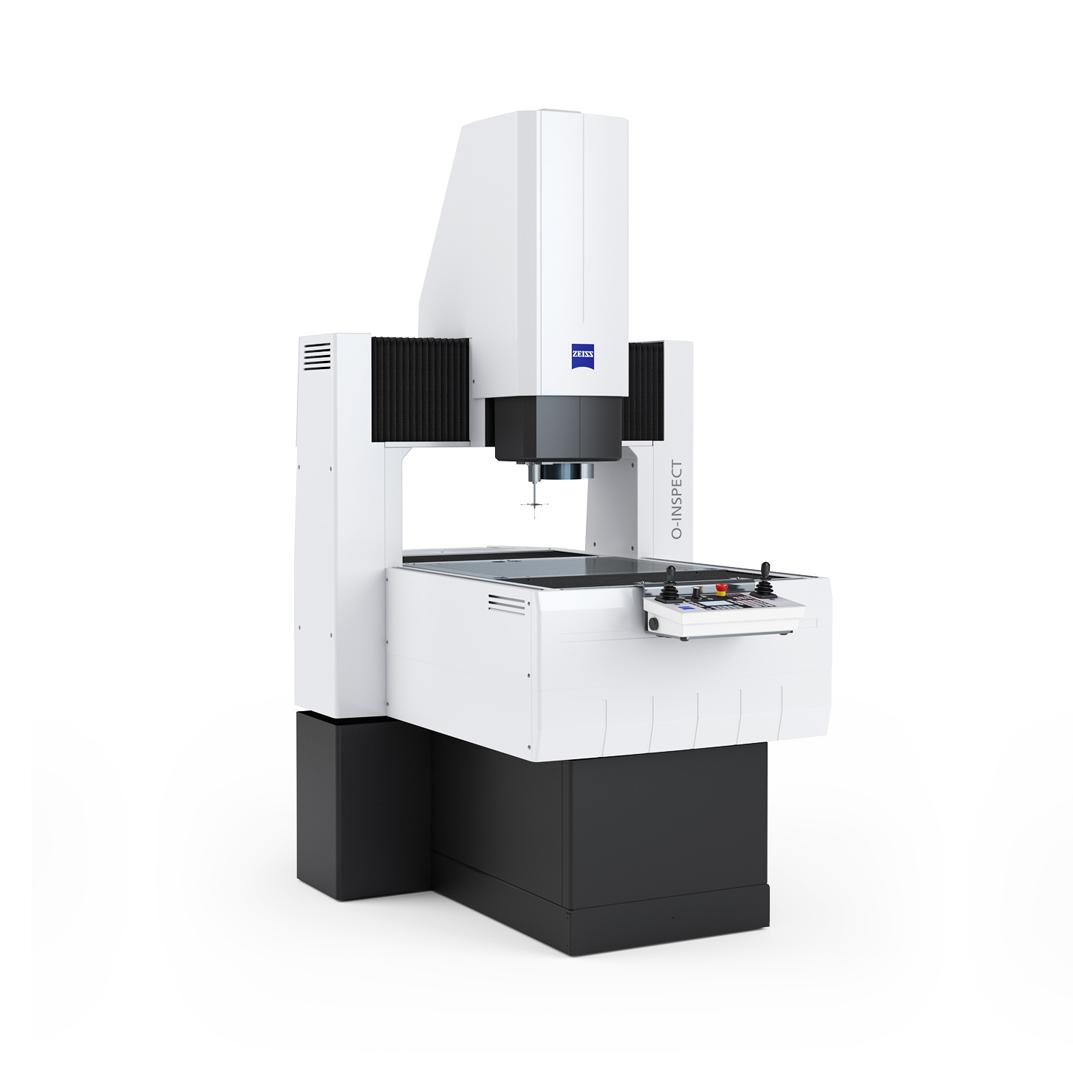

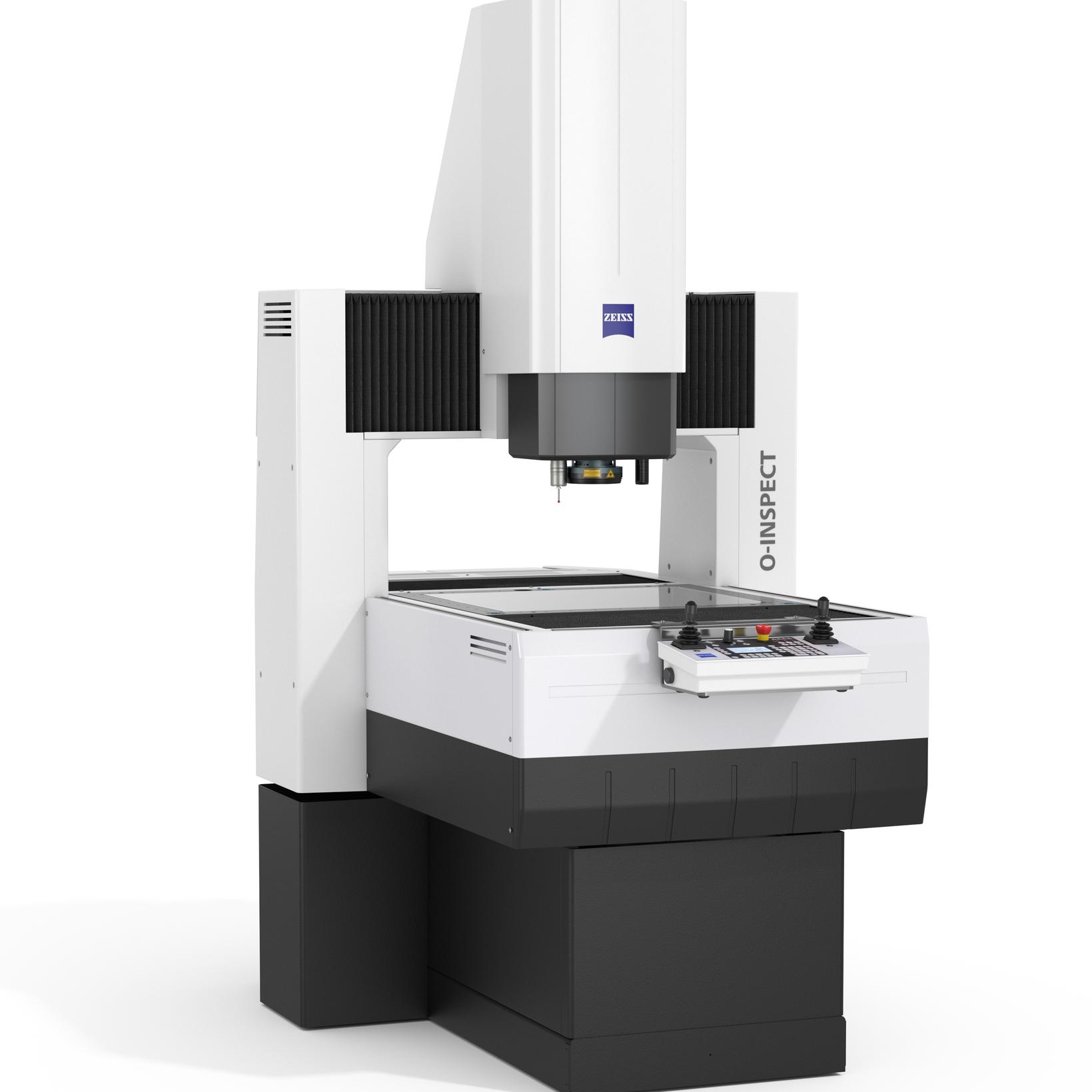

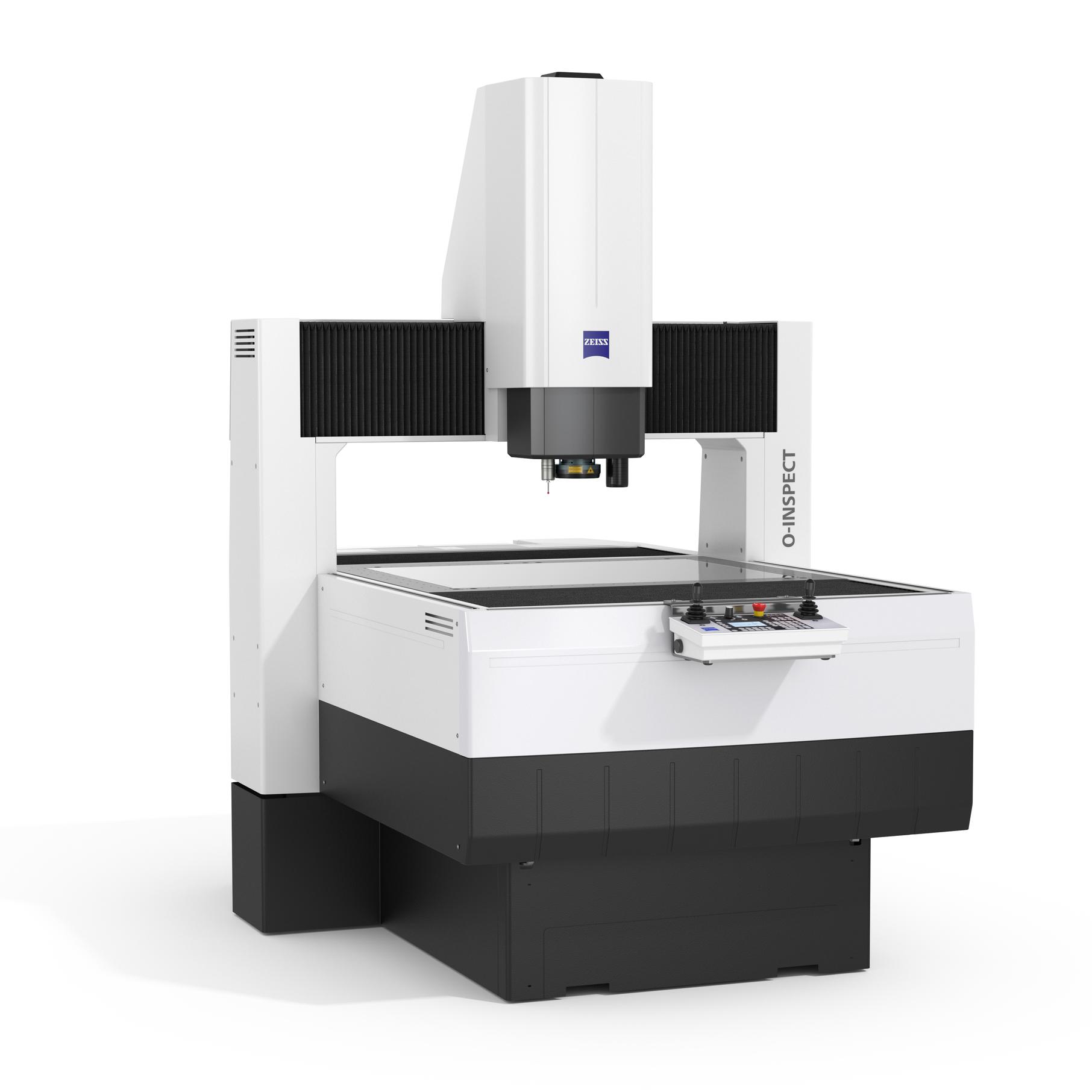

蔡司O-INSPECT

恰到好處的光學解決方案

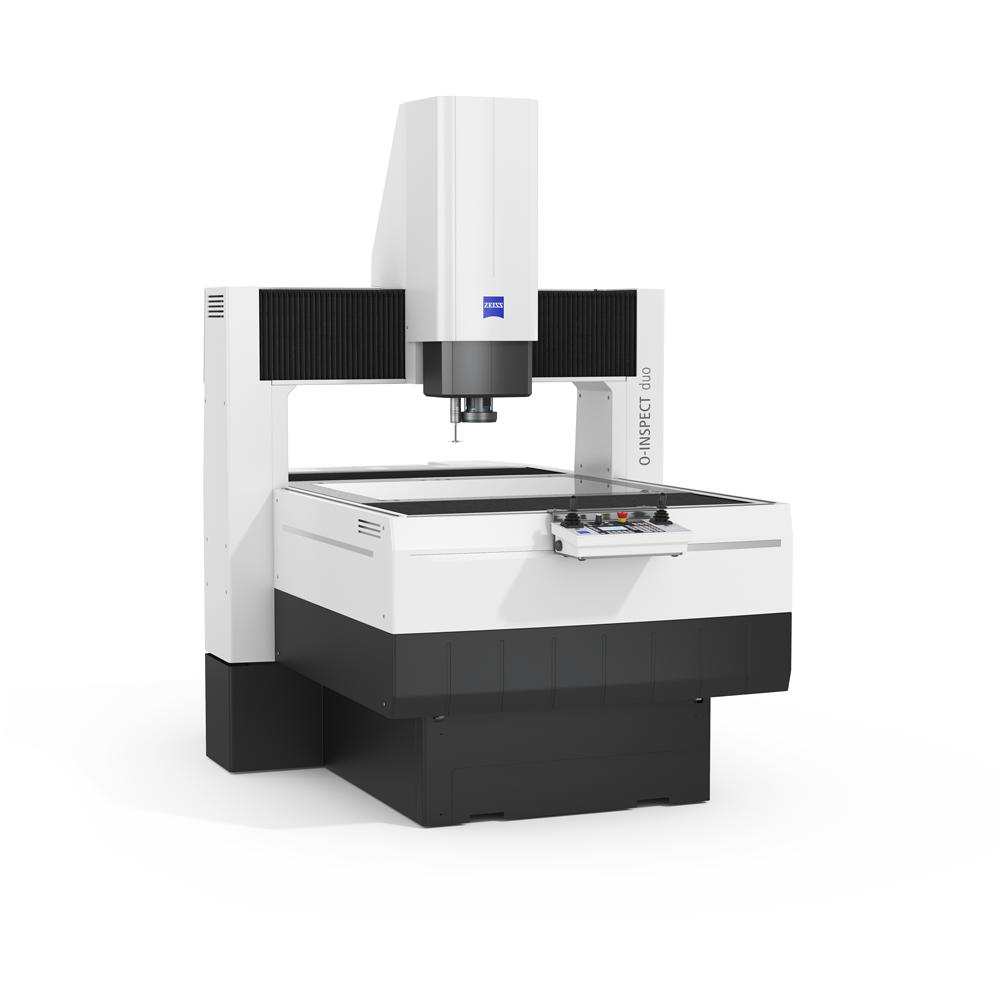

蔡司O-INSPECT多感測器測量機可根據ISO 10360標準，透過光學或接觸方式對每種特性進行出色測量。

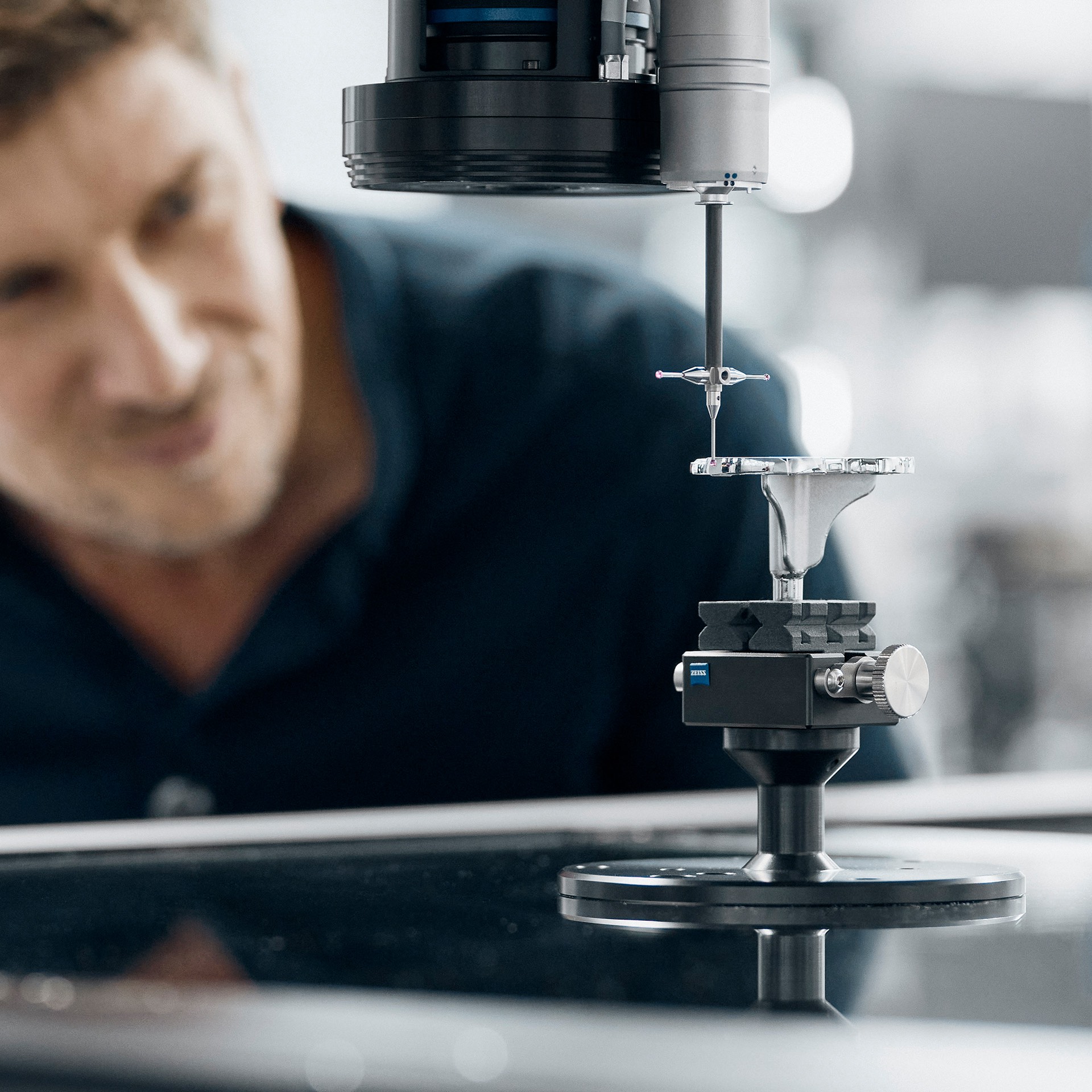

快速準確的3D接觸測量

蔡司VAST XXT一次移動即可記錄大量測量點，實現同類設備中少見的高精度掃描。

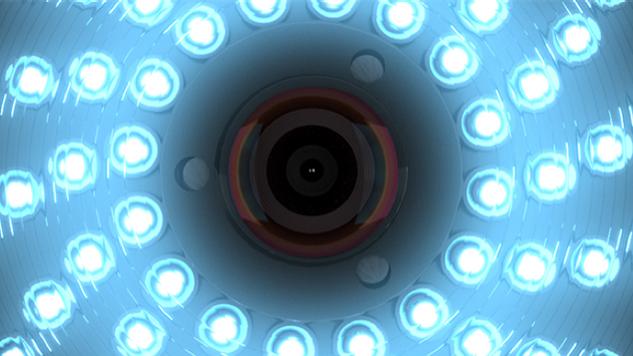

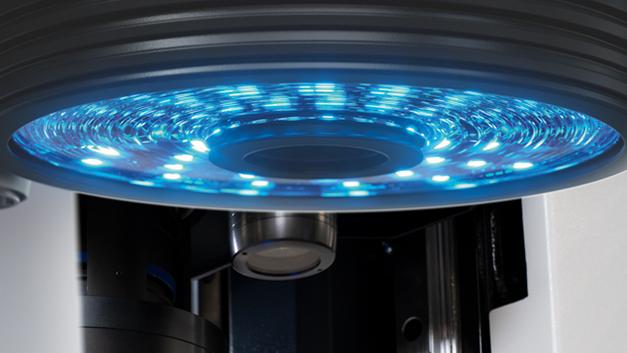

環形燈

環形燈由四個環組成，分別裝有十六個藍色和十六個紅色LED燈，可分別控制八個區段。彩色LED燈與同步光學系統配合使用，可使操作人員過濾掉干擾環境的光線，並以高對比照亮有色材料等。

在更短時間內提高可靠性

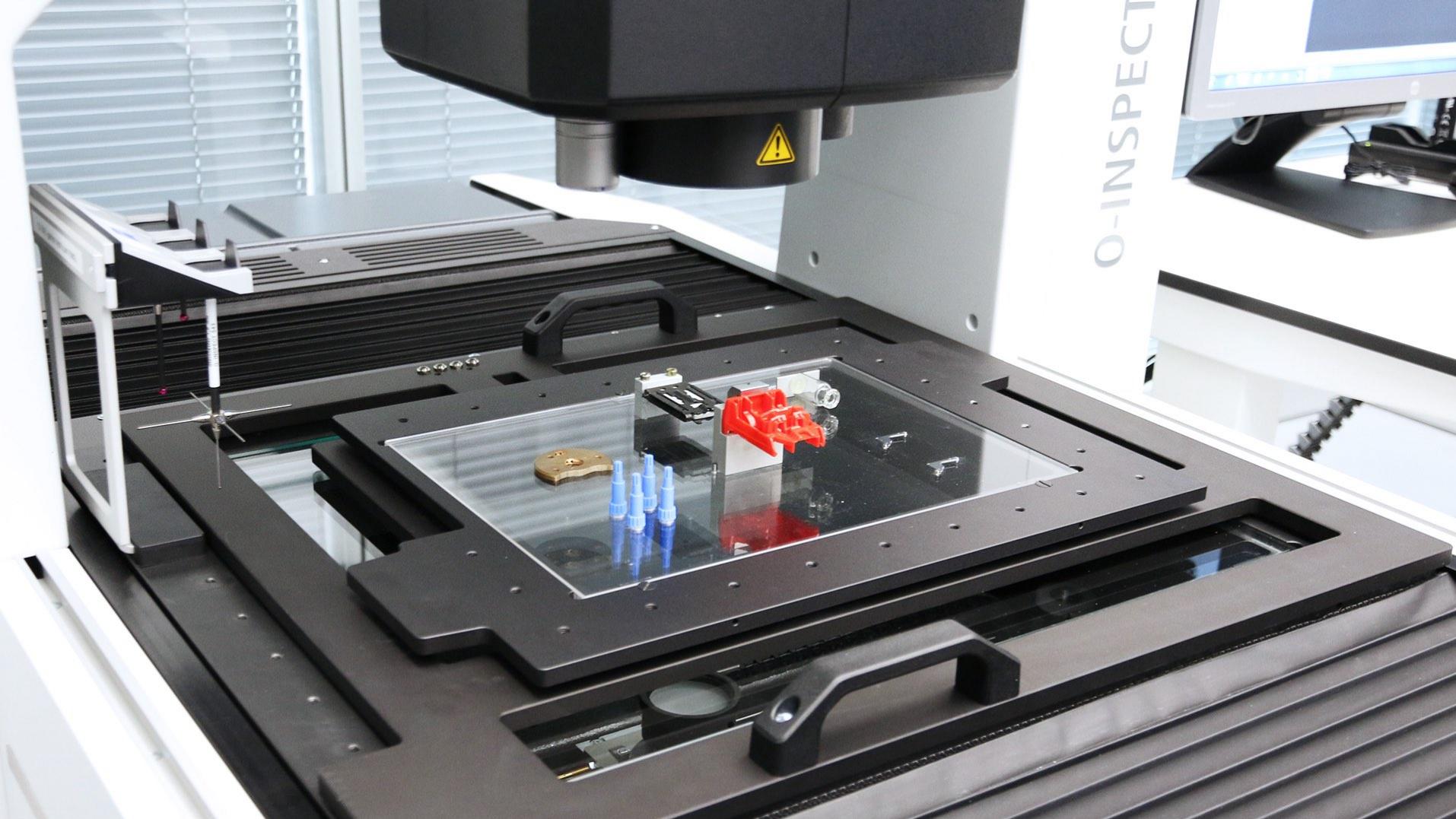

內置的託盤系統帶有自動溫度採集介面，可讓您節省時間，同時確保更高的可靠性。

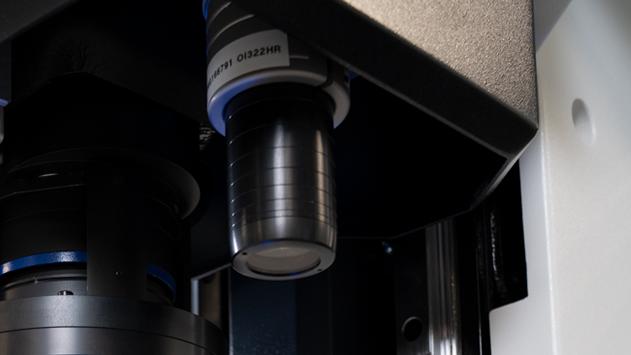

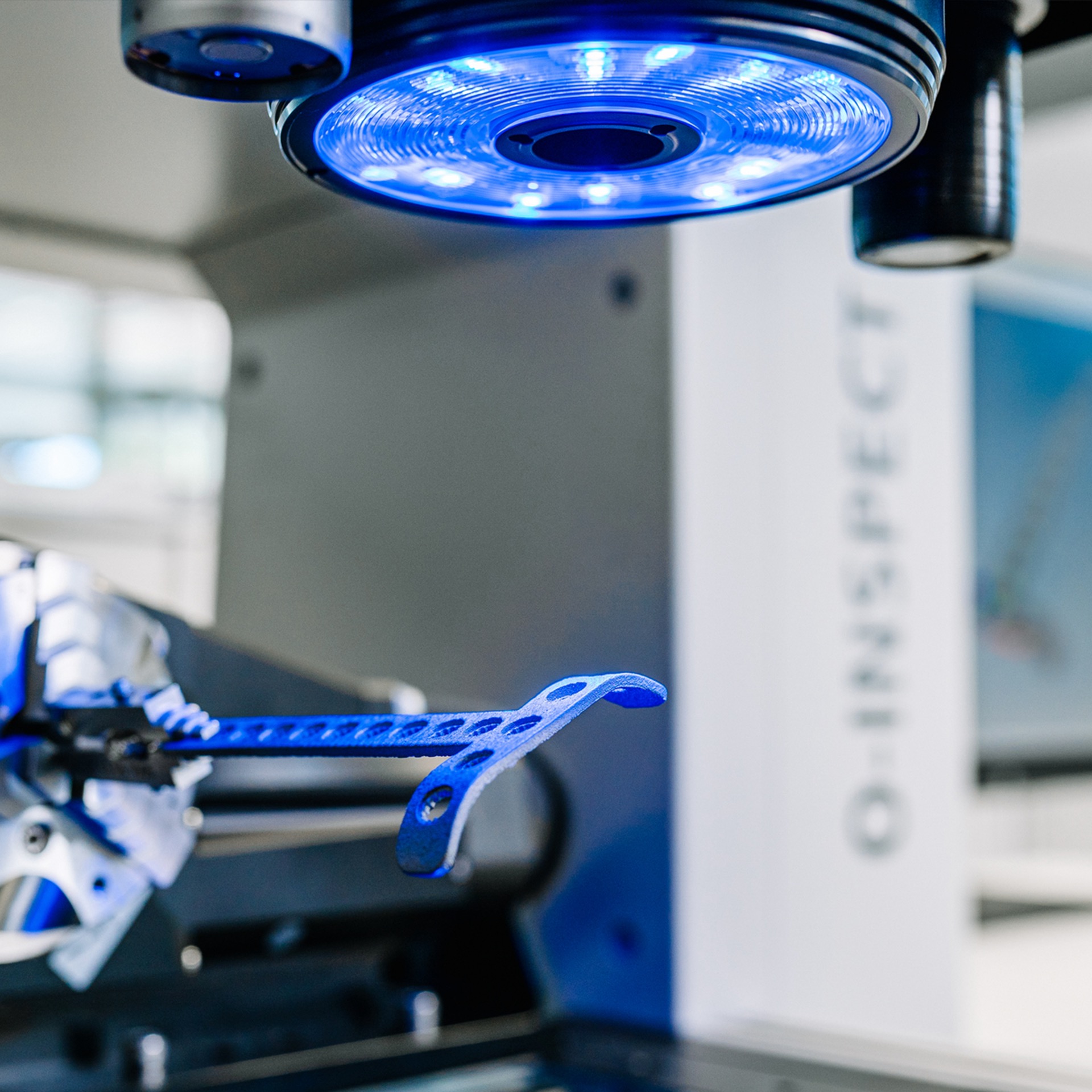

敏感表面的光學測量

蔡司DotScan能夠以非接觸的方式捕捉工件形貌。當敏感、反光或低對比度的表面造成其他感測器難以使用時，可使用這種感測器。

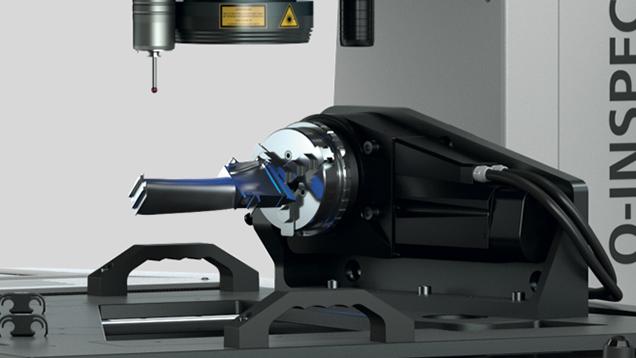

全方位高精度

選配的旋轉台透過可程式設計旋轉軸增強了蔡司O-INSPECT的功能，能夠從各個側面檢測特徵。您可以選擇將其內置到託盤中，以實現不同的位置並縮短準備時間。

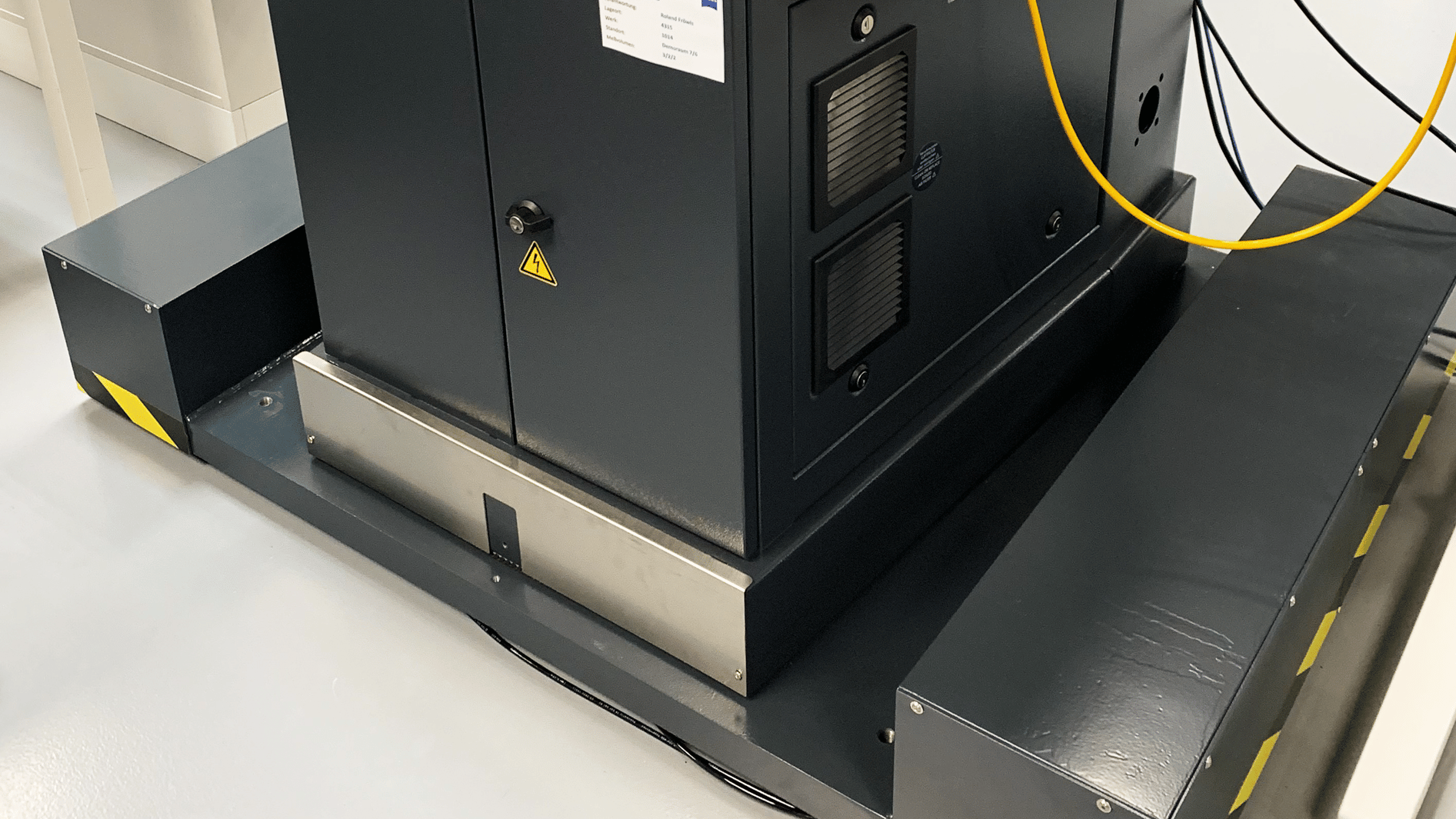

減少測量誤差

每個安裝地點都存在不同程度的地面振動，可能導致錯誤測量。  氣動隔振選配配件可以解決這個問題。可加裝的氣動隔振裝置適用於所有三種尺寸。對於配有scout 240感測器選配配件的應用必不可少。

大觀察視野，圖像清晰度高

蔡司Discovery.V12相機感測器提供可變放大倍率。Standard 100、scout 160和scout 240等不同的感測器可實現更高的解析度，捕捉微小細節。

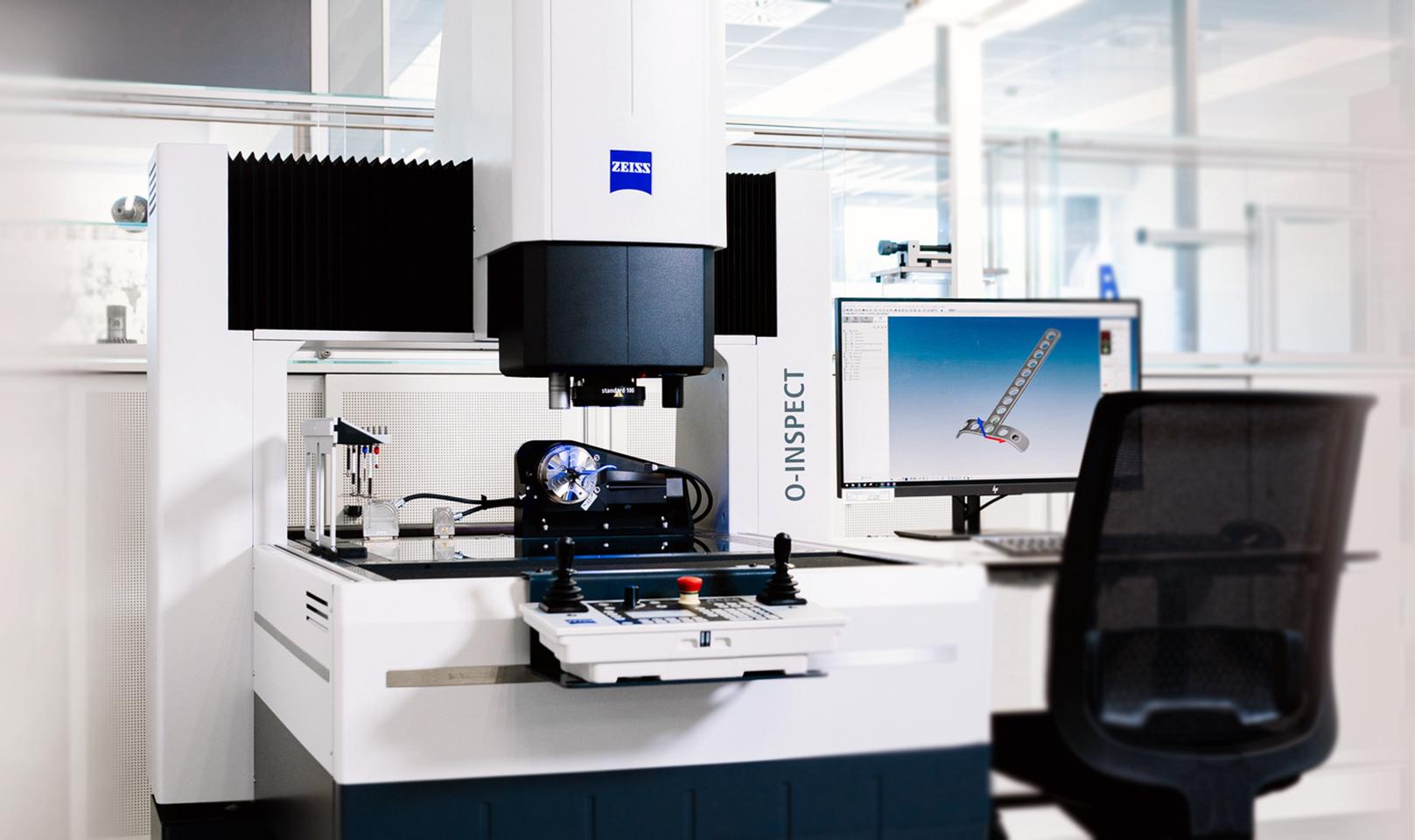

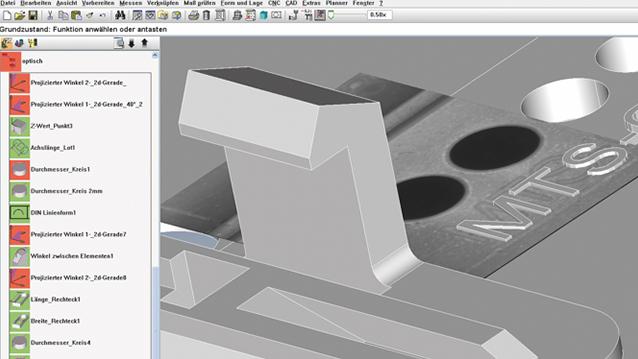

為各種應用量身訂製的軟體

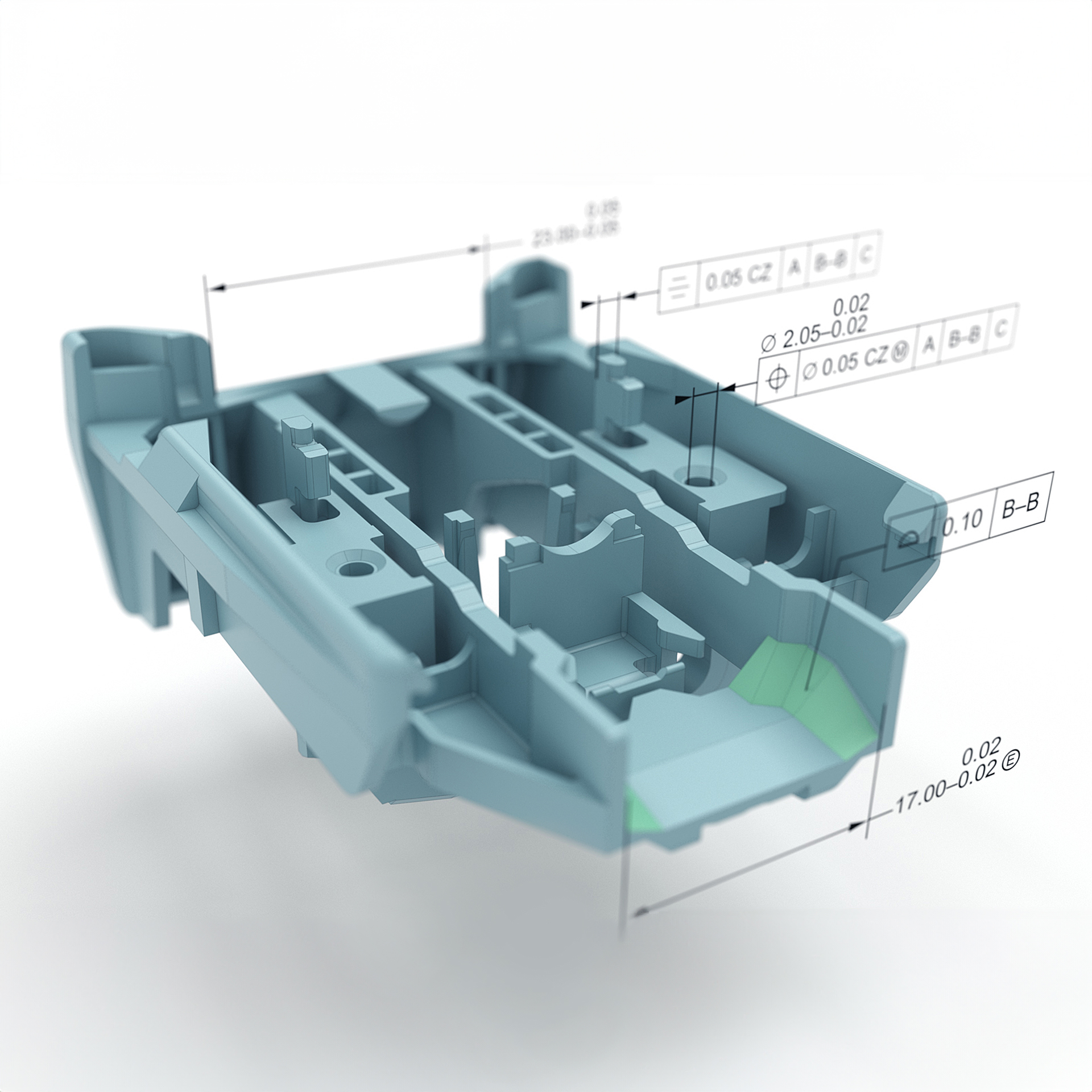

蔡司CALYPSO提供改進的視覺化選項，為您節省時間。CAD模型可疊加顯示，並能快速識別可能出現的偏差（實際與目標的偏差）。透過各種選配配件，蔡司CALYPSO還能為特殊要求提供合適的工具。

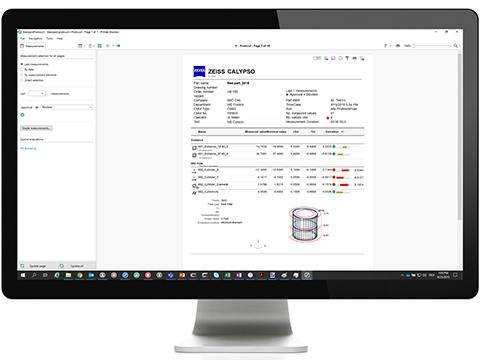

專業和可操作的報告

蔡司PiWeb報告提供測量資料的一鍵式記錄和視覺化功能，讓您深入瞭解您的部件和流程。

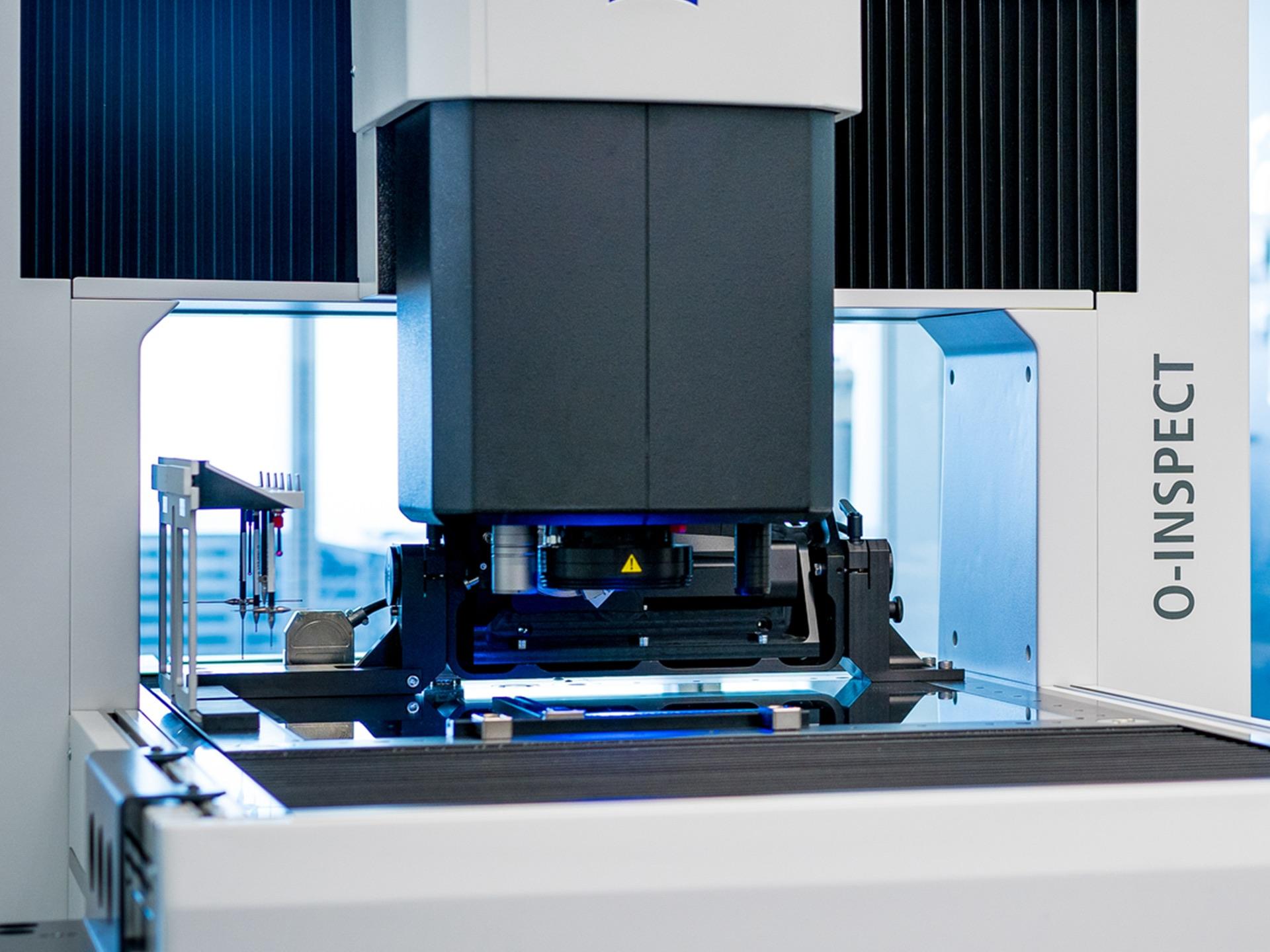

大觀察視野

圖像清晰度高

蔡司Discovery.V12相機感測器可提供不同的放大倍率。與傳統鏡頭相比，其觀察視野擴大了四倍，即使在週邊區域也能提供出色的成像保真度。結果便是測量時間縮短，精度提高。
Scout 160和scout 240這兩種新型感測器可實現更高的光學解析度。使用替代感測器單元可使光學解析度達到standard 100型的1.6倍或2.4倍。

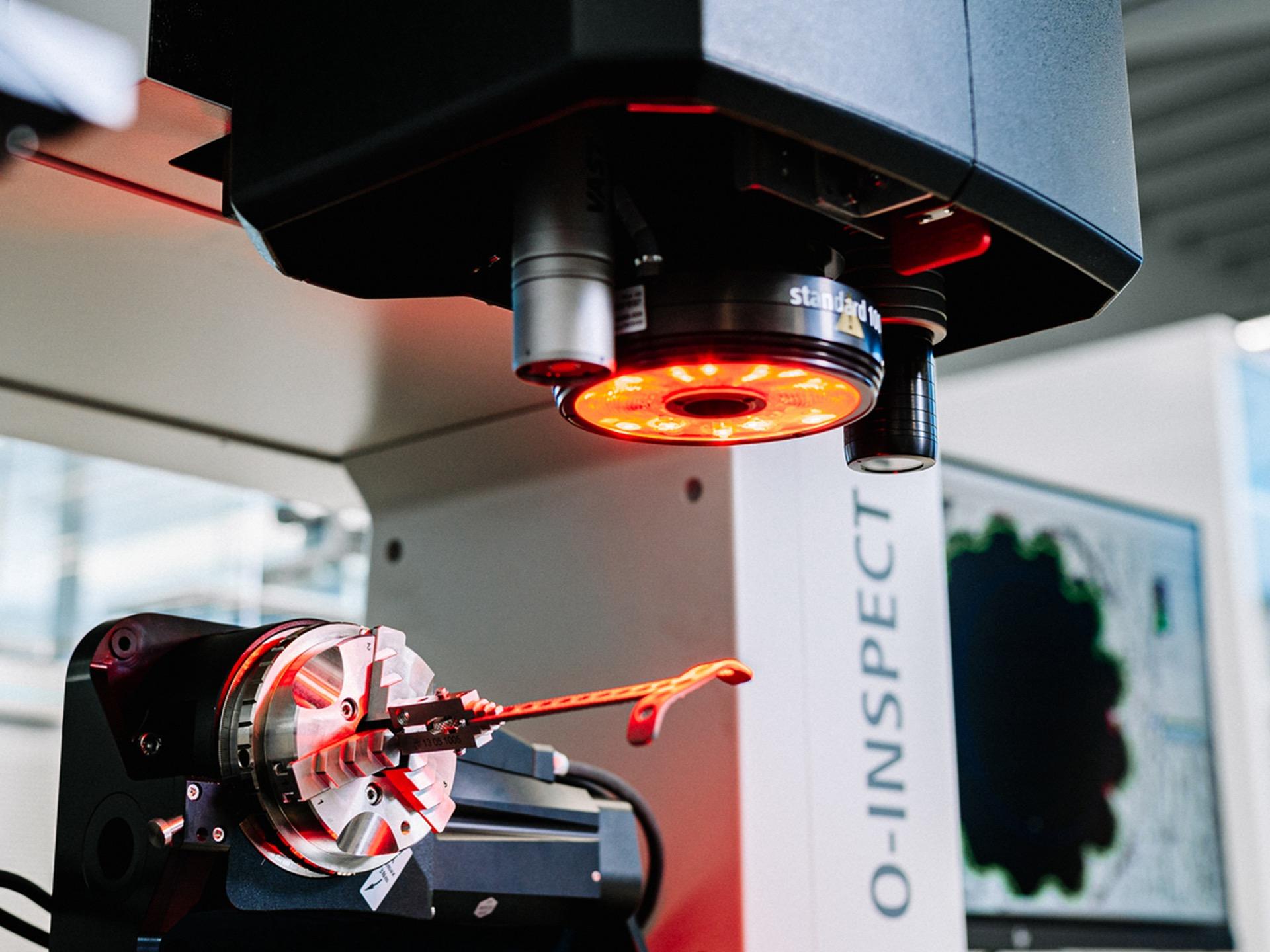

理想對比度

蔡司O-INSPECT照明系統

高對比圖像是獲得準確結果的必要條件。為此，蔡司O-INSPECT配備了一個高度通用的照明系統。不同的形狀、紋理和表面顏色均可照亮，從而實現不同的入射角度，明顯突出邊緣。

需要極高精度時的正確選擇。蔡司VAST XXT等觸覺探頭可以逐點掃描部件表面。其還增加了掃描功能，可以提供有關功能形式的資訊。

蔡司Discovery.V12變焦鏡頭提供無畸變的大觀察視野，測量結果精度極高，並大大縮短了測量時間。

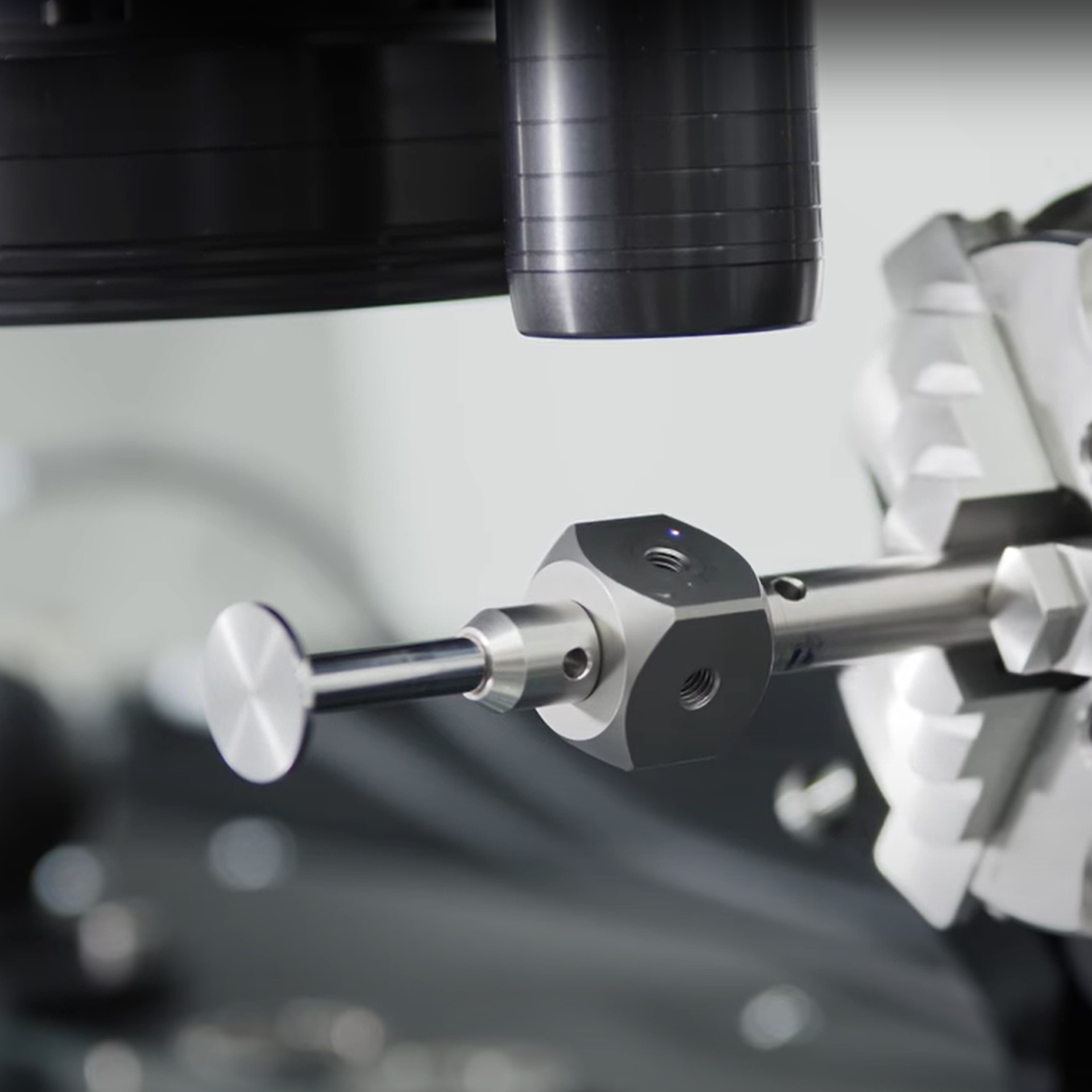

蔡司DotScan色階白光感測器能以非接觸的方式捕獲工件形貌。當敏感、反光或低對比度的表面造成其他感測器難以使用時，會使用這種感測器。

在軟體方面，蔡司O-INSPECT也毫不吝嗇，因為使用蔡司CALYPSO，您可以利用我們的通用測量軟體，該軟體也可用於蔡司CONTURA等門式測量機。

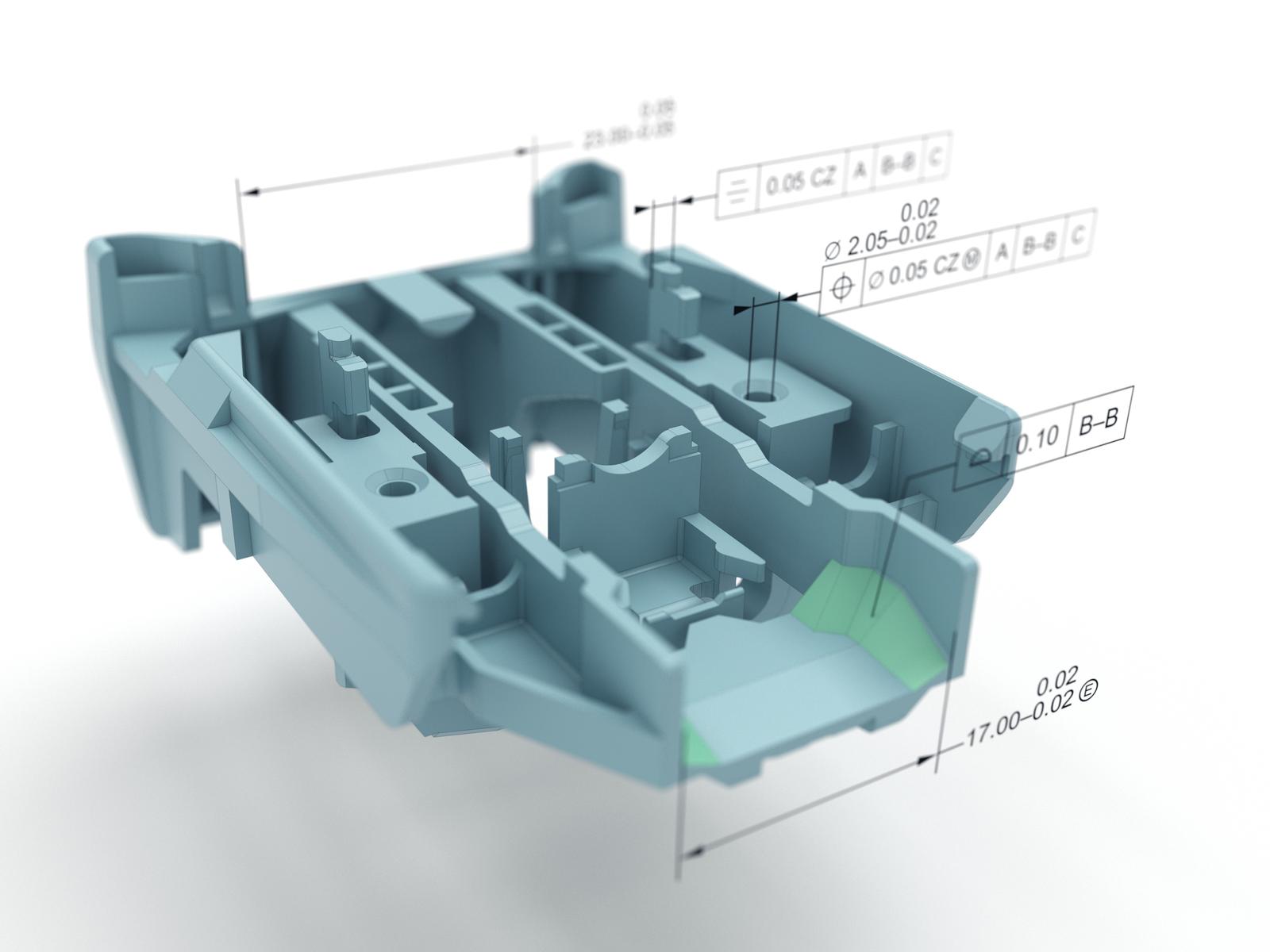

蔡司CALYPSO的直觀操作理念集功能多樣性和靈活性於一身，令人深刻印象。透過滑鼠點選CAD模型上所需的測量元件，或者更簡單地透過探測（無論使用何種感測器）和自動識別測量元件來進行程式設計。

各種軟體選項為特殊要求提供了合適的工具，如蔡司O-INSPECT的標準曲線功能或蔡司PiWeb reporting的內置測量報告軟體工具。
