光學三次元量測儀

光學三次元量測儀

用於靈活測量任務的高精度光學元件

帶接觸式選配配件的非接觸測量

蔡司光學系列中的光學三次元量測儀(VMM)以其高解析度相機系統、可變照明和先進的軟體獲得快速準確的測量結果而令人印象深刻。非接觸光學測量技術代表,即使是特別敏感的薄壁或平面工件,例如光學元件、注塑成型件、箔片、衝壓件和彎曲件,也能進行高精度測量。為了擴大應用範圍,蔡司光學系列系統還可配備額外的測頭,只需一台三次元量測儀即可實現高精度光學和接觸式測量。

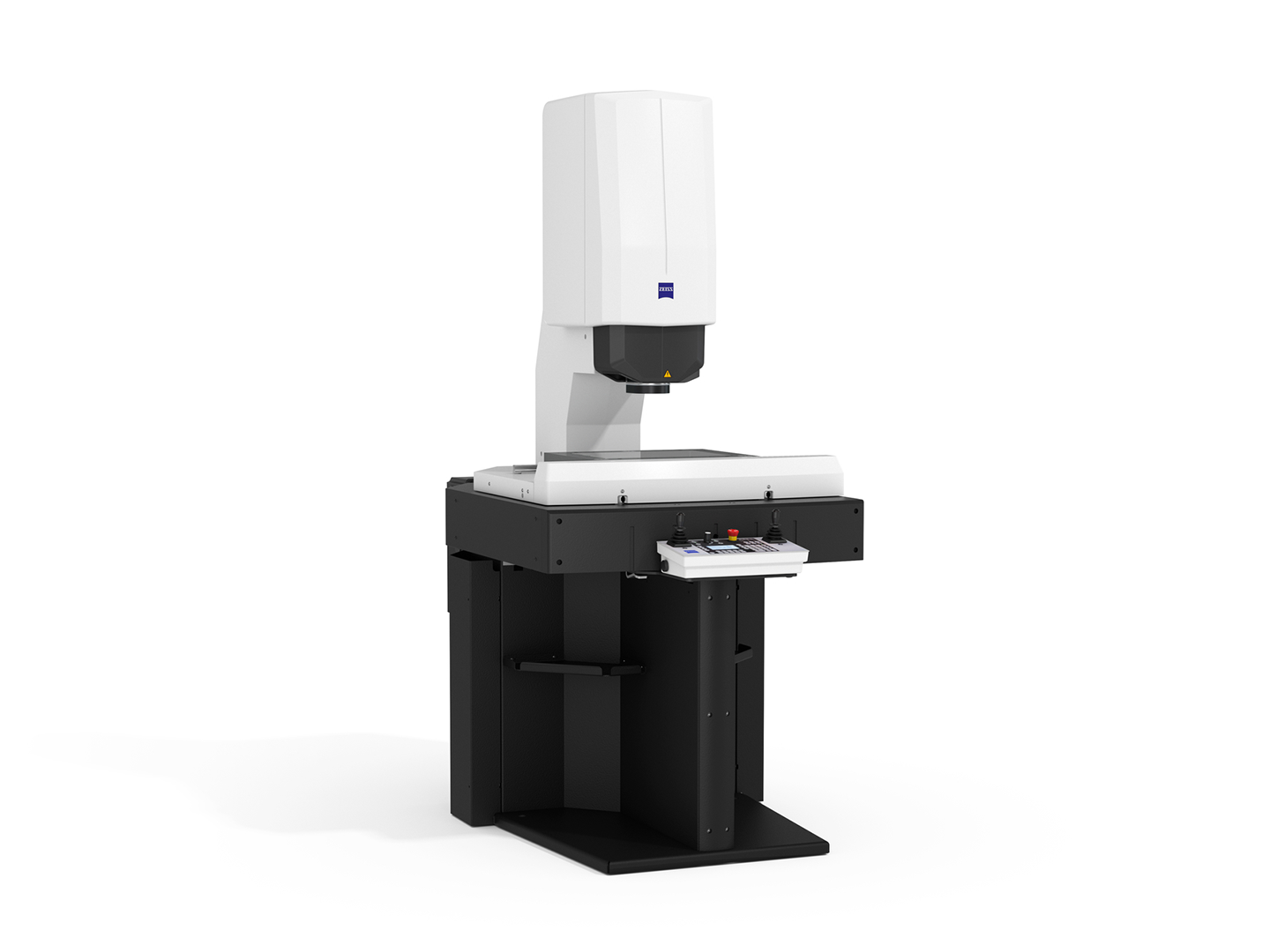

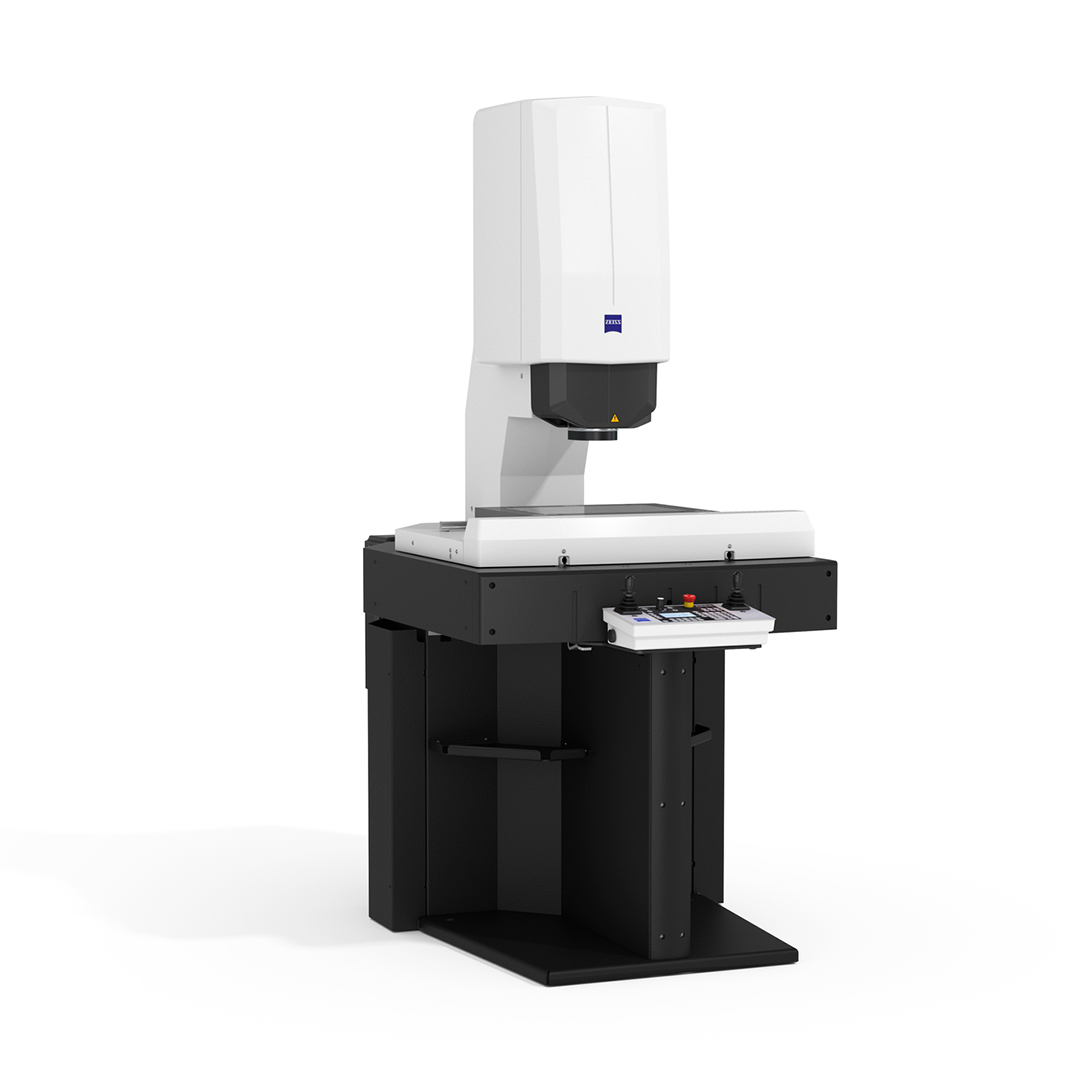

蔡司O-DETECT

蔡司O-DETECT

邁入光學測量技術的世界

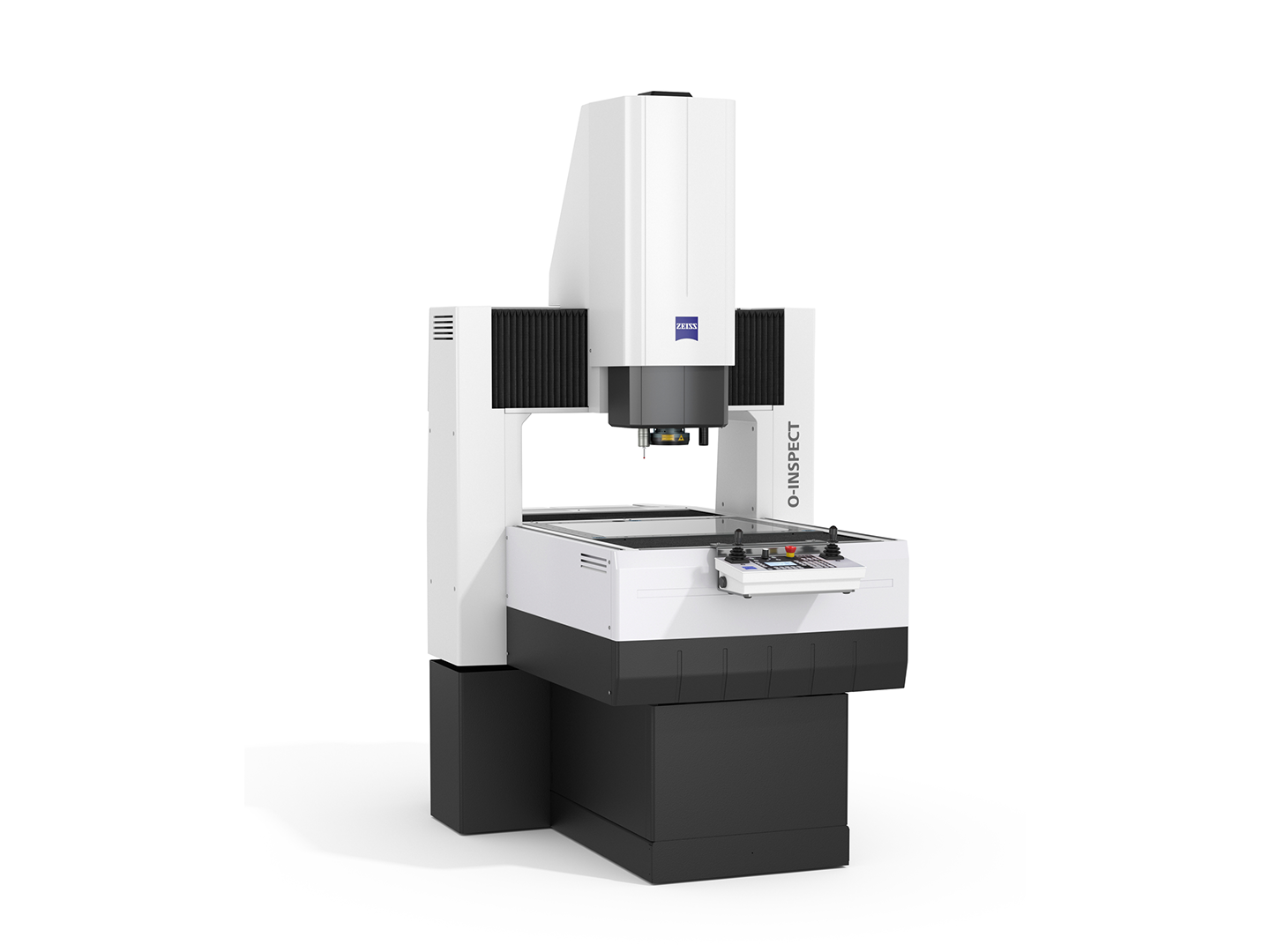

蔡司O-INSPECT

蔡司O-INSPECT

標配多感測器技術,靈活性高

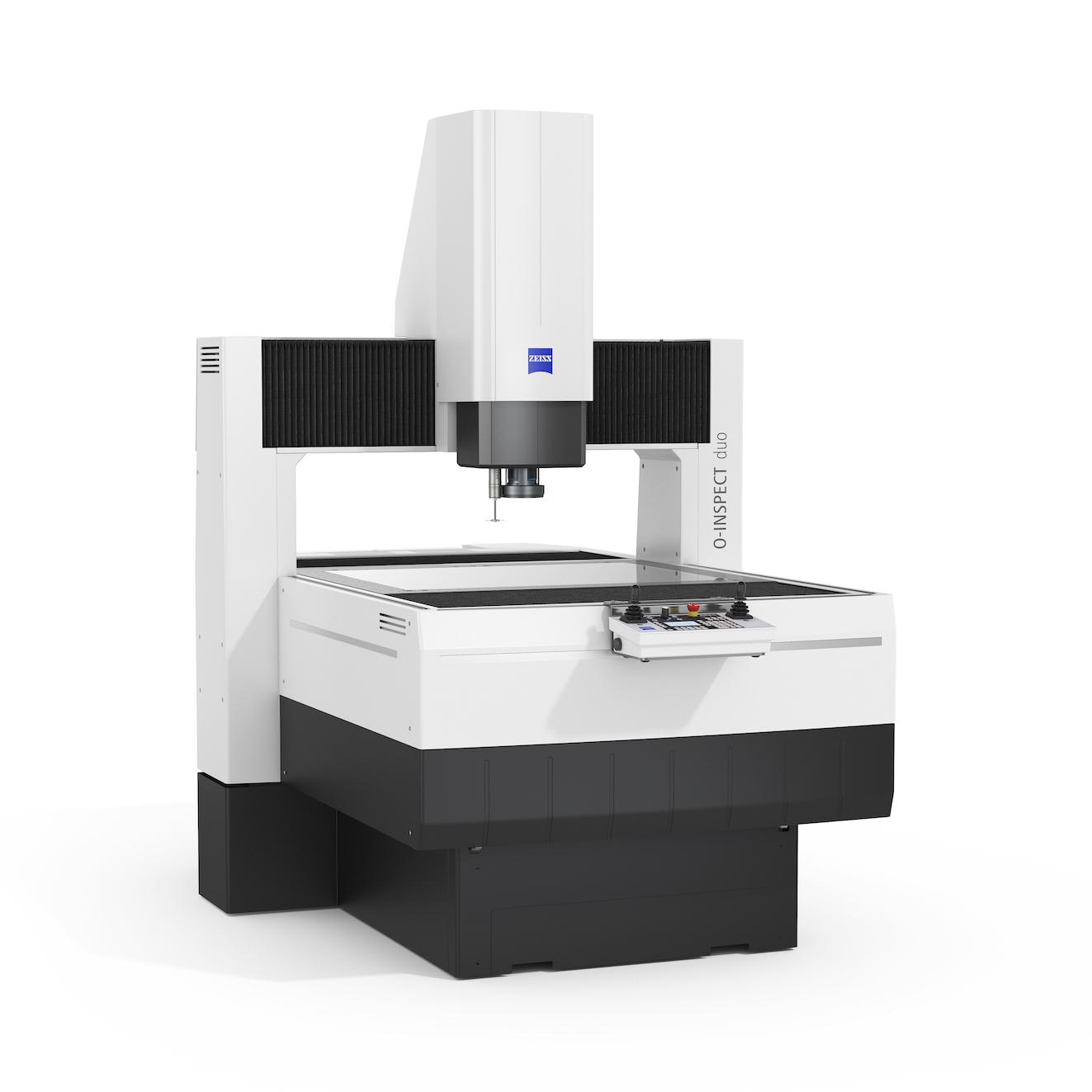

蔡司O-INSPECT duo

蔡司O-INSPECT duo

顯微鏡和三次元量測儀合二為一

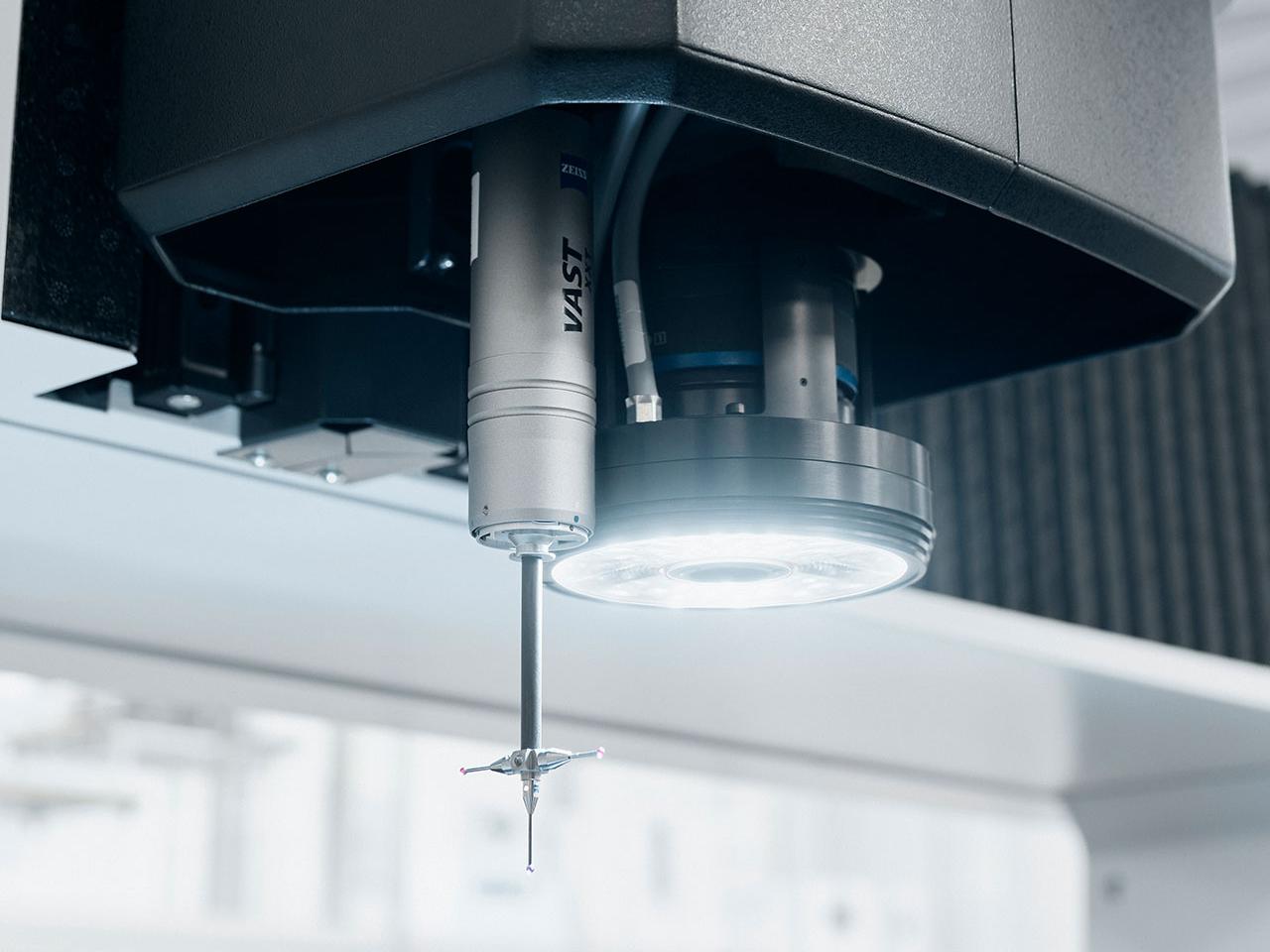

多感測器技術

多感測器技術

光學和接觸式測量技術相結合

光學系列的所有產品均與接觸式感測器相容,因此除了高精度的2D光學測量外,還能採集3D接觸式測量資料。根據型號的不同,接觸式測頭可作為選配配件提供,也可包含在標配元件中。

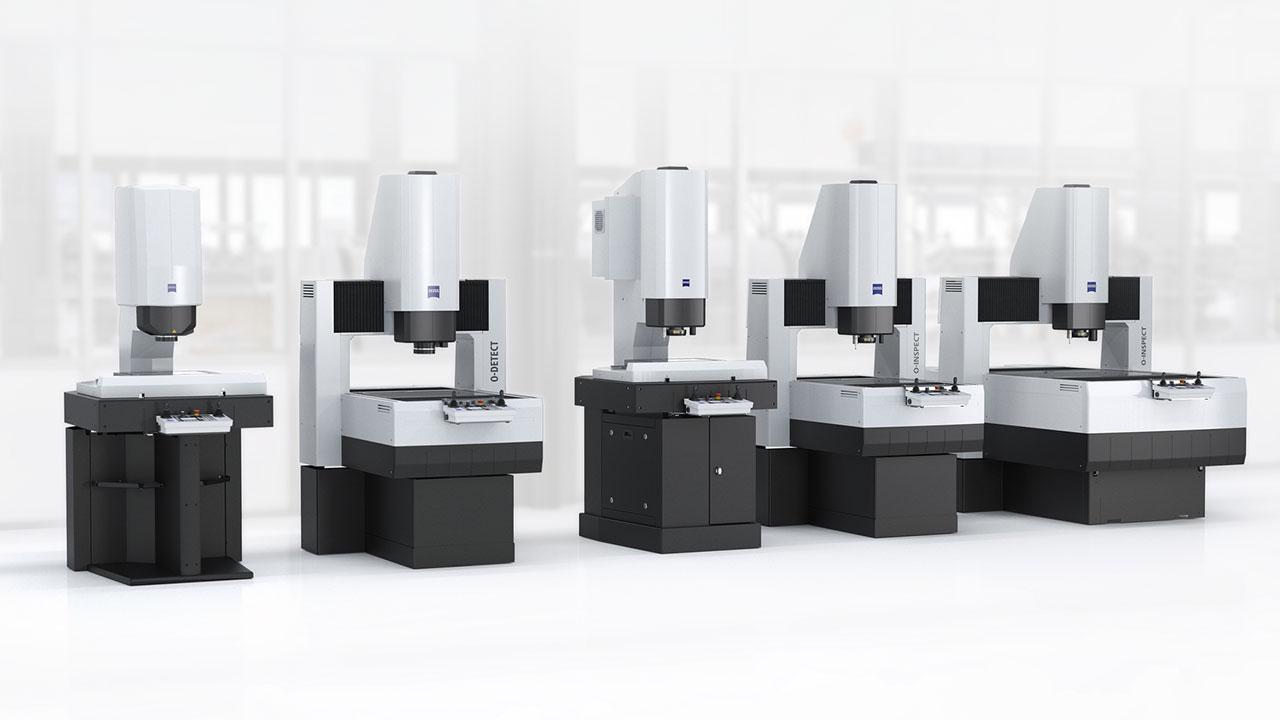

不同尺寸滿足不同需求

各種尺寸

不同尺寸滿足不同需求

蔡司O-DETECT和蔡司O-INSPECT有不同的尺寸可供選擇,適用於從小型精密部件到大型工件的各種應用。

技術比較

蔡司O-DETECT
蔡司O-DETECT

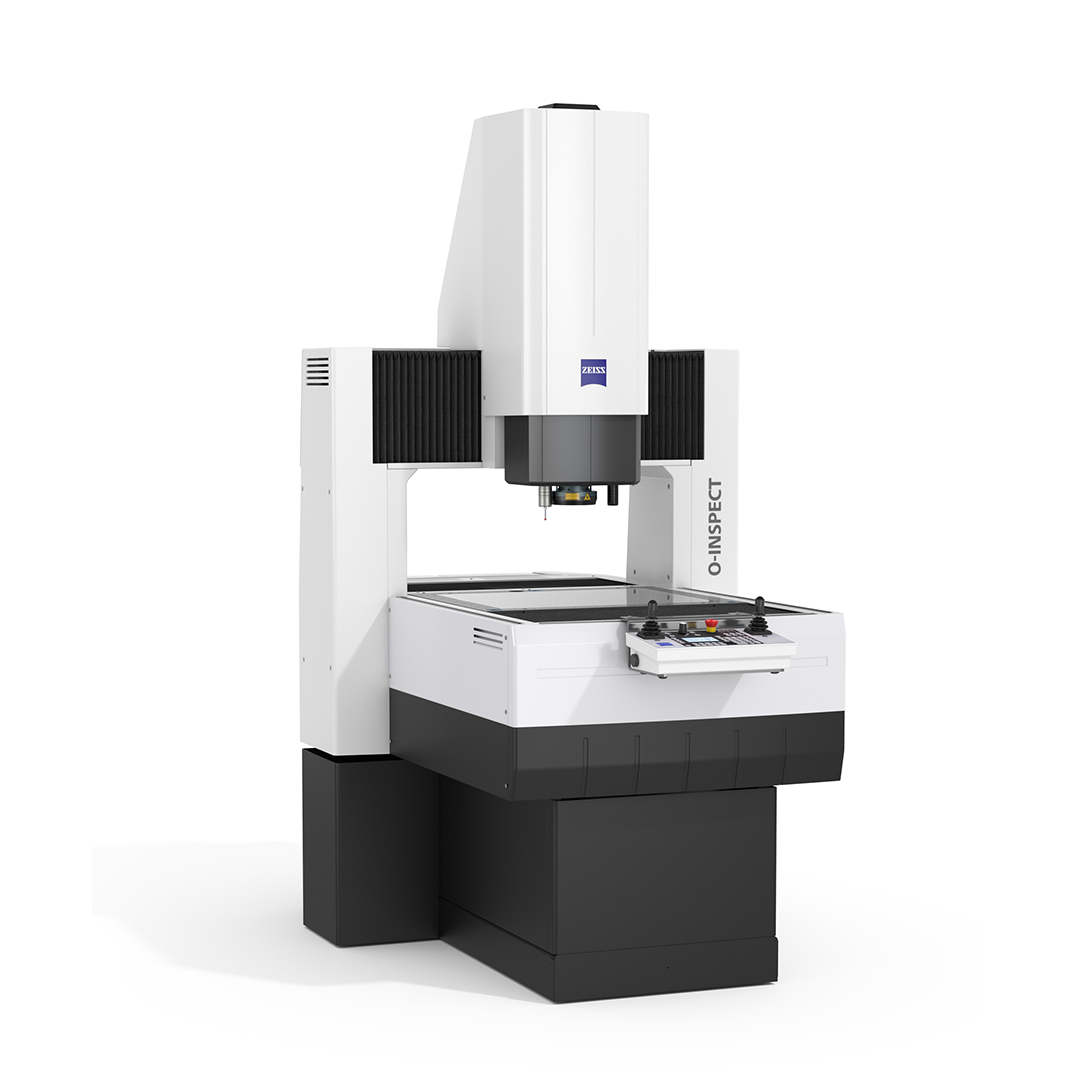

蔡司O-INSPECT
蔡司O-INSPECT

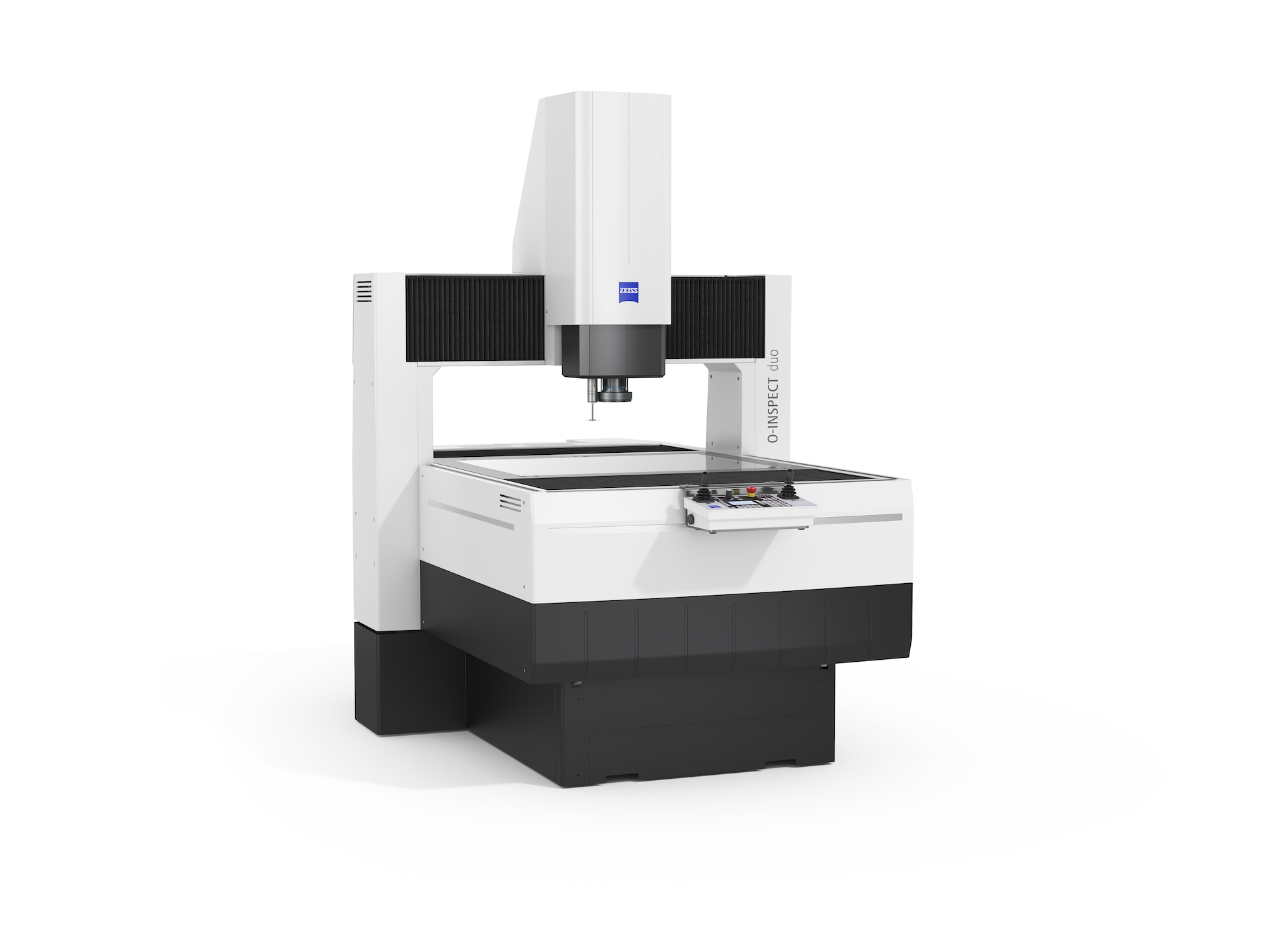

蔡司O-INSPECT duo
蔡司O-INSPECT duo

產品類型

三次元量測儀

三次元量測儀

顯微鏡和三次元量測儀

測量範圍(單位為dm)

3/2/2; 5/4/3

3/2/2; 5/4/3; 8/6/3

8/6/3

光學測頭

蔡司INVENTA D1

蔡司Discovery.V12

蔡司Discovery.V12

相機

5百萬像素黑/白

Standard 100或scout 160或scout 240
230萬像素黑/白

Scout 160 c
500萬像素彩色相機

光學放大

1.0倍

高達12倍

高達12倍

其他測頭

蔡司XDT(選配)

蔡司VAST XXT
蔡司DotScan(選配)

蔡司VAST XXT

相機概覽

照明

8段LED環形燈,帶藍光和白光LED、同軸入射光和背光、漫射環形燈(選配)

8段LED環形燈,帶紅色和藍色LED、同軸入射光和背光

16段LED環形燈,帶白光LED、同軸入射光和背光

最低精度

1D:1.6 μm + L/200 μm
2D:1.9 μm + L/150 μm
3D:2.4 μm + L/150μm

1D:1.4 μm + L/250 μm
2D:1.6 μm + L/250 μm
3D:1.9 μm + L/250 μm

1D:1.5 μm + L/250 μm(8/6/3)
2D:1.8 μm + L/250 μm
3D:2.2 μm + L/250 μm

軟體

蔡司CALYPSO

蔡司CALYPSO

蔡司CALYPSO
蔡司ZEN core
