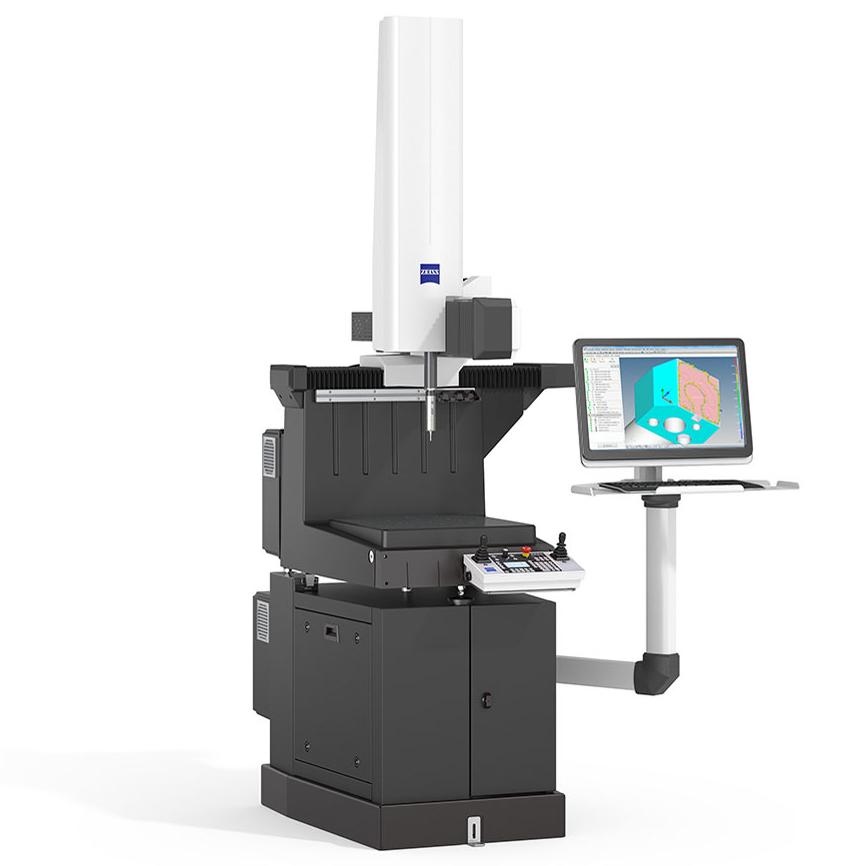

蔡司DuraMax

用於生產現場的理想選擇

品質保證要求嚴格，三次元量測儀機的要求也很高，尤其是在生產環境中。蔡司DuraMax集堅固、準確和高效於一體，是在生產生產現場直接進行線上測量的理想選擇。蔡司DuraMax不受惡劣環境條件的影響，甚至耐受高溫。與蔡司VAST XXT感測器配合使用，可以提供快速的單點測量以及輪廓和自由曲面的掃描，使固定量具成為多餘。

適用於生產環境的堅固設計
多變條件下的高精度
先進的掃描技術

所有優勢一覽

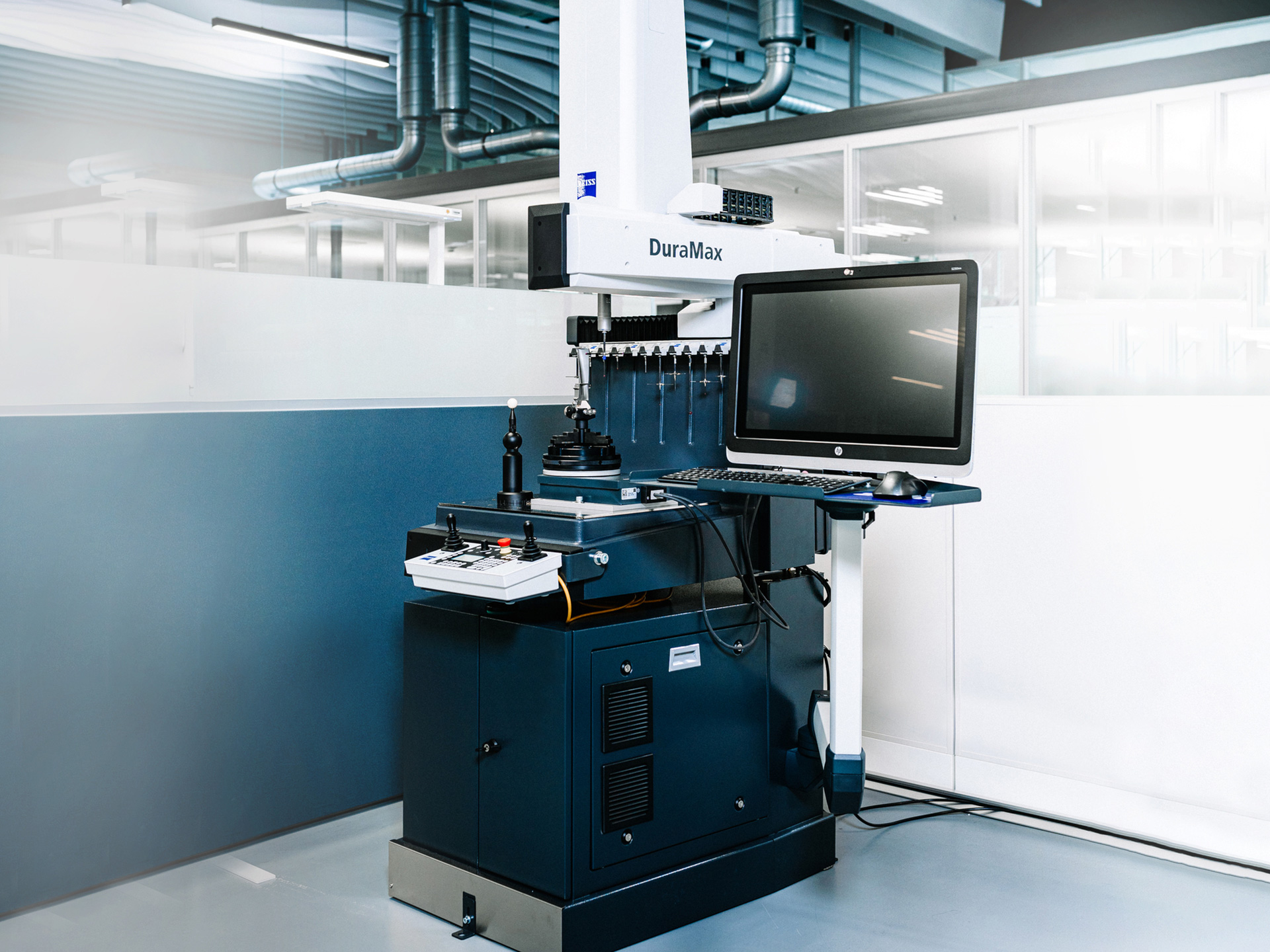

效率

出色的測量體積/占地面積比
節省空間的設計，占地面積小

測量體積大且易於使用

從三面和上方裝載

無需壓縮空氣

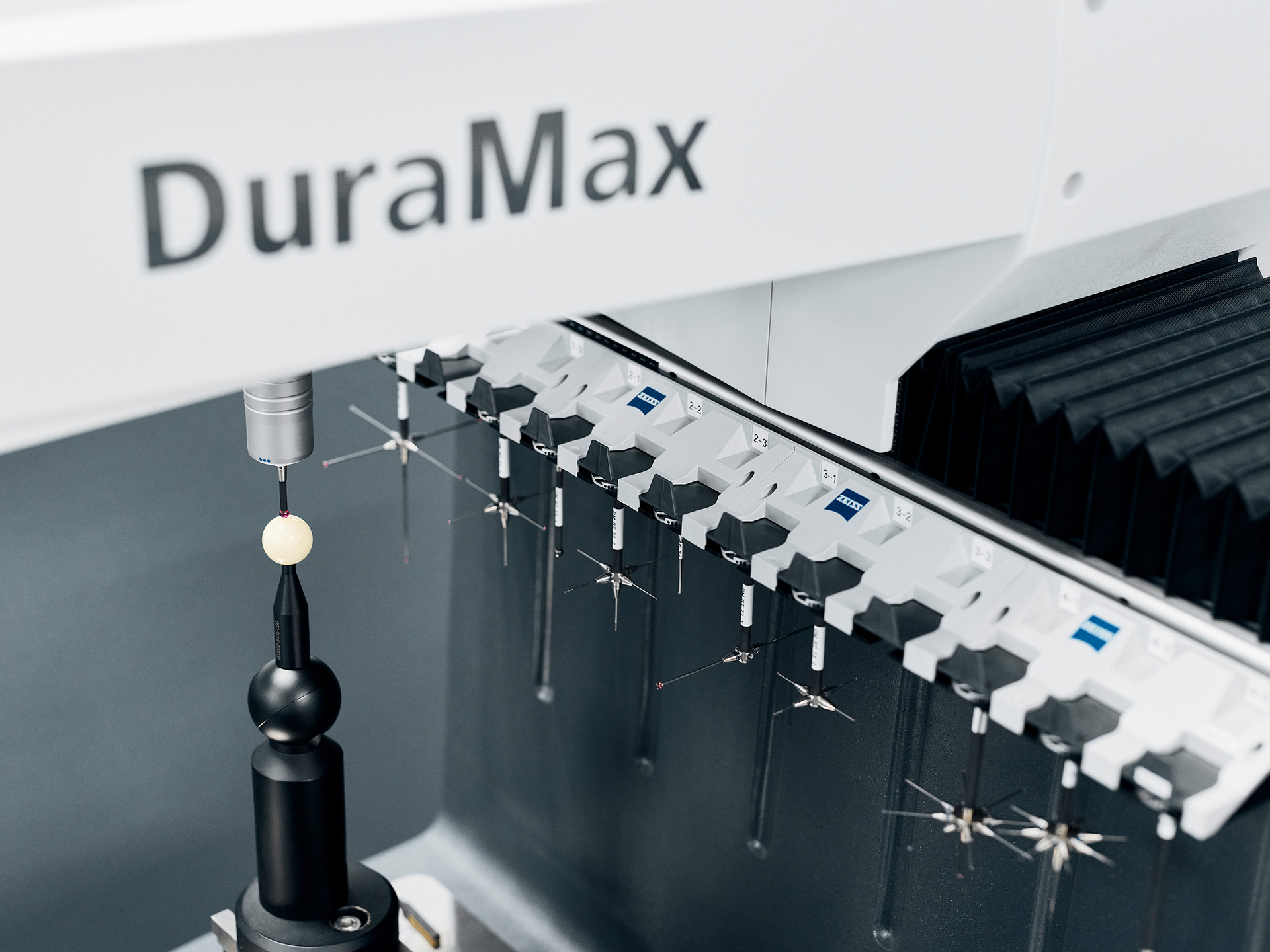

速度

縮短操作時間，實現快速測量
利用蔡司VAST XXT快速掃描

利用蔡司VAST探頭進行單點測量

蔡司雙機器人系統可提高通量

使用旋轉台進行四軸測量

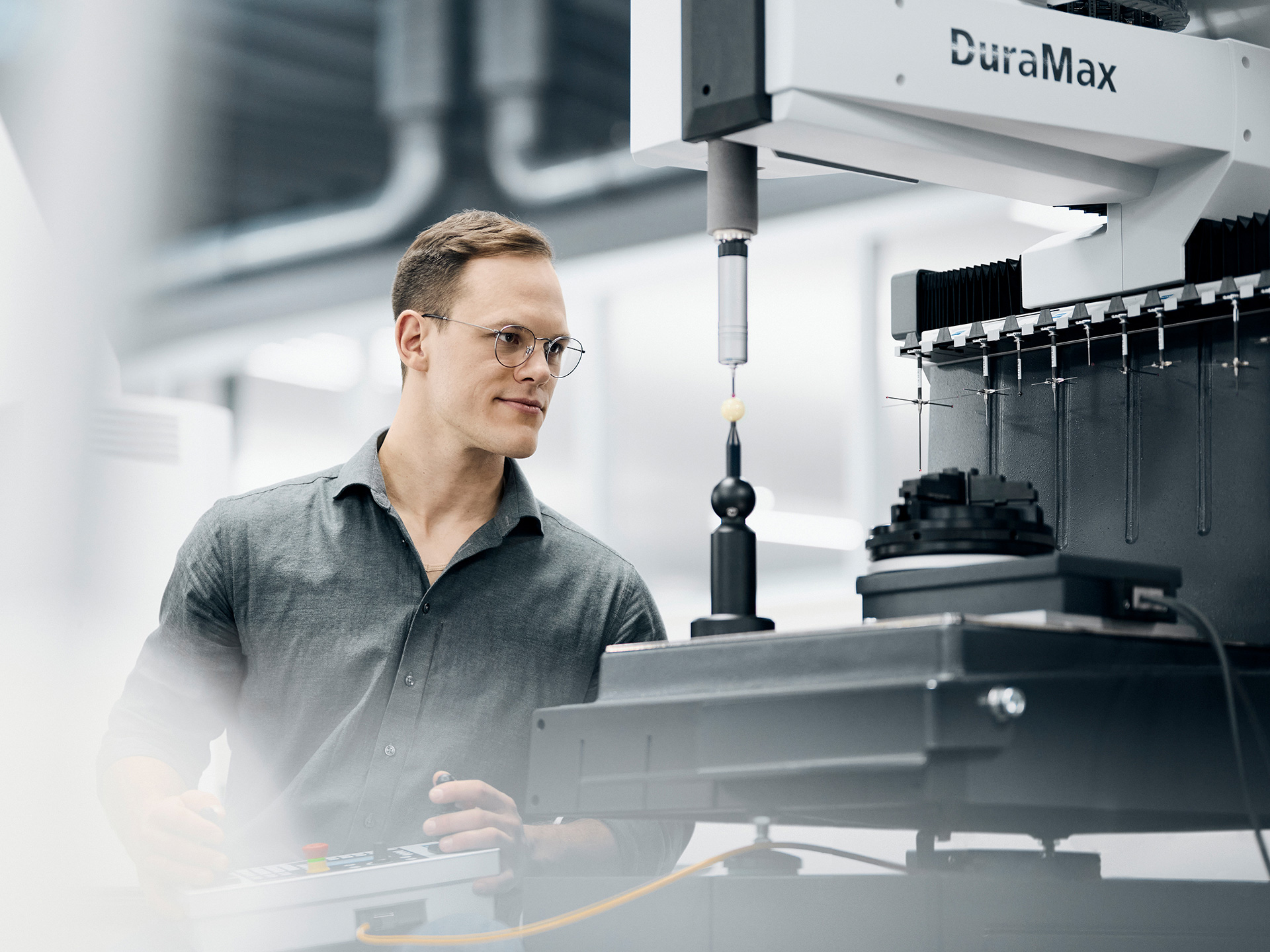

精度

即使在惡劣環境下也能獲得準確結果
防塵防潮

IP54等級的ShopFloor底座

玻璃陶瓷尺規具有熱穩定性

線性驅動螺母和球軸承導向系統，所有軸均採用覆蓋式導向

標準配置為被動減震器

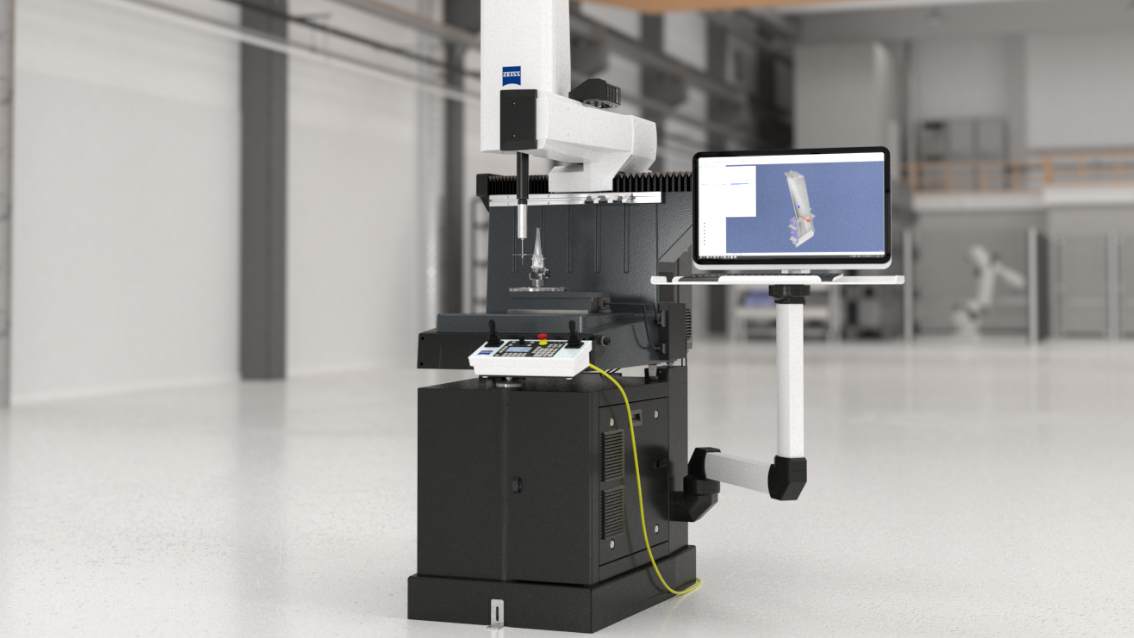

點選圖片上的圓圈標記，打開資訊框，查看詳情。

裝備齊全，迎接挑戰

瞭解蔡司DuraMax的特色功能

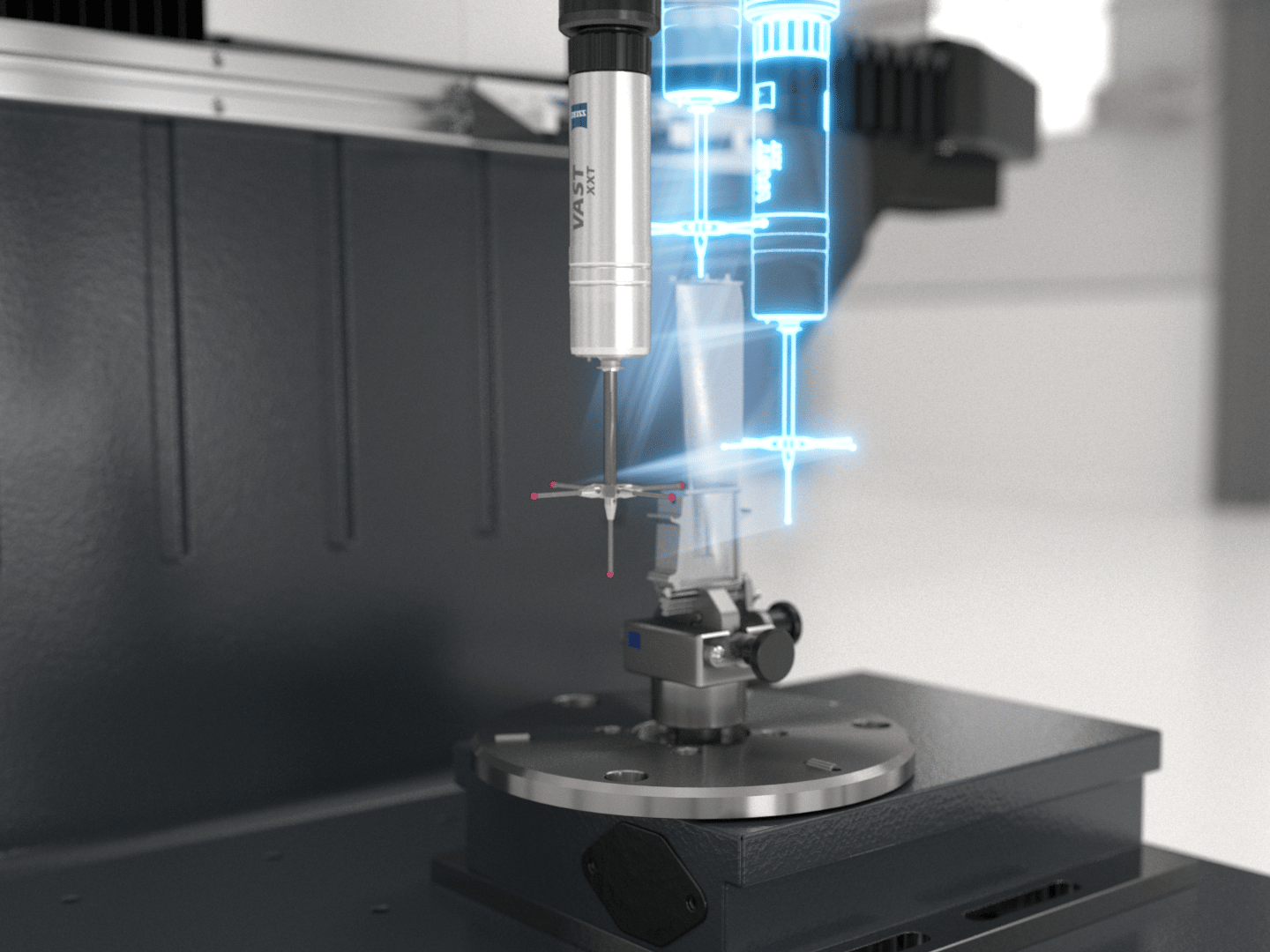

蔡司VAST XXT

可使用蔡司VAST XXT進行單點測量和掃描。這就提供了出色的生產率和穩定的結果。掃描技術可以測量更高的點密度，從而更好地評估尺寸、形狀和位置公差。測針範圍廣，能夠測量更多部件上更複雜的特徵。

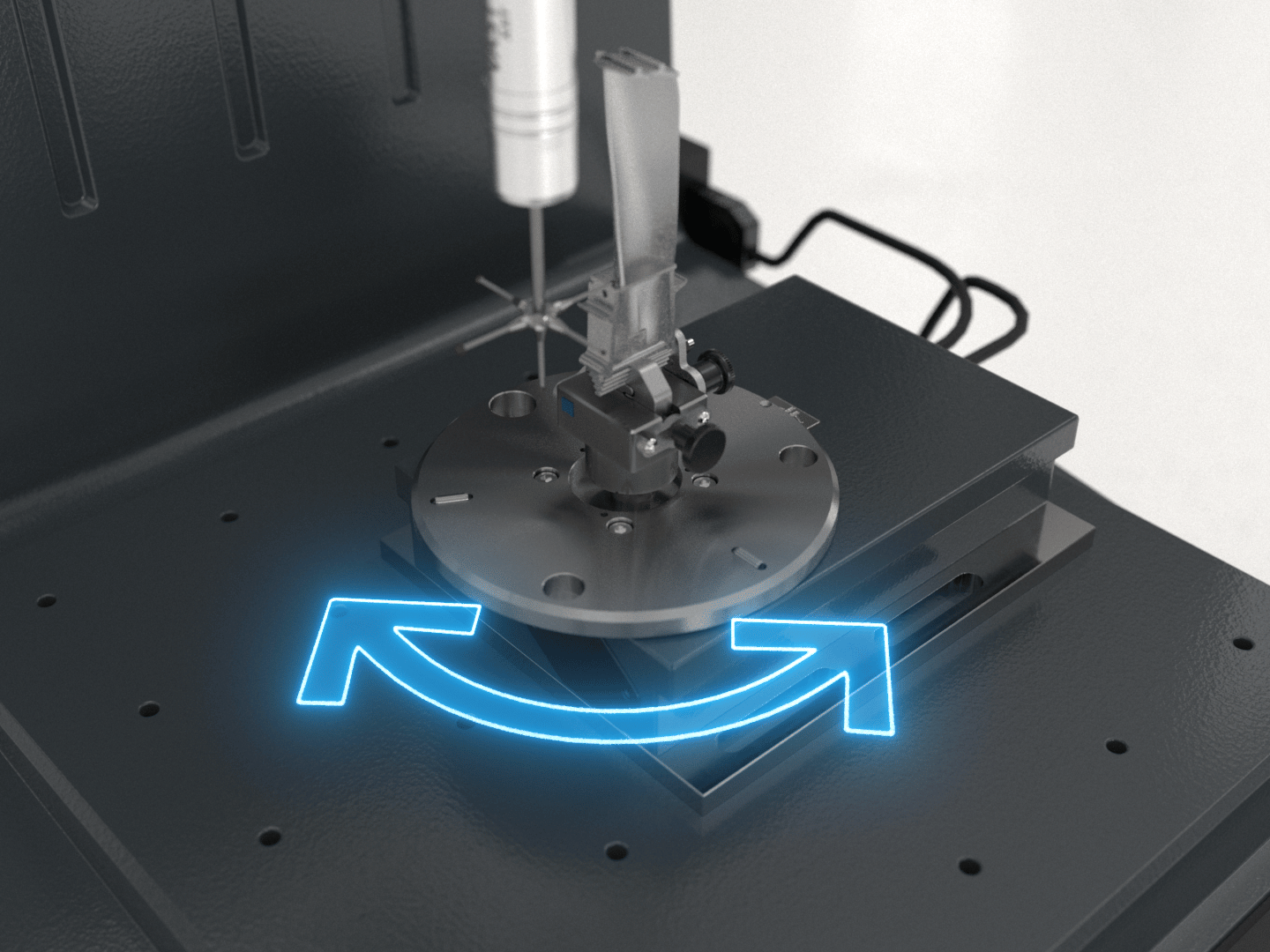

旋轉台

與選配的旋轉工作臺結合使用，您可以更靈活地測量旋轉對稱的小部件，並可使用第四軸測量複雜的任務。這不僅降低了測針系統的複雜性，還由於減少了探頭更換次數而縮短了操作時間。

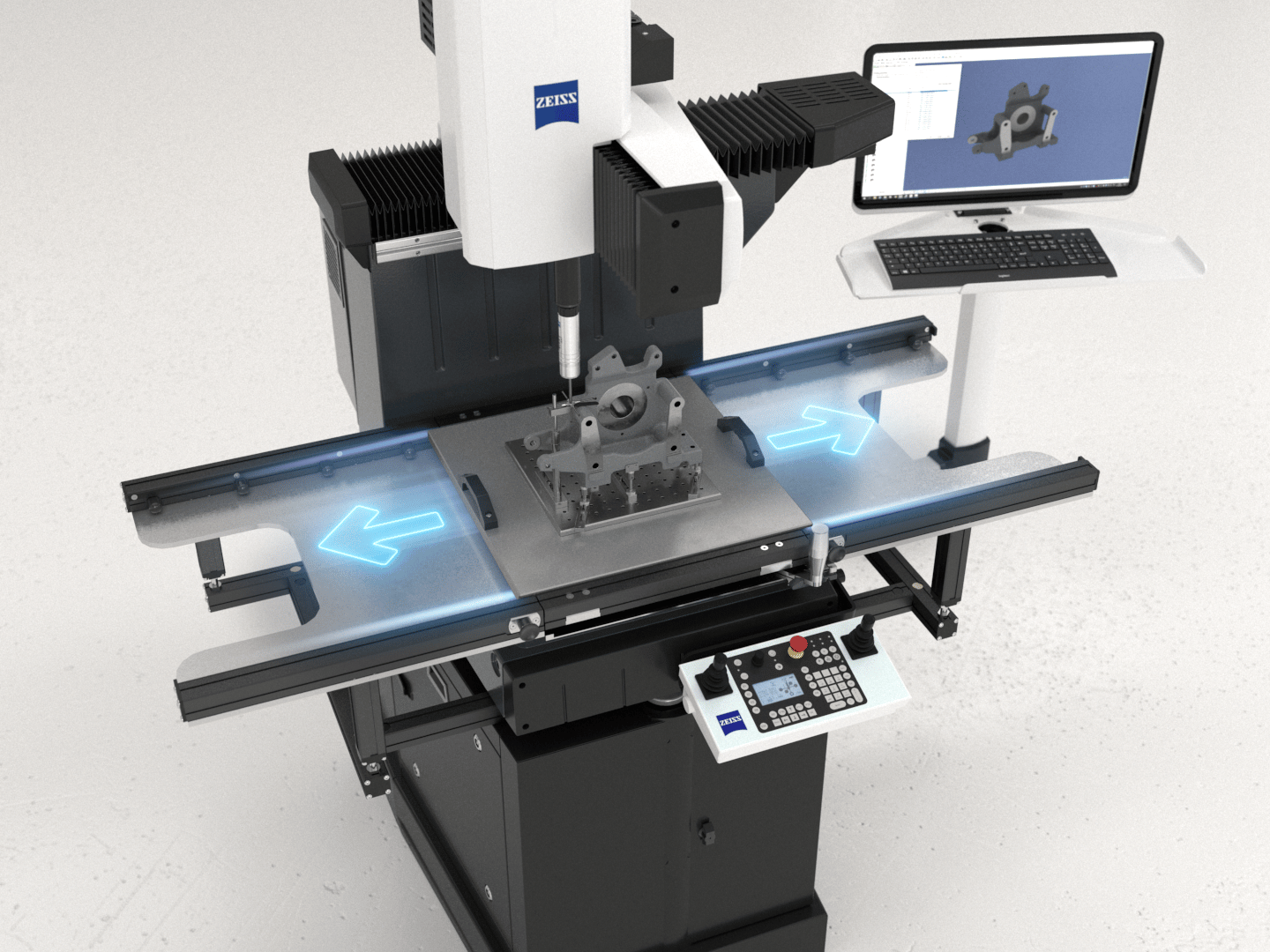

配件

透過蔡司Integration Series，可以靈活擴充測量解決方案，實現與現有流程的整合，提高生產率和通量。

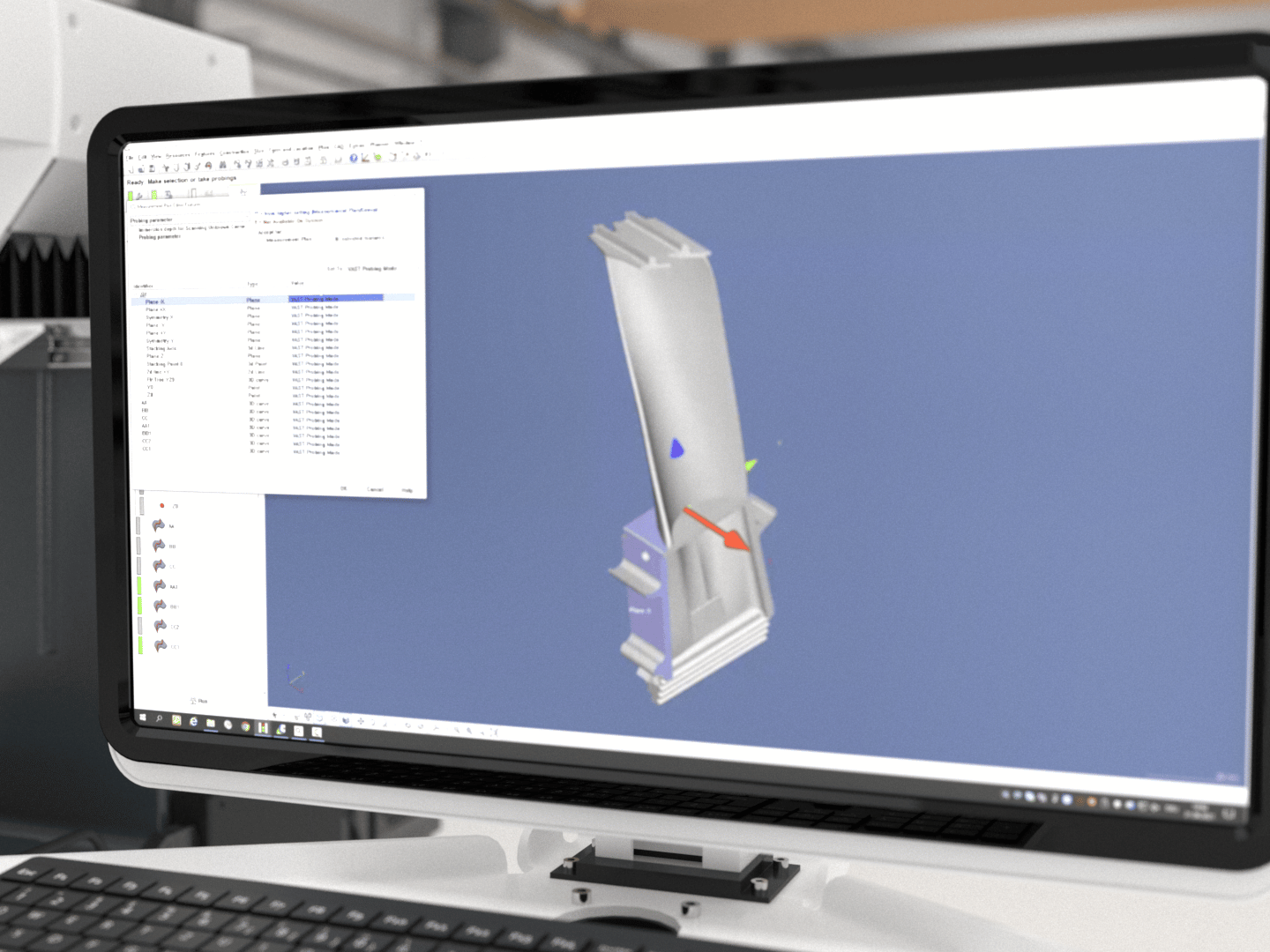

蔡司CALYPSO

直觀的軟體蔡司CALYPSO為不同的測量任務提供了高度的靈活性，而蔡司CALYPSO express則實現了簡單的程式設計。現在，蔡司DuraMax的單點模式還允許您在蔡司VAST探測模式下操作觸覺感測器，根據任務的不同，最多可為您節省25-80%的測量時間。

了解更多

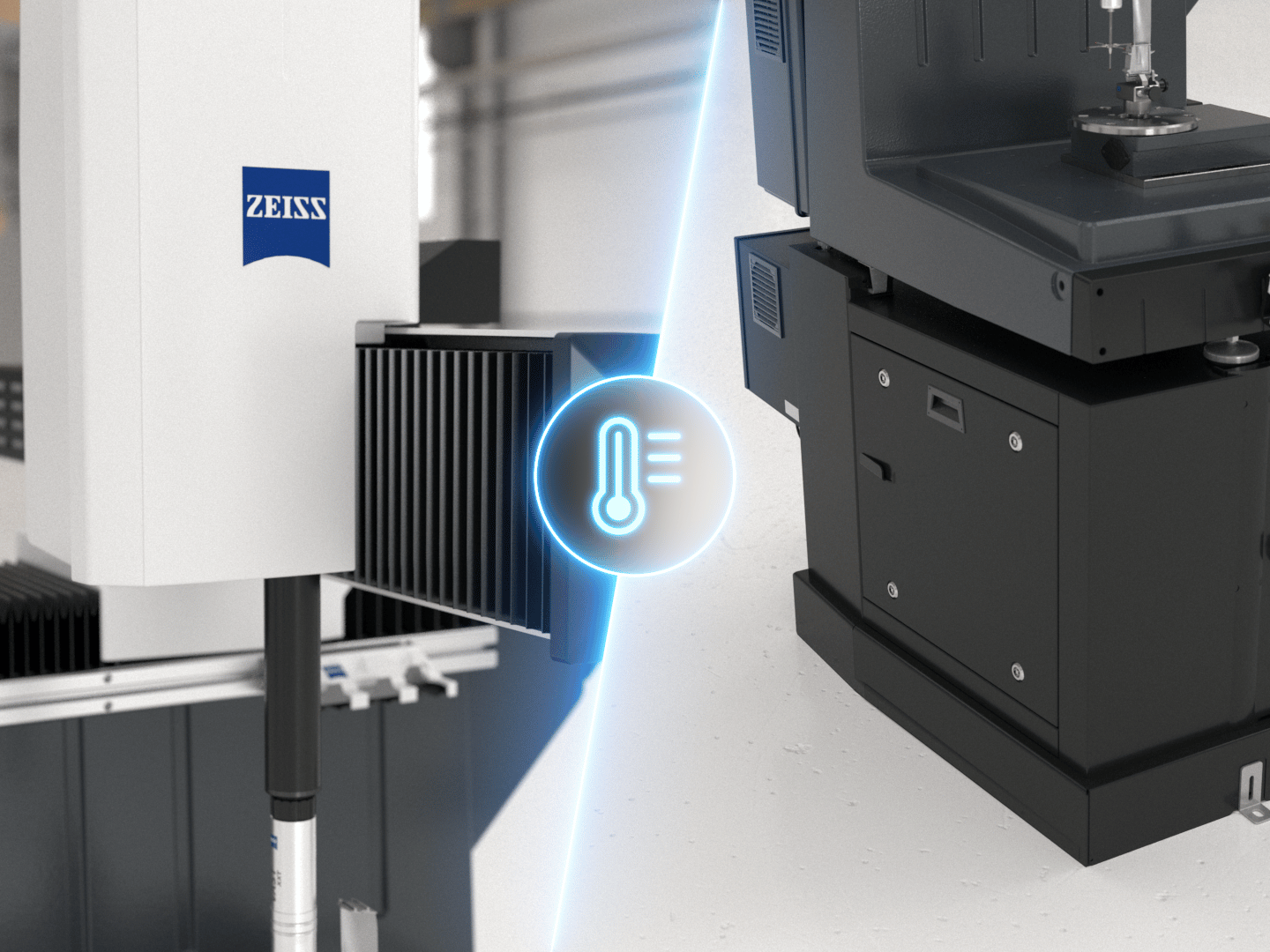

耐溫

所有軸均配有玻璃陶瓷尺規，它們不會隨著溫度的升高而膨脹，因此可以在+18 °C 至 +30 °C的溫度範圍內進行穩定的測量。IP54防護等級的底座可保護電腦硬體。

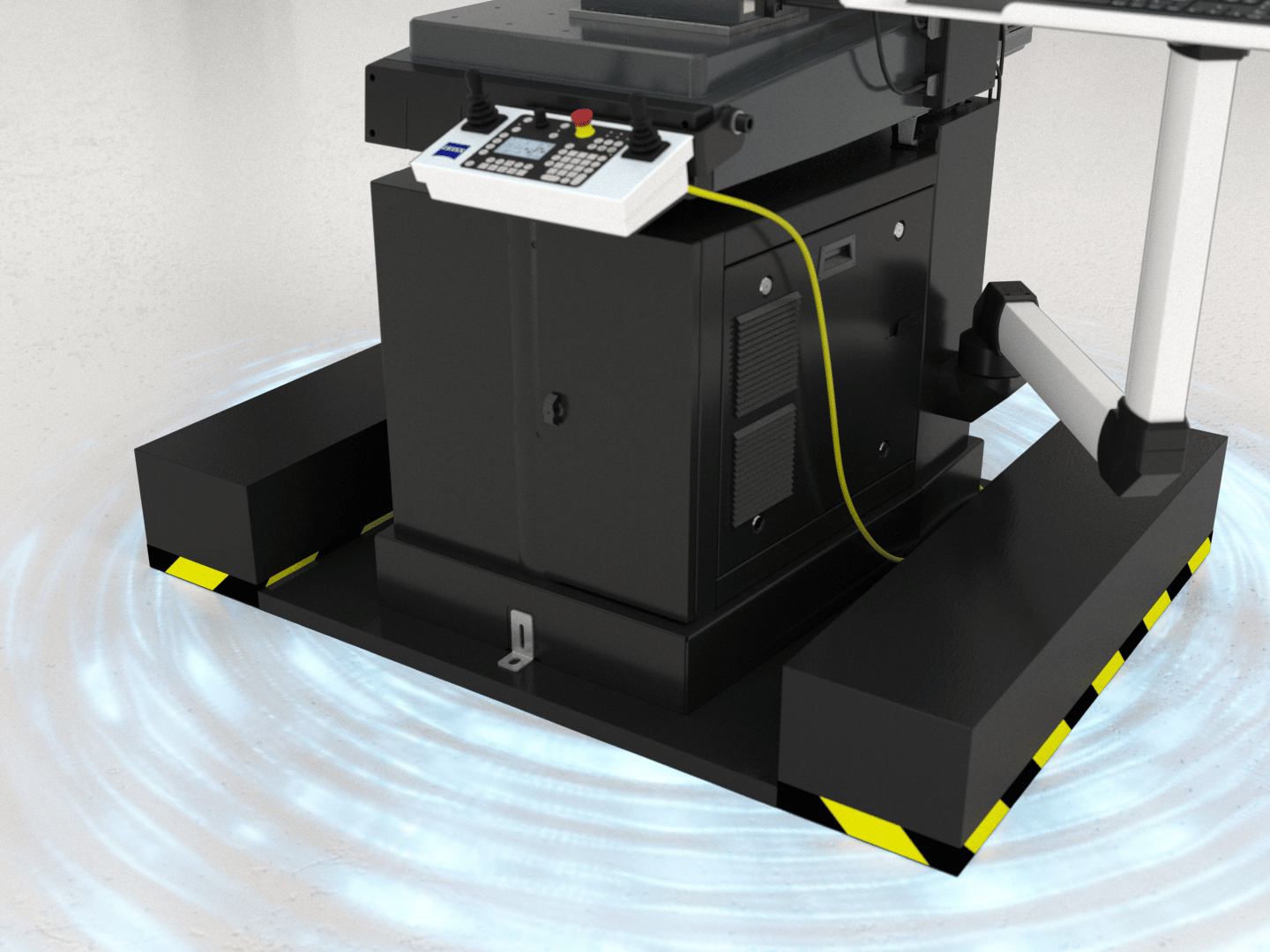

氣動隔振

選配的氣動隔振裝置可防止地面振動對測量結果的影響，並提供自動電平控制。其還可改裝為蔡司DuraMax和蔡司O-INSPECT。

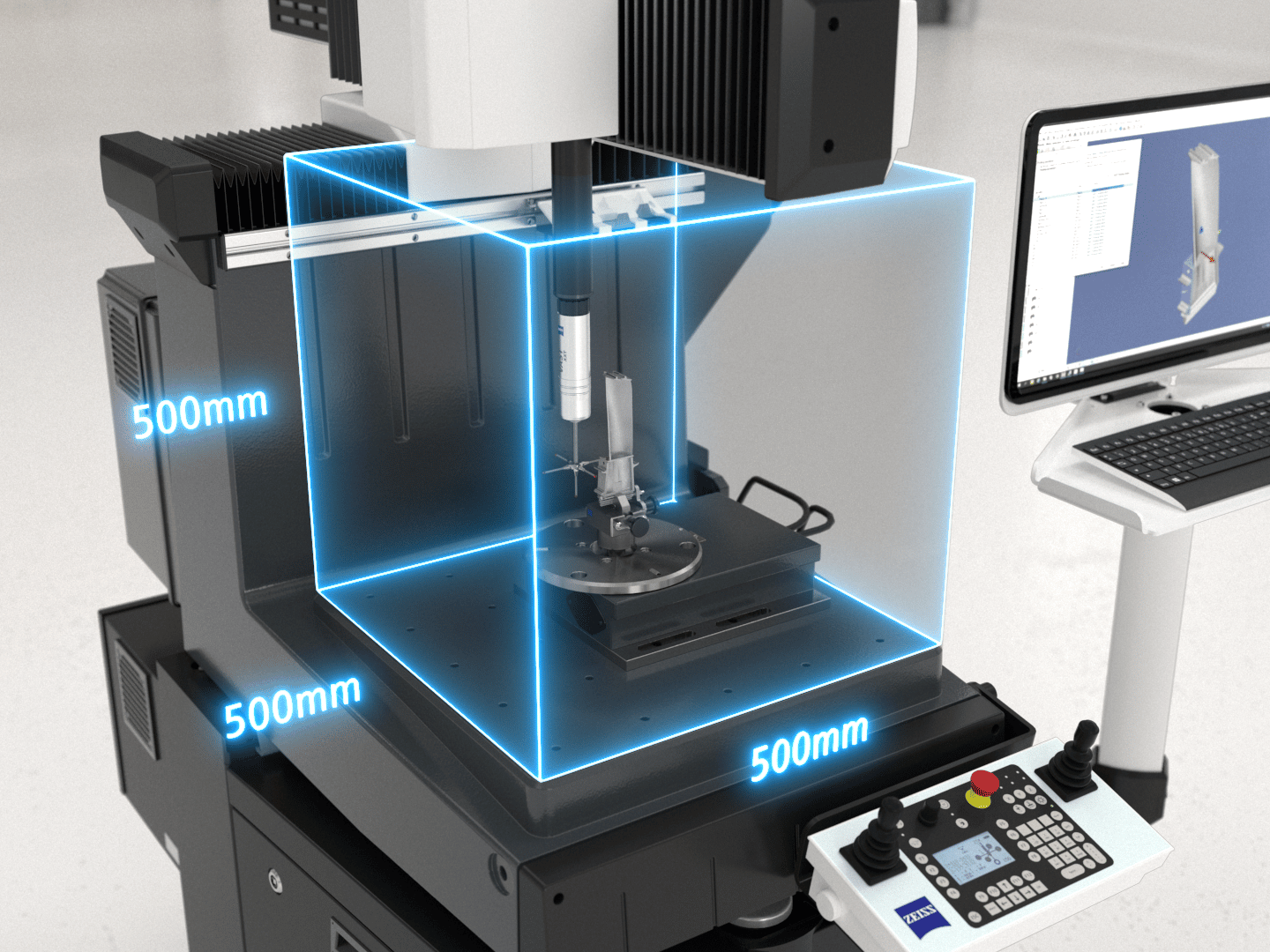

測量體積

蔡司DuraMax具有出色的測量體積/占地面積比。理想的可及性、測量體積的清晰視野，以及從三面和上方的理想工作高度裝載，都提高了工作效率和安全性，並縮短了操作時間。

對溫度的敏感性更低，更加堅固耐用

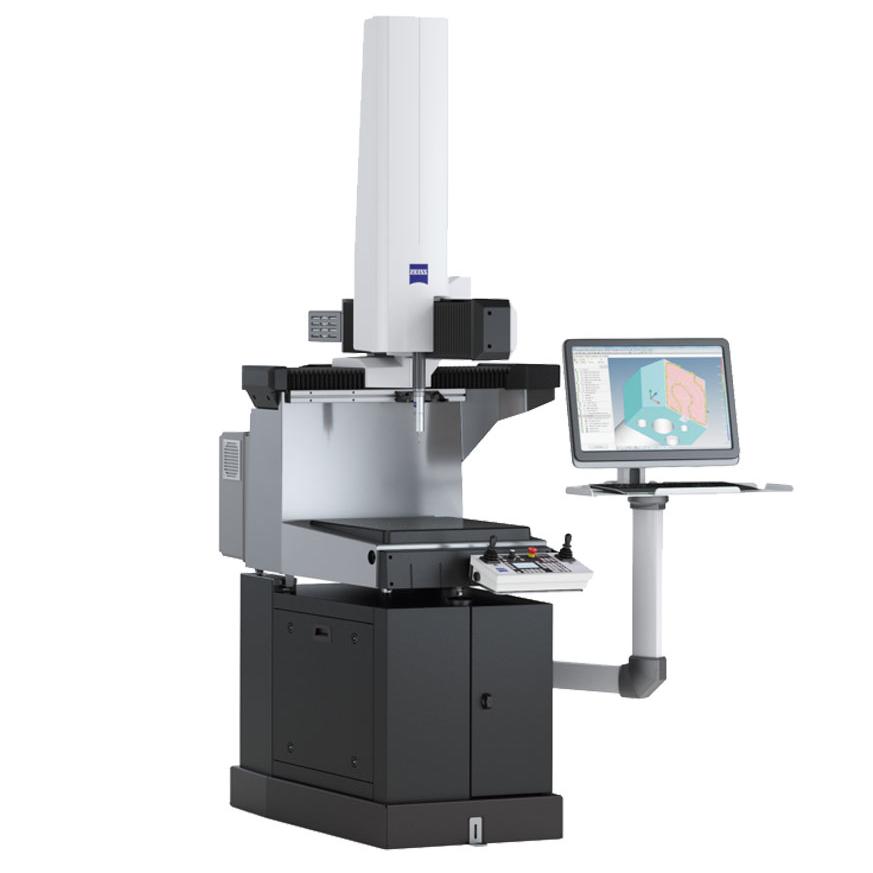

蔡司DuraMax HTG

蔡司DuraMax HTG具有更廣的溫度範圍和更高的溫度梯度，可在生產現場和自動化系統中操作。這為您執行測量任務提供了更大的靈活性，使您能夠更好地抵禦環境影響。

亮點

高溫下的準確測量
ZERODUR尺規可實現低熱膨脹率
用於工件溫度校正的溫度感測器
X軸和Y軸上的附加濾墊可防止灰塵和污垢進入

瞭解如何成功使用蔡司DuraMax

快速觸覺單點探測

採用蔡司VAST探頭（蔡司ZVp）的蔡司DuraMax具有縮短測量時間從而降低運營成本的優勢。使用ZVp模式，單點測量時間最多可縮短30%。

被阻止的第三方內容

由於您的Cookie首選項，影片播放器已被阻止。如要更改設定和播放影片，請點擊下方的按鈕並同意使用「功能性」追蹤技術。

12.12.2021

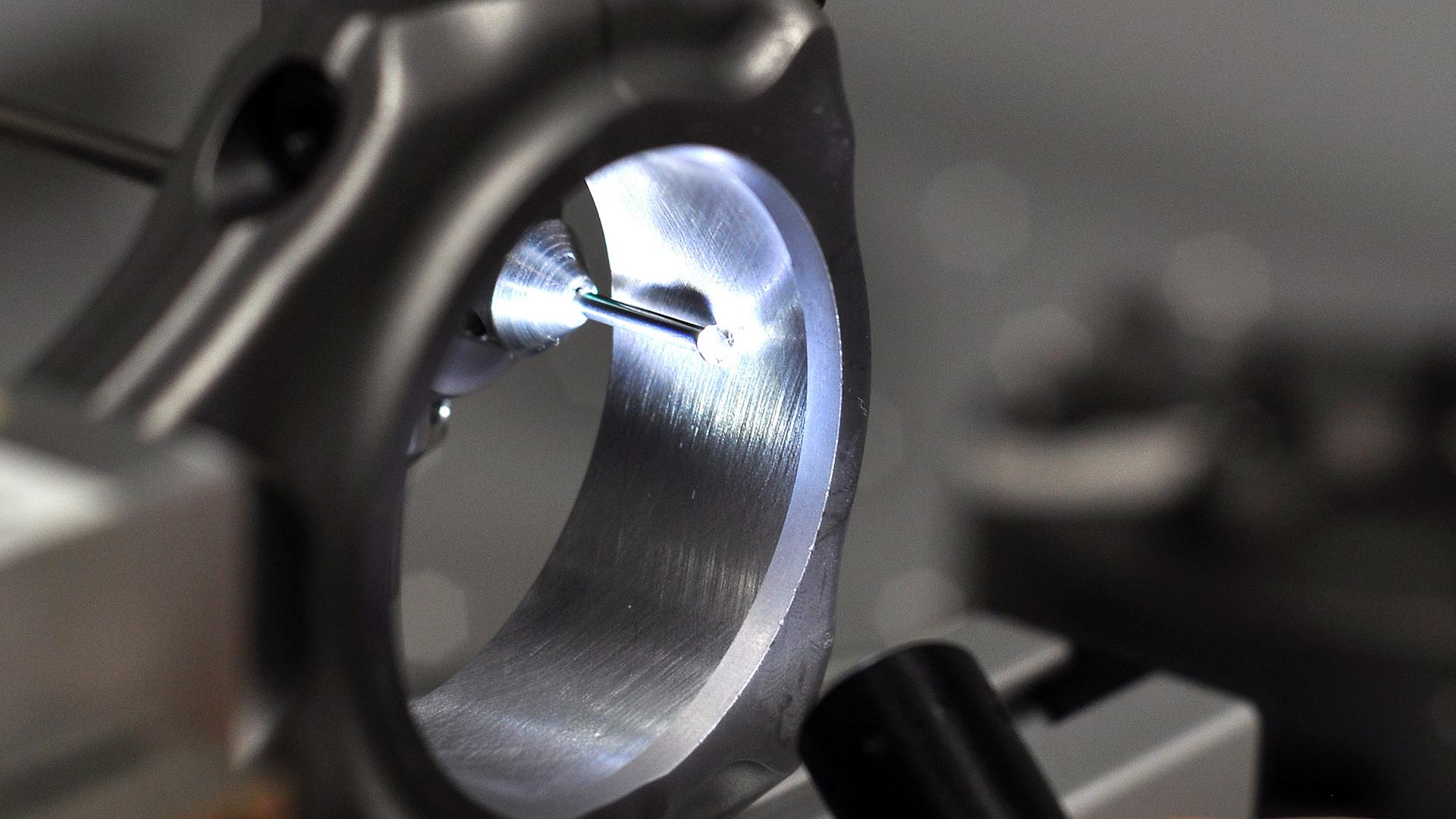

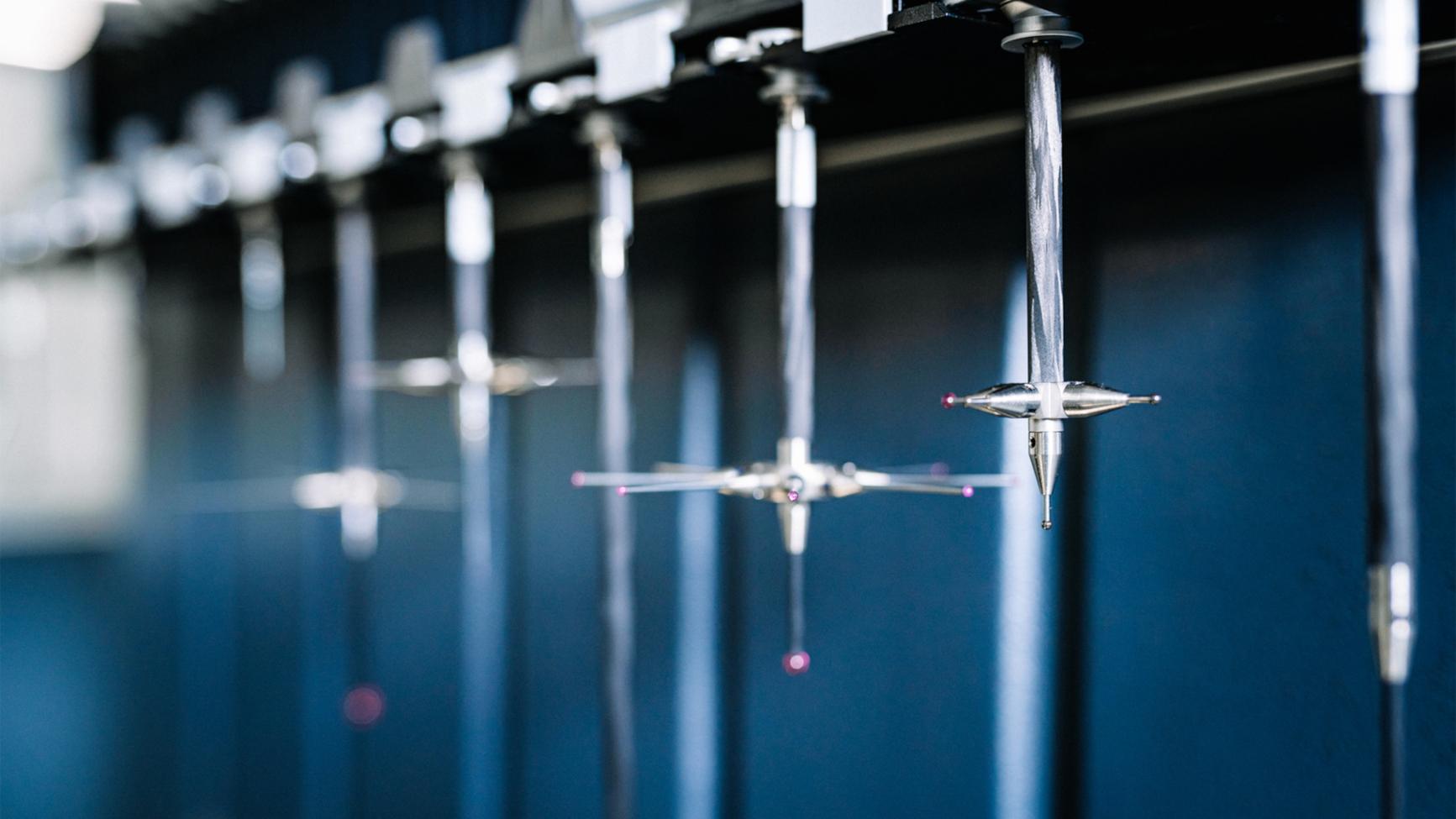

Minimal wear due to maximum quality

Automotive supplier Pankl Racing Systems successfully meets the increasing demands on precision with diamond scanners from ZEISS

03.07.2018

Production accelerated, costs reduced

Volkswagen is accelerating the quality assurance of engine production by using ZEISS DuraMax.

蔡司Integration Series：針對各種測量任務的匹配解決方案

透過蔡司Integration Series產品系列，可以靈活擴充測量解決方案，確保與現有流程的整合，提高生產率和通量。

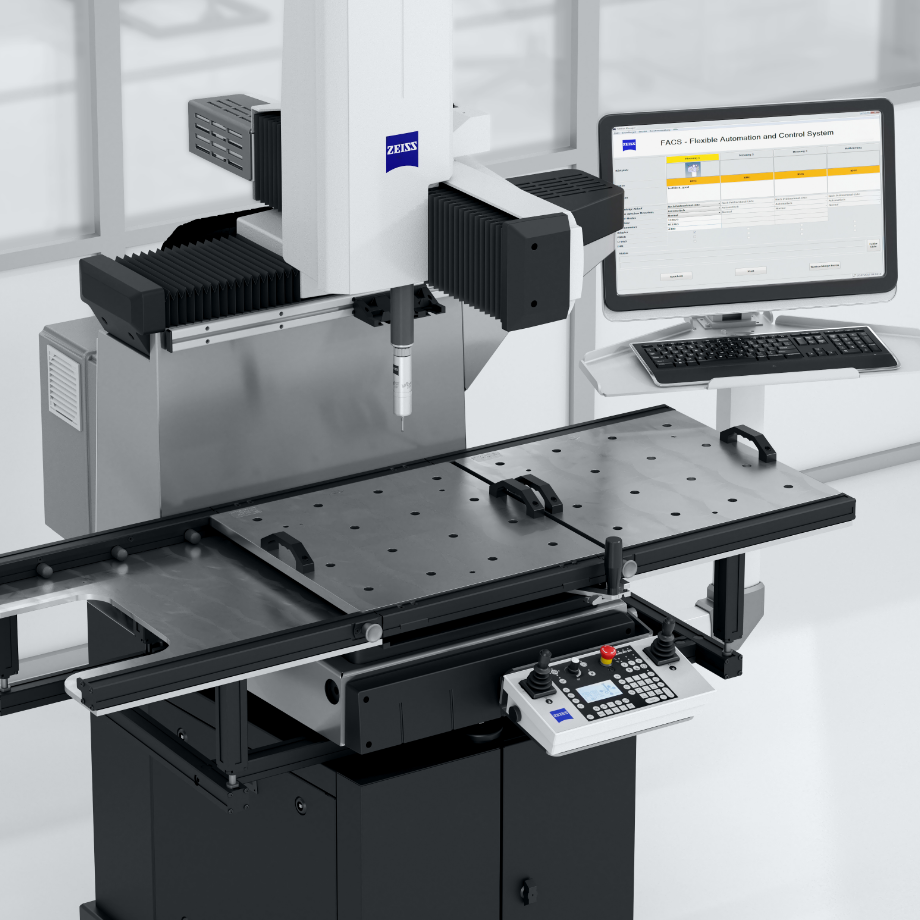

雙機器人系統

蔡司DuraMax的雙機器人系統提高了機器的利用率，因為在測量過程中可以同時夾緊和鬆開工件。此外，該系統還改善了部件處理的人體工程學設計，並防止損壞測量感測器

測量過程中的設置

最佳化三次元量測儀的利用率
工件通量大

了解更多

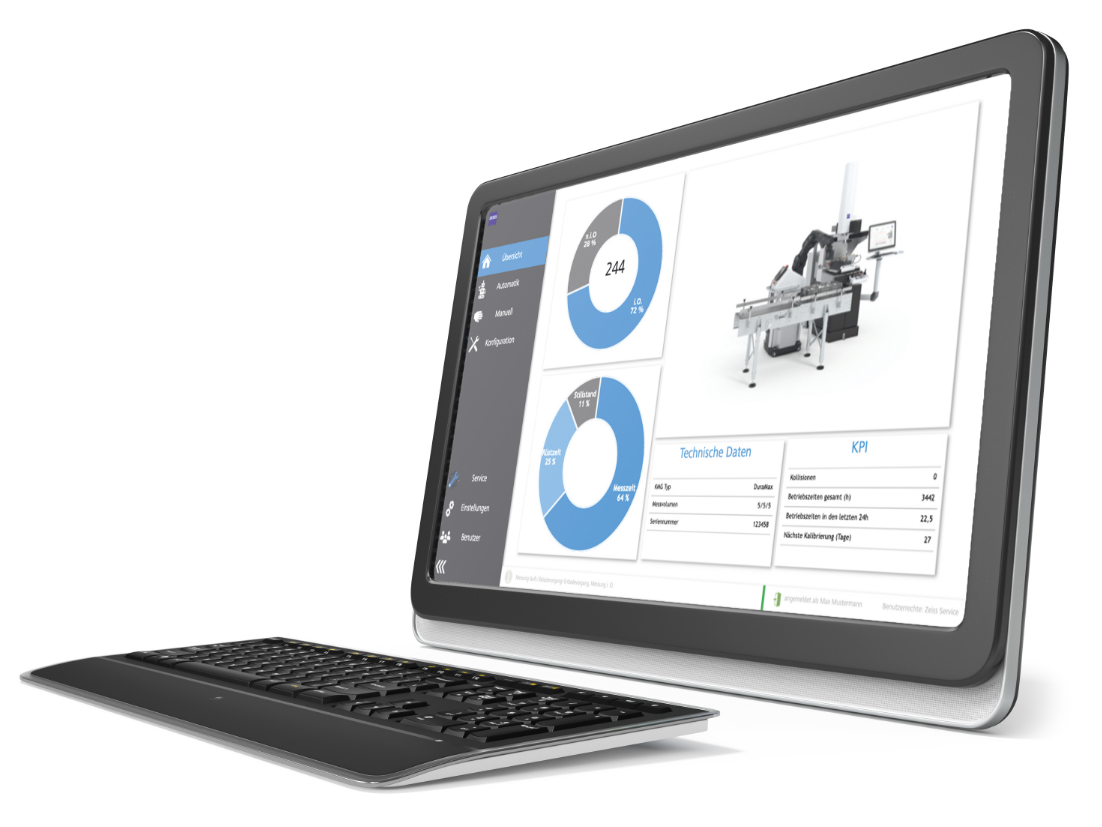

自動化介面

透過蔡司自動化介面，您無需任何工程設計工作即可輕鬆實現測量設備的自動化。除了啟動測量計畫和提供測量結果或機器狀態回饋外，該應用程式還允許您控制三次元量測儀週邊設備。該介面還針對蔡司Integration Series的所有產品進行了預配置。例如，只需點選幾下，即可輕鬆配置自動夾具或託盤進料的控制。您開發的單個夾具也可透過配置進行控制。

三座標測量機週邊輕鬆實現自動化

標準化通訊介面：OPC UA、Profinet、EthernetIP
透過使用者管理，工廠操作員、測量技術人員、設置人員或服務人員可準確查看所需內容
即使是未經培訓的操作員也能以自動和手動模式使用
透過點選和使用者介面直接進行簡單配置，無需複雜的PLC程式設計
高效試運作，項目風險低、成本低

了解更多

技術規格

	DuraMax	DuraMax HTG
測量體積	500 × 500 × 500 mm³	500 × 500 × 500 mm³
長度測量誤差E0，單位為μm E0/E40，單位為µm，MPE符合ISO 10360-2:2009標準	2.4 + L/300 18 °C - 22 °C	2.2 + L/300 18 °C - 22 °C
擴充溫度範圍（蔡司TVA 1）E0/E40，單位為µm	2.7 + L/250 18 °C - 26 °C	2.5 + L/250 18 °C - 26 °C
擴充溫度範圍（蔡司TVA 2）E0/E40，單位為µm	2.9 + L/200 18 °C - 30 °C	2.7 + L/200 18 °C - 30 °C
擴充溫度範圍（蔡司TVA 3）E0/E40，單位為µm	不適用	3.9 + L/100 15 °C - 40 °C
軟體	蔡司CALYPSO	蔡司CALYPSO
觸覺感測器	VAST XXT TL 3	VAST XXT TL 3
測針長度	徑向可達65 mm（星形測針）	徑向可達65 mm（星形測針）
探頭直徑	0.3 - 8 mm	0.3 - 8 mm

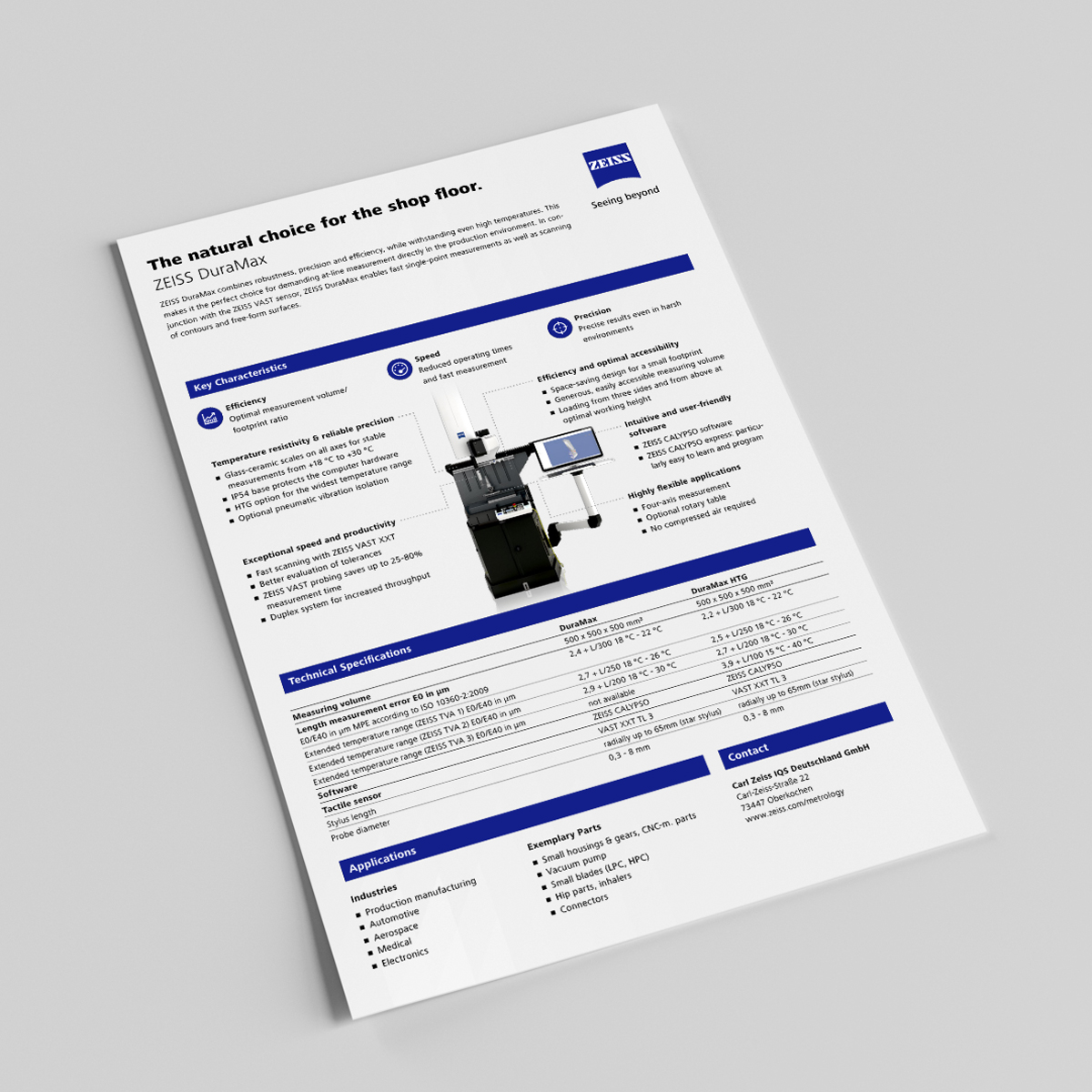

關於蔡司DuraMax的所有資訊概覽
