蔡司SPECTRUM系列

蔡司SPECTRUM系列

在同類產品中具有出色的性能和靈活性
蔡司Spectrum系列
聯絡我們

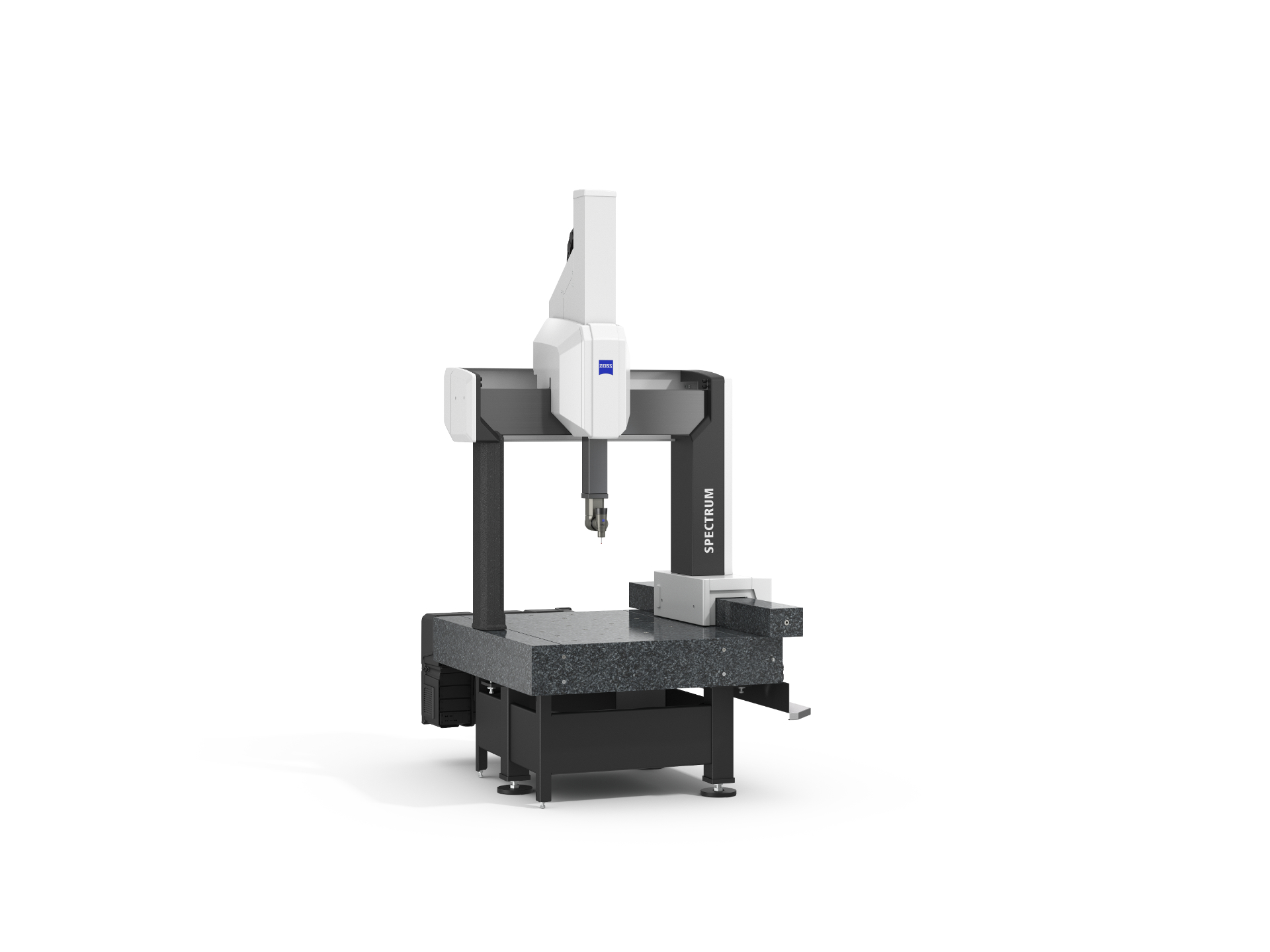

瞭解蔡司SPECTRUM系列

蔡司SPECTRUM系列在同類產品中獨樹一幟。橋式三次元量測儀具有高精度值和高感測器靈活性。先進的技術、高效的流程、選配的主動掃描以及針對各種部件和應用的高精度測量結果，都將使您受益匪淺。除了可靠的觸覺測量外，蔡司SPECTRUM三次元量測儀還與新型鐳射掃描器蔡司LineScan One相容，提供光學掃描功能。光學掃描是此類產品的一大亮點，具有高性價比。

  • 蔡司SPECTRUM

    接觸式和光學掃描
    蔡司SPECTRUM

    新型蔡司SPECTRUM可使用各種感測器進行接觸式掃描，也可使用LineScan One進行光學掃描。蔡司SPECTRUM現在具有更高的精度，測量範圍增加了200 mm。

    了解更多

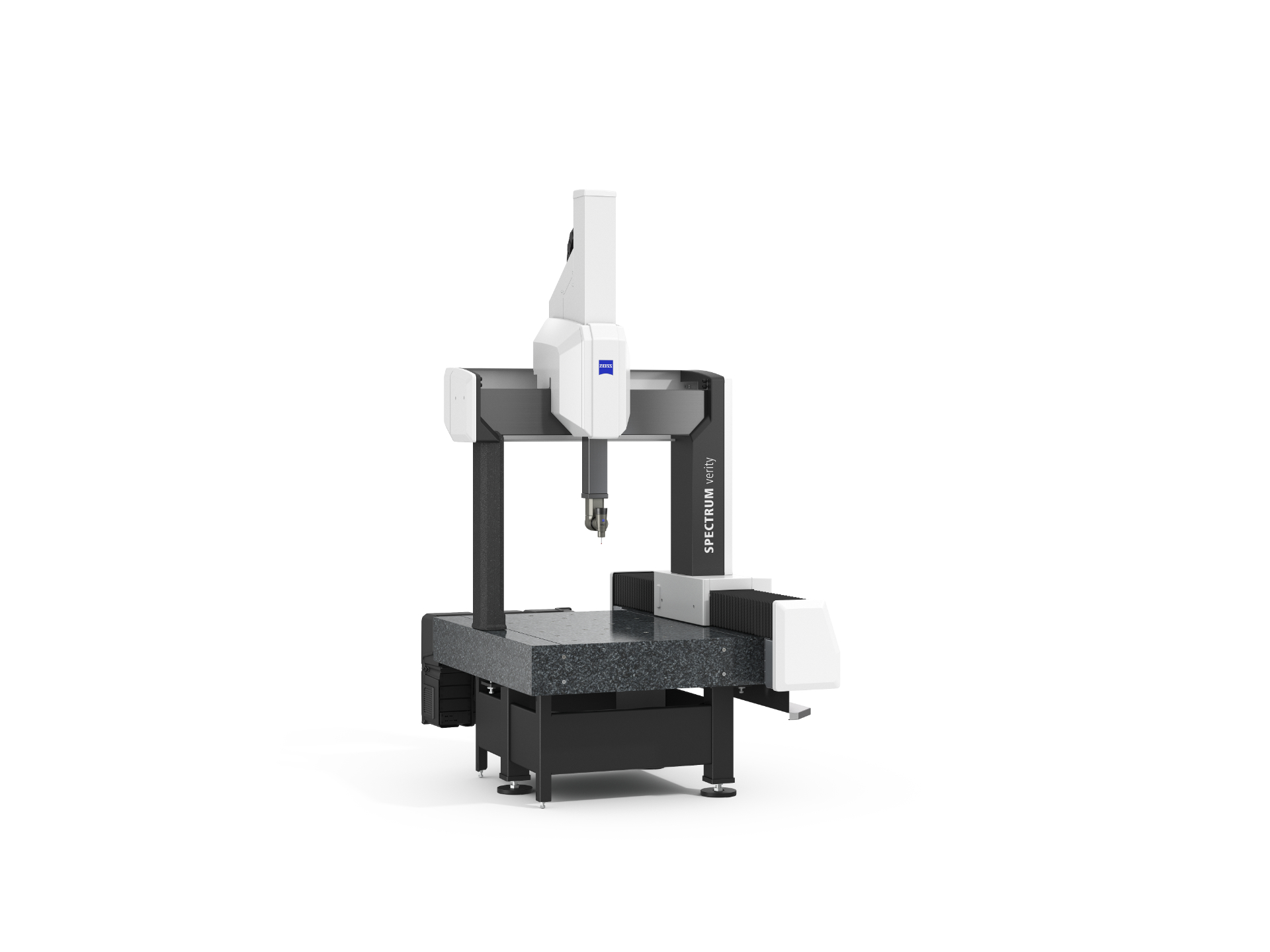

  • 蔡司SPECTRUM verity

    使用蔡司VAST XT gold進行主動掃描
    蔡司SPECTRUM verity

    蔡司SPECTRUM verity提供更高的精度值和更大的感測器靈活性，包括蔡司VAST XT gold。透過該感測器，蔡司SPECTRUM verity可提供主動掃描功能，這代表快速、準確的掃描具有高度靈活性。

    了解更多

優勢

無論是單點測量、掃描模式、用於複雜結構的RDS還是光學測量，蔡司SPECTRUM系列都能為您提供最佳性價比和量身訂製的解決方案。這樣就可以根據應用情況輕鬆做出決策。

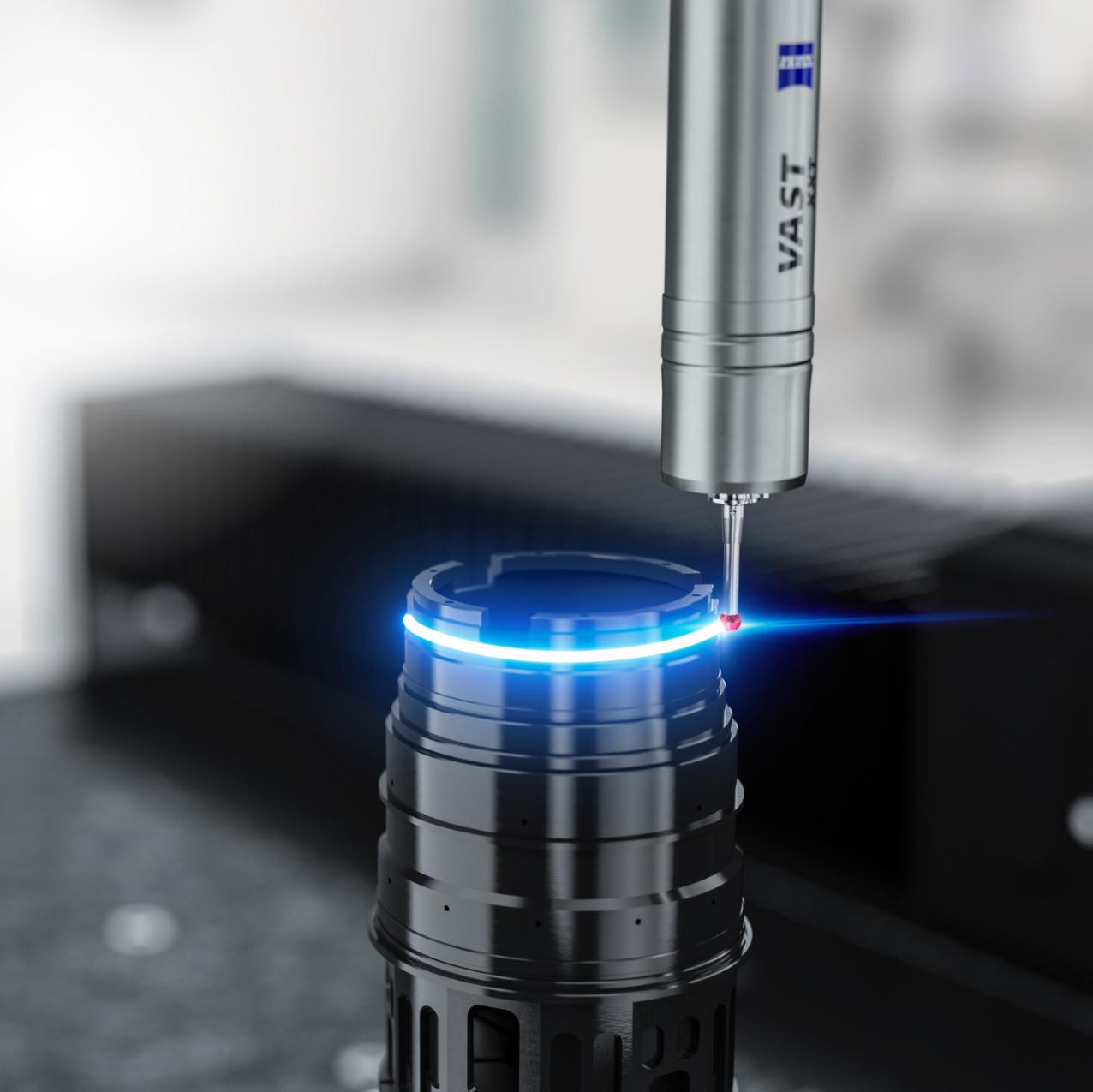

值得信賴的掃描技術

值得信賴的掃描技術

蔡司SPECTRUM提供同類產品中較高的性能。透過對多個單點進行掃描，可消除單點測量產生的誤差，從而獲得更可靠的結果。

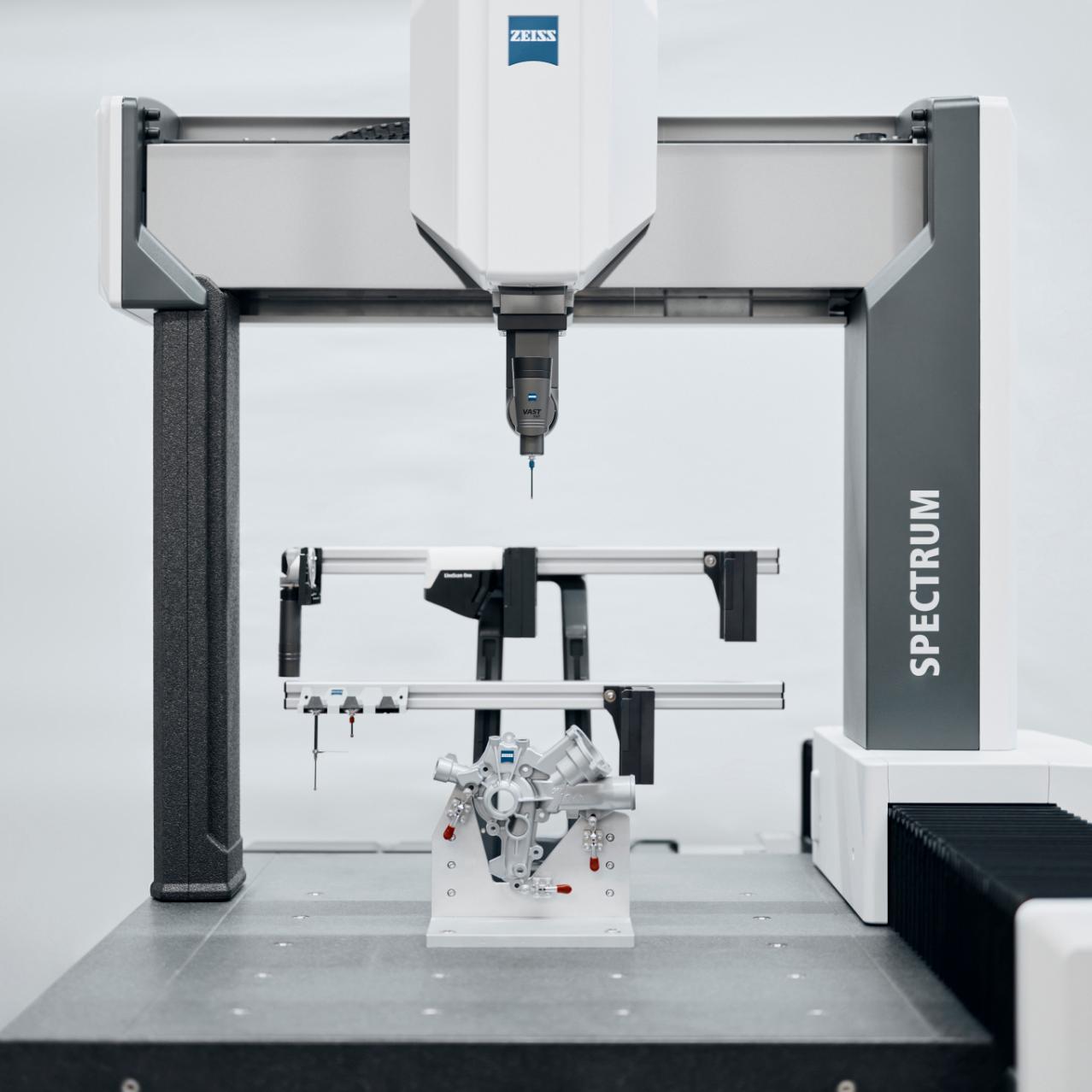

接觸式和光學掃描

接觸式和光學掃描

透過新型LineScan One鐳射掃描器，蔡司SPECTRUM將觸覺掃描和光學掃描合二為一。雙掃描功能可提高效率，滿足日益增長的幾何形狀複雜工件的需求。

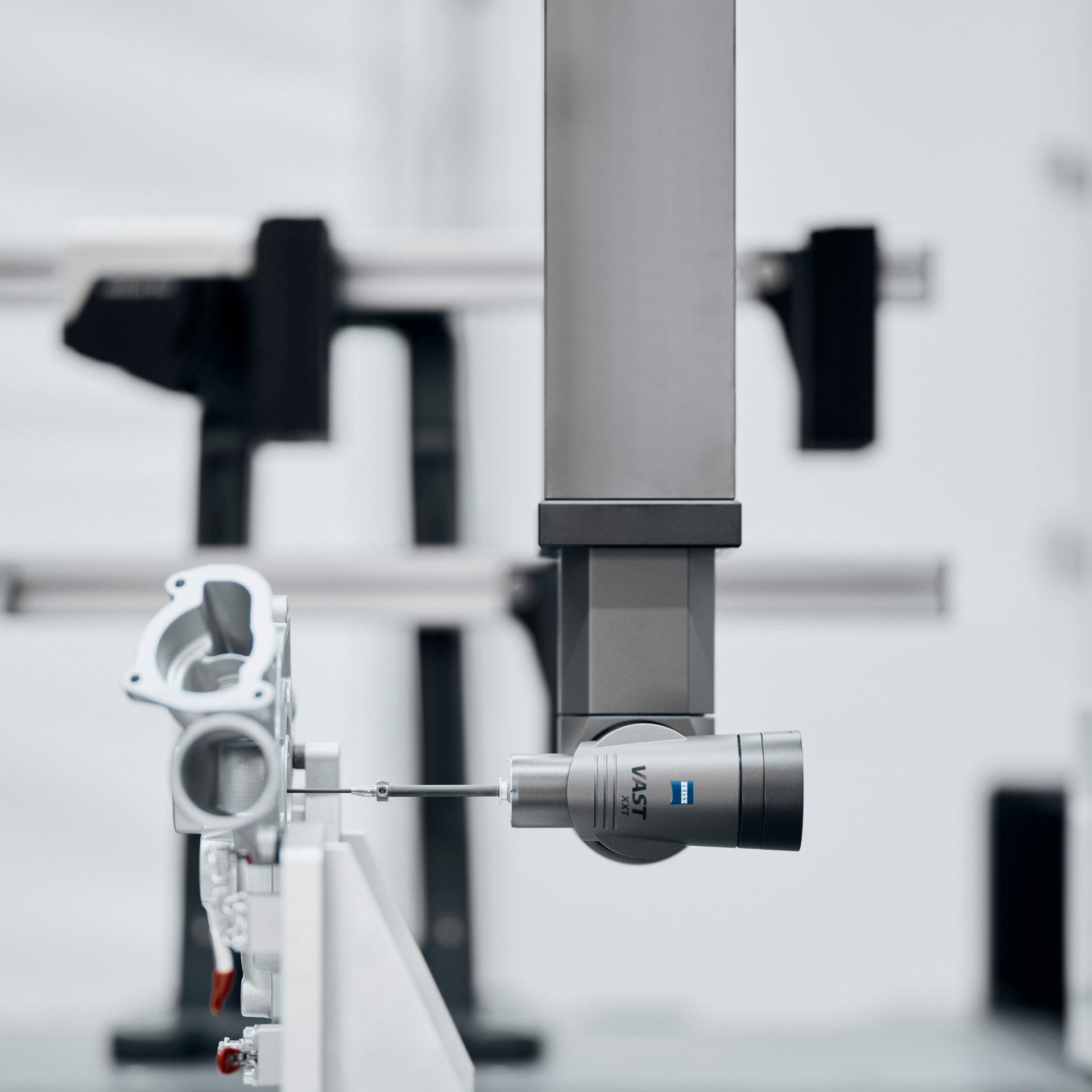

精巧的占地空間與測量體積

精巧的占地空間與測量體積

2.2 m2的小占地面積（包括背包控制器箱）為測量室保留更多空間。此外，新型感測器設計緊湊，可節省30%的測量空間。

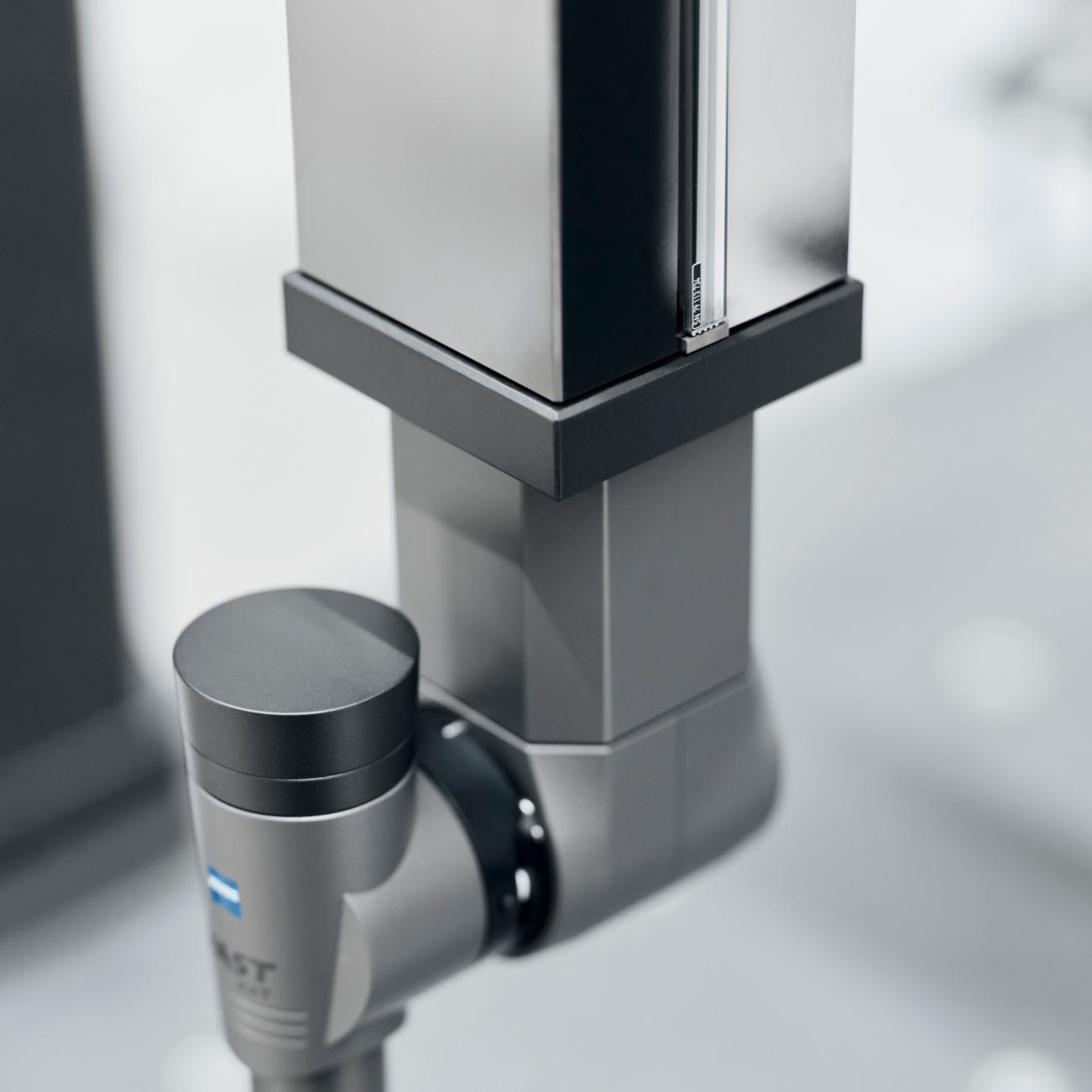

系統穩定性和可靠性

系統穩定性和可靠性

蔡司SPECTRUM配有玻璃陶瓷柵尺，在很寬的溫度範圍內幾乎沒有膨脹。堅固的底架和三腳架構造提供了出色的力轉換和防震保護。

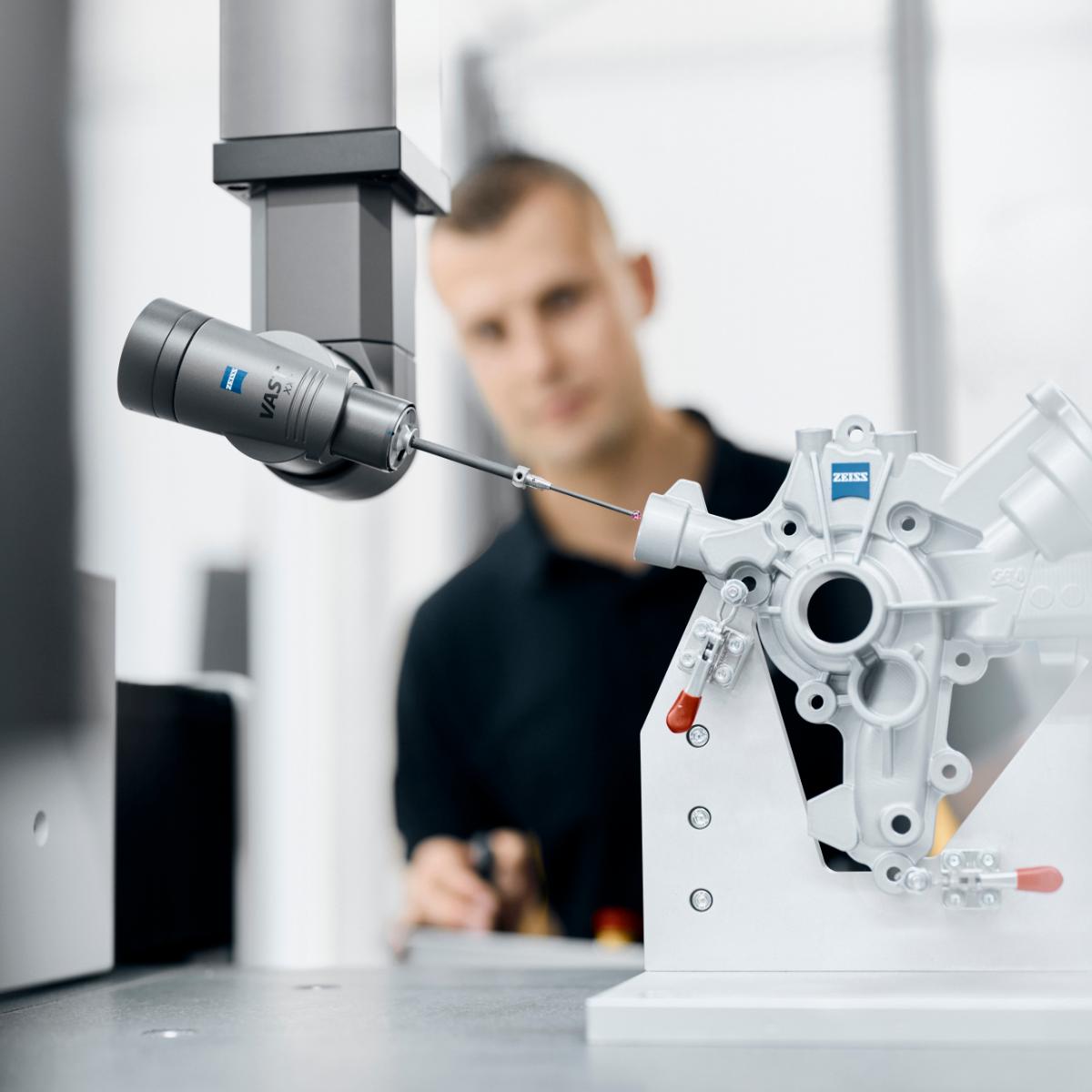

靈活性和效率

靈活性和效率

蔡司SPECTRUM的A軸和B軸步進範圍為5°，可實現5,184個位置；蔡司SPECTRUM verity的步進範圍為2.5°，可實現20,736個位置。有了CAA，完成全部資格認證只需12分鐘。

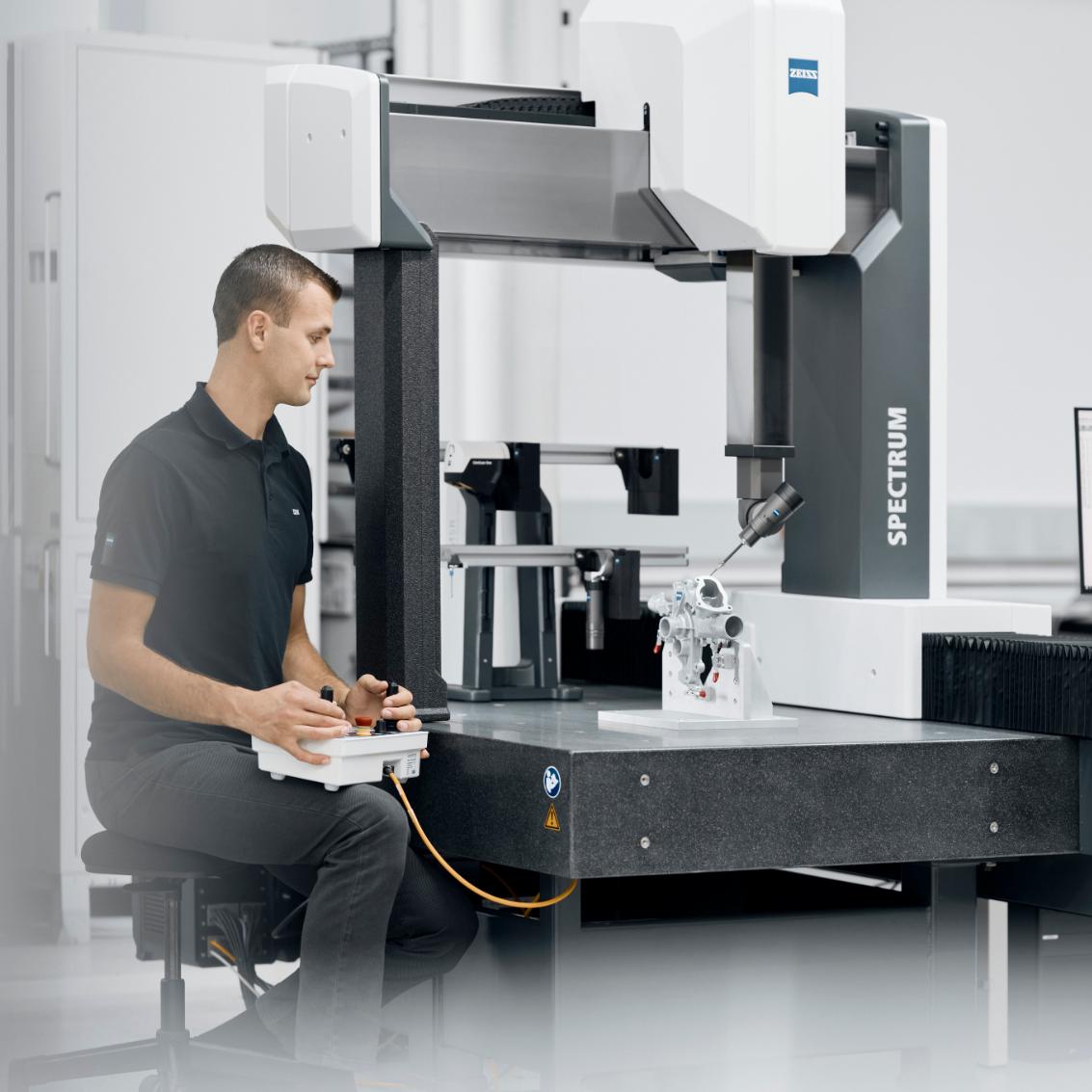

人體工程學與易用性

人體工程學與易用性

機器操作員在三次元量測儀前的工作位置非常人性化，符合人體工程學原理。蔡司SPECTRUM的整體高度和占地面積都有所降低，進一步支援符合人體工程學的工作條件。

技術比較

蔡司SPECTRUM
蔡司SPECTRUM verity

類型

測量室內的橋式三次元量測儀

測量室內的橋式三次元量測儀

尺寸

7/7/6;7/10/6
9/12/6; 9/18/6

7/7/6;7/10/6
9/12/6; 9/18/6

相容的感測器

RDS-CR5-CAA / VAST XXT TL3 / TL1
RDS-CR5-CAA / VAST XXT TL3緊湊型設計
VAST XXT direct / LineScan One

RDS-CR1-CAA / VAST XXT TL3 / TL1
RDS-CR1-CAA / VAST XXT TL3緊湊型設計
VAST XT gold
VAST XXT direct / LineScan One

精度

最多：1.8+L/250

最多：1.7+L/300

軟體

蔡司CALYPSO

蔡司CALYPSO

靈活掃描

蔡司SPECTRUM是測量汽車產業中從小型電子設備到大型外殼的理想工具。

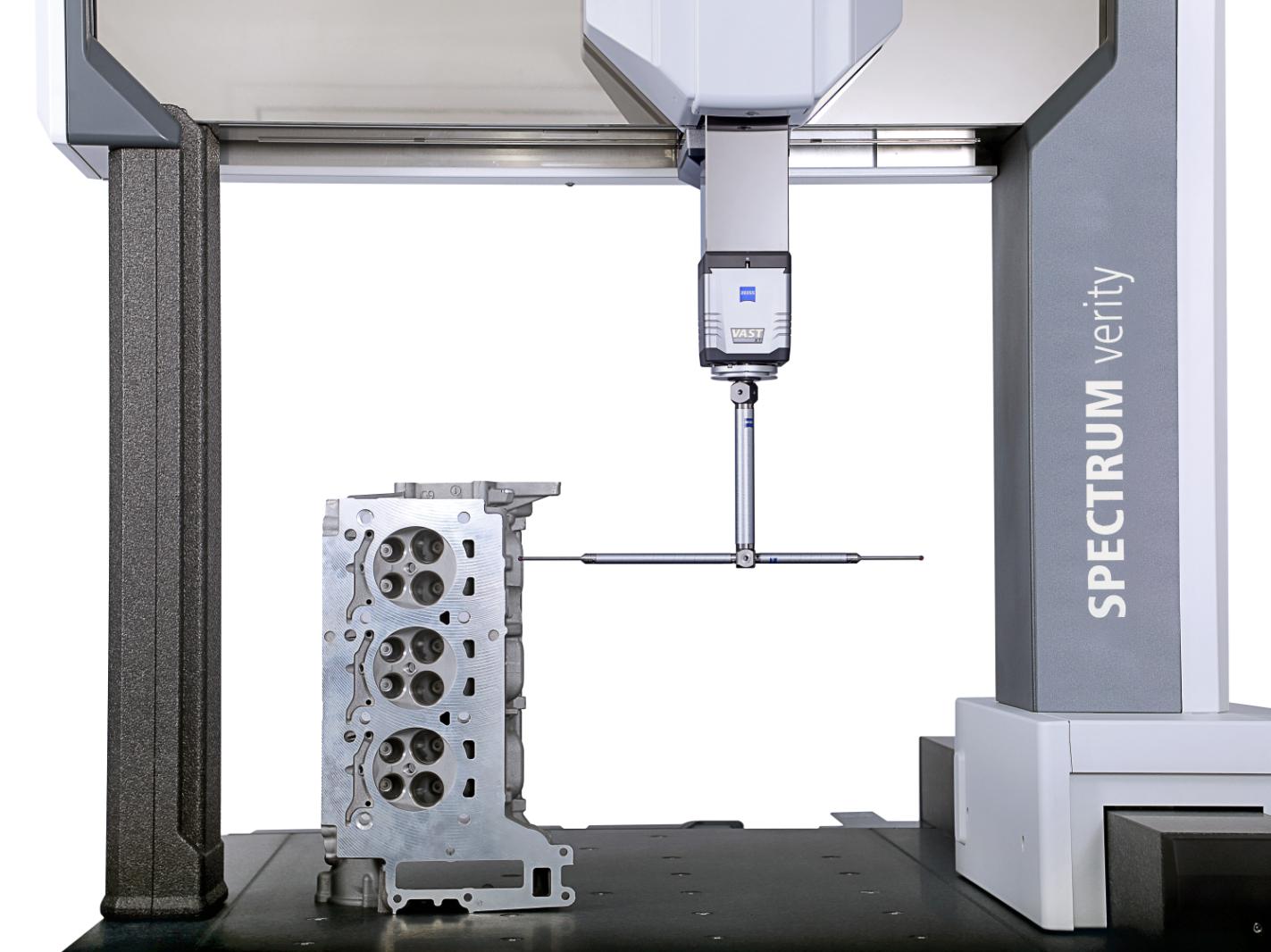

  • 可靠的接觸式和主動掃描

    可靠的接觸式和主動掃描

    蔡司的接觸式掃描技術具有極高的操作安全性、精度和通量。整個部件整個零件能夠透過流暢且連續的移動來進行測量，這樣可以實現更快的測量速度、消除環境影響，並能獲取多得多的資料。

    透過蔡司VAST XT gold感測器，蔡司SPECTRUM verity還提供主動掃描功能。該系統使用由軟體控制的電磁鐵和施力控制器，其合力為零。能以更快的測量速度實現更高的精度，也是非標準幾何形狀的理想之選。

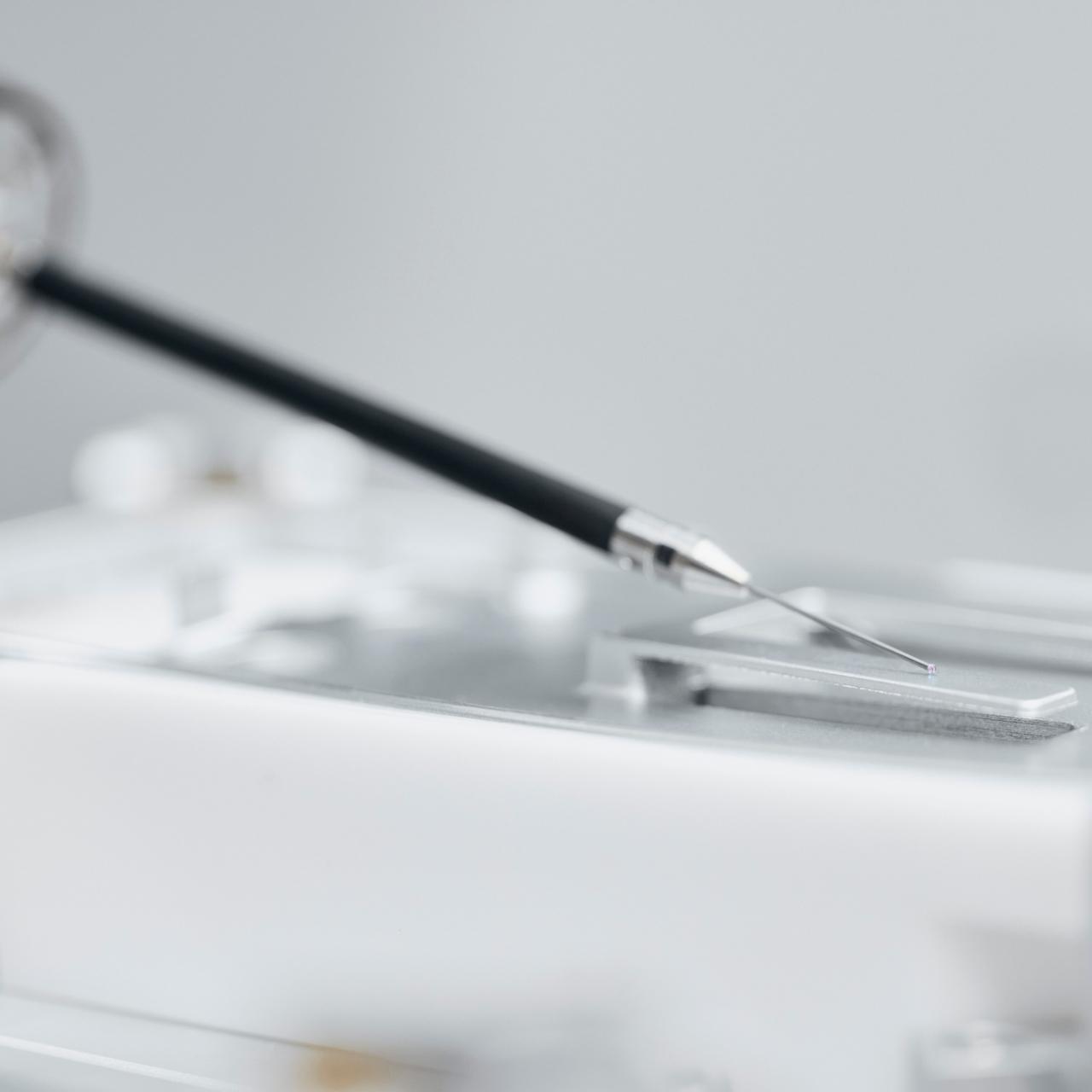

  • 搭配VAST XXT TL1感測器的蔡司SoftTouch模式可對微小而柔韌的金屬部件進行觸覺測量，而無需將其彎曲。

    帶VAST XXT TL1的蔡司SoftTouch模式

    VAST XXT TL1感測器的蔡司SoftTouch模式可實現該級別中的出色觸覺測量性能，適用於非常小的結構和易於彎曲的鈑金。由於材料的彎曲程度減小，軟觸模式在對易變形零件進行單點測量和掃描測量時，都能提供可重複性，實現更高的測量速度以及極高的精度。

    客戶可以靈活地為標準件和柔性部件選擇更高的效率或更高的精度。準確而快速的結果可節省多達40%的測量週期時間。

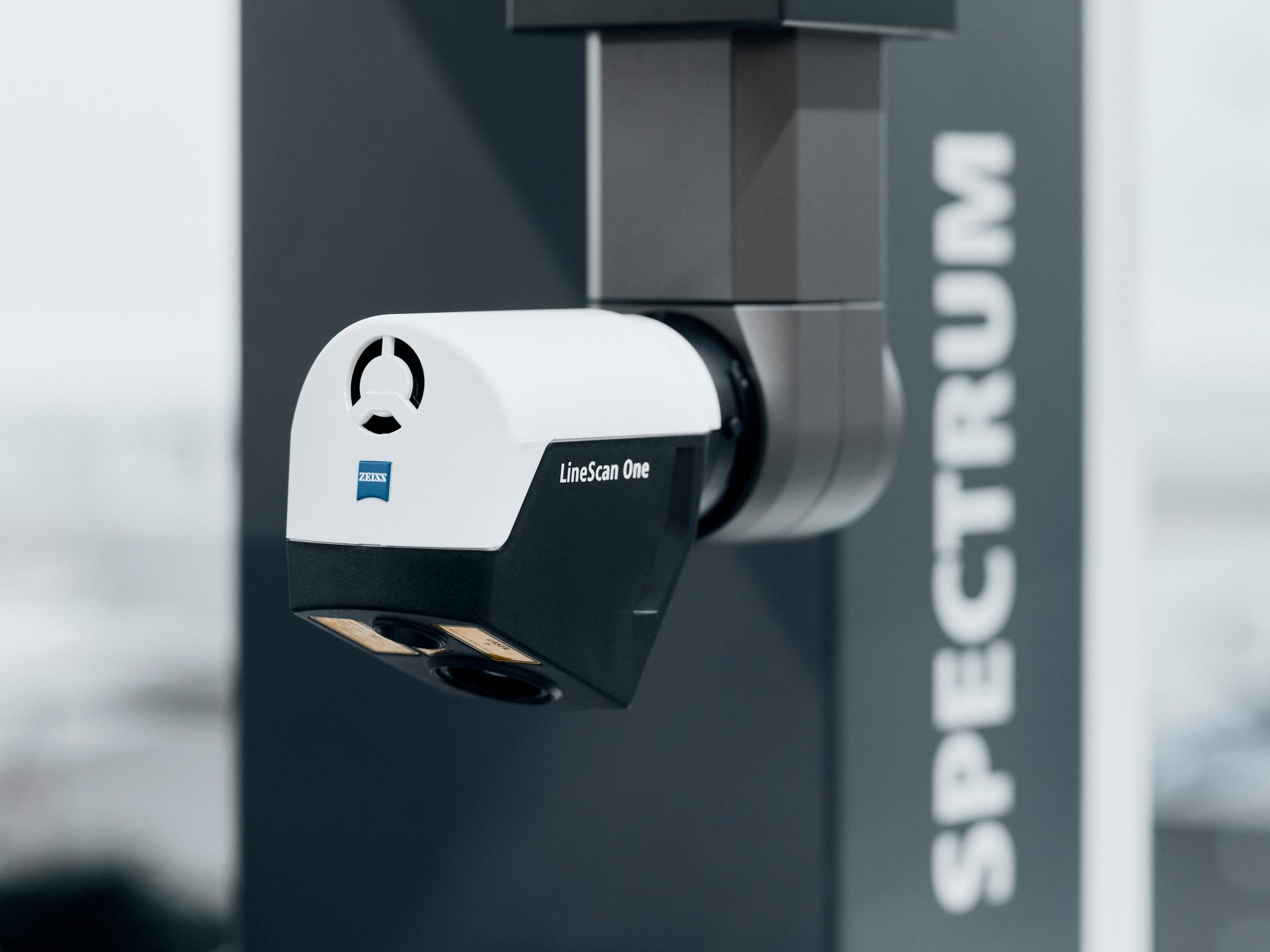

  • 光學感測器蔡司LineScan One配有RDS on蔡司SPECTRUM。

    用於光學掃描的LineScan One

    LineScan One是一種光學鐳射三次元量測儀，可捕捉龐大的點雲，用於比較標稱和實際幾何尺寸。光學掃描選項使蔡司SPECTRUM在同類產品中獨樹一幟。

    LineScan One一覽：

    • 性價比高
    • 精度高達20微米
    • 直接將功能強大的軟體內置於蔡司CALYPSO，實現單一易用介面，並在未來擴充功能（帶旋轉台的四軸測量）
    • 速度極快，每秒232 960個點

應用

  • 工業

    利用蔡司SPECTRUM，您可以測量工業零部件，例如數控加工零件、配件外殼以及機械部件。

  • 電子器件

    蔡司SPECTRUM是掃描小型電子設備（包括連接器、外殼、中框或薄箔片）的理想之選。

  • 汽車

    在汽車產業，蔡司SPECTRUM適用於小型外殼、衝壓件、數控加工件和塑膠件。

  • 工作研討會

    蔡司SPECTRUM是測量製造部件、鈑金件、衝壓件和塑膠件的絕佳搭配。

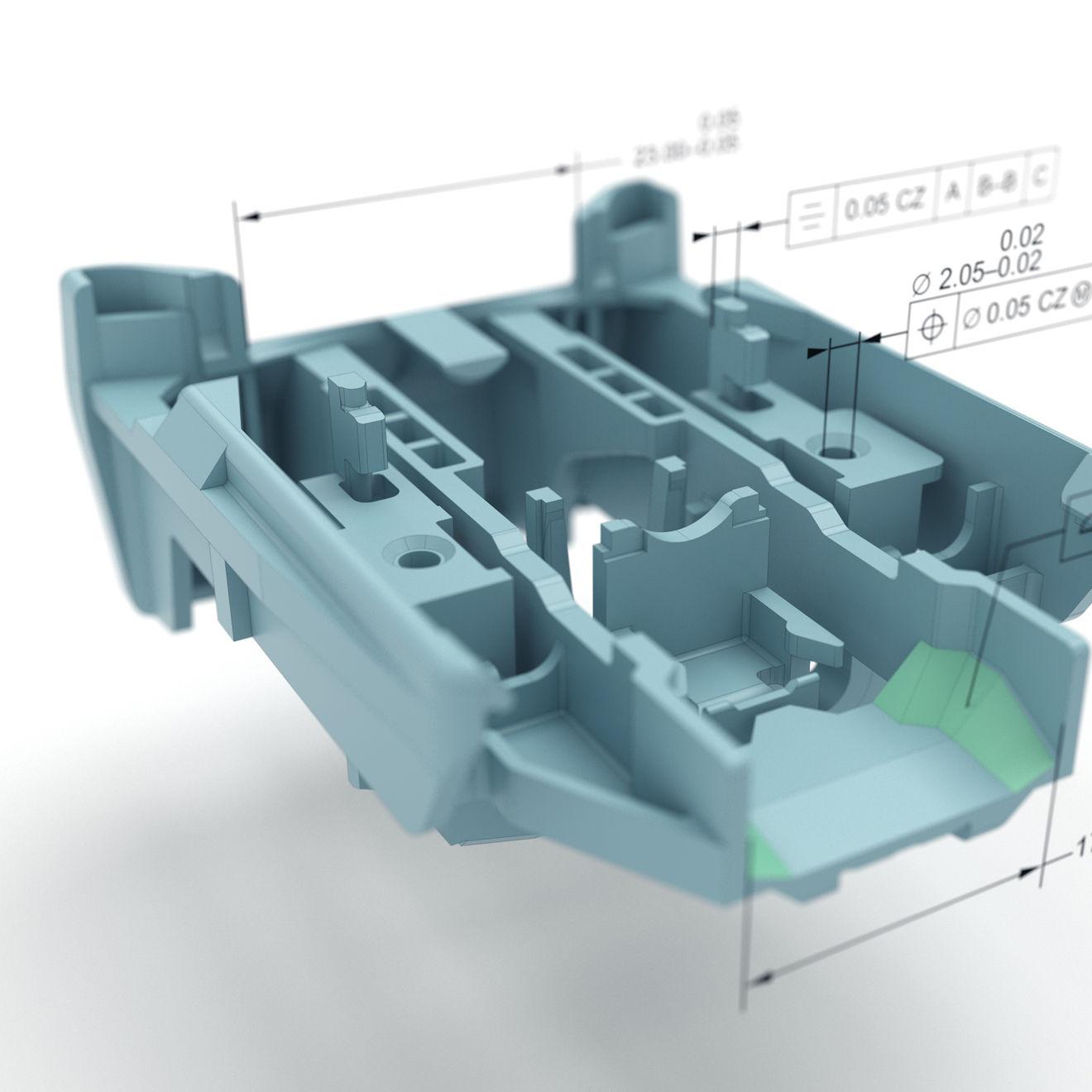

蔡司CALYPSO

蔡司CALYPSO軟體

尺寸測量技術軟體

蔡司CALYPSO簡單、快速、可靠地測量標準幾何形狀。點選所需的功能，即可輕鬆編制測量計畫。軟體可自動生成最佳的運作軌跡。憑藉眾多選配擴充功能，蔡司CALYPSO VAST probing和蔡司CALYPSO pallet optimizer等蔡司CALYPSO還能為特殊要求提供合適的工具。這些功能可使測量速度提高25%。
