蔡司MICURA

橋式三次元量測儀

蔡司MICURA

為小型零部件提供高精度

蔡司MICURA為小型工件的精度確立了標準，它融合了諸如蔡司VAST XT gold主動掃描測頭、蔡司VAST XTR gold、導覽技術以及新型創新性三次元量測儀修正等先進技術，從而在同級別產品中具備更高精度。

精度高，精度< 1µm
主動掃描和導覽技術
採用空氣軸承，穩定性高
選配配旋轉工作臺，提高四軸掃描的靈活性

在精度方面處於優勢地位

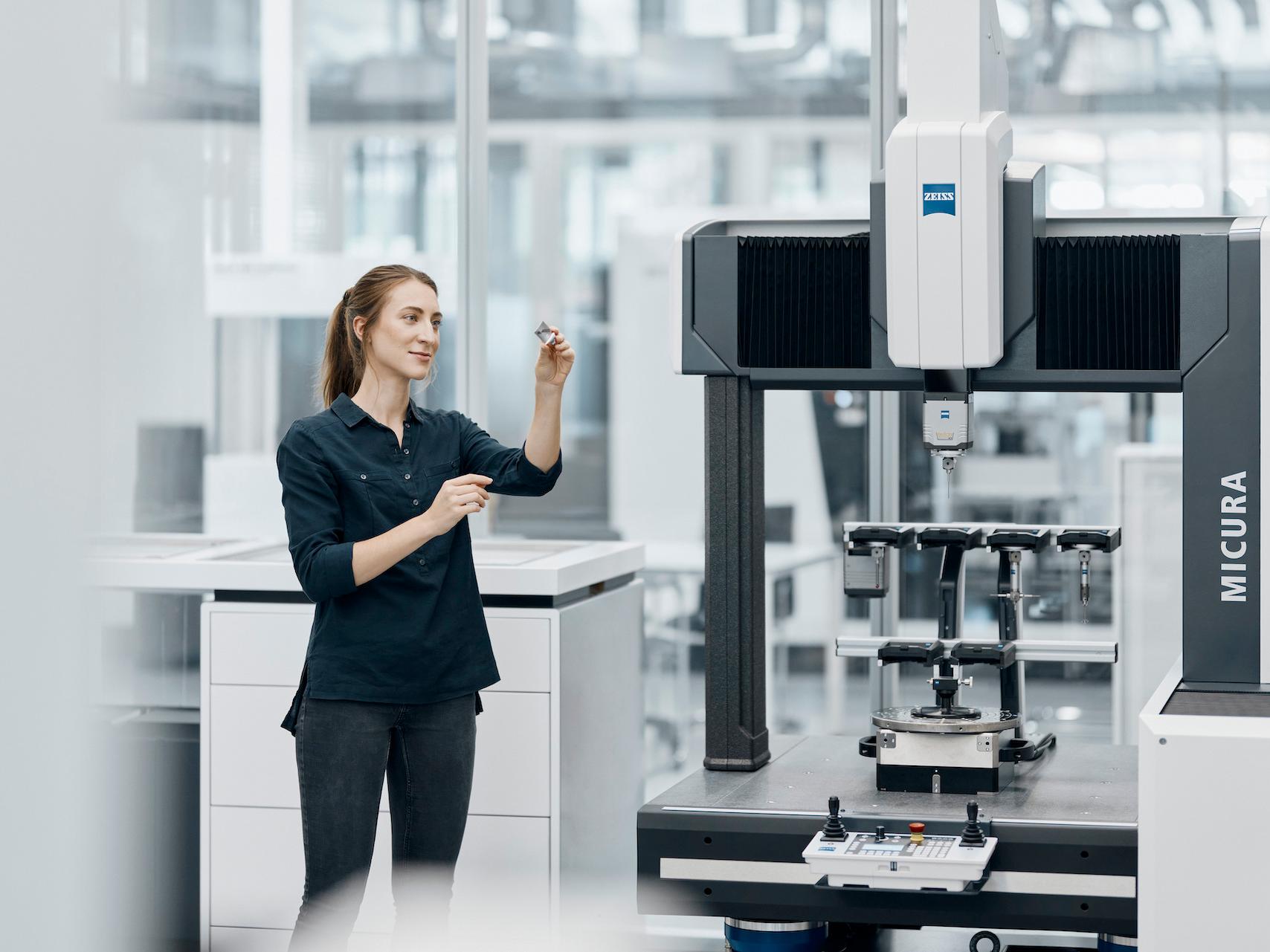

蔡司MICURA是滿足工業生產新要求的解決方案，在工業生產中，部件變得越來越緊湊，對精度的要求也越來越高。

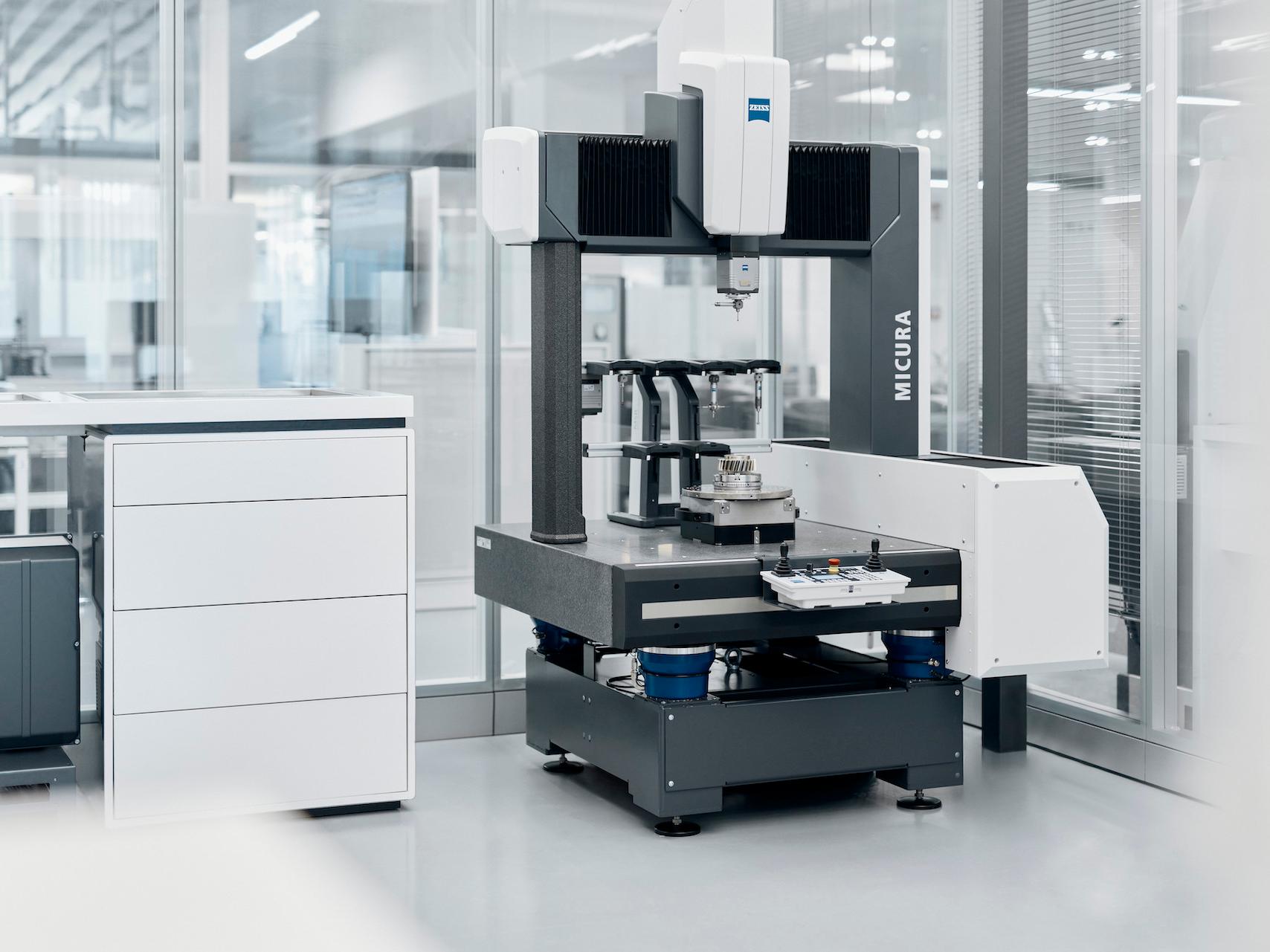

結構緊湊、高度精準

蔡司MICURA配備了蔡司VAST XT gold或VAST XTR gold高端探頭和導覽技術，可提供測量精度小於一微米的主動掃描。蔡司MICURA在公差要求嚴格的小型複雜部件上（例如光學、醫療技術或電子等領域）尤其顯示出其優勢。儘管三次元量測儀尺寸小巧，但其測量體積卻可達到500 × 700 × 600 mm，大大超過同類機器。

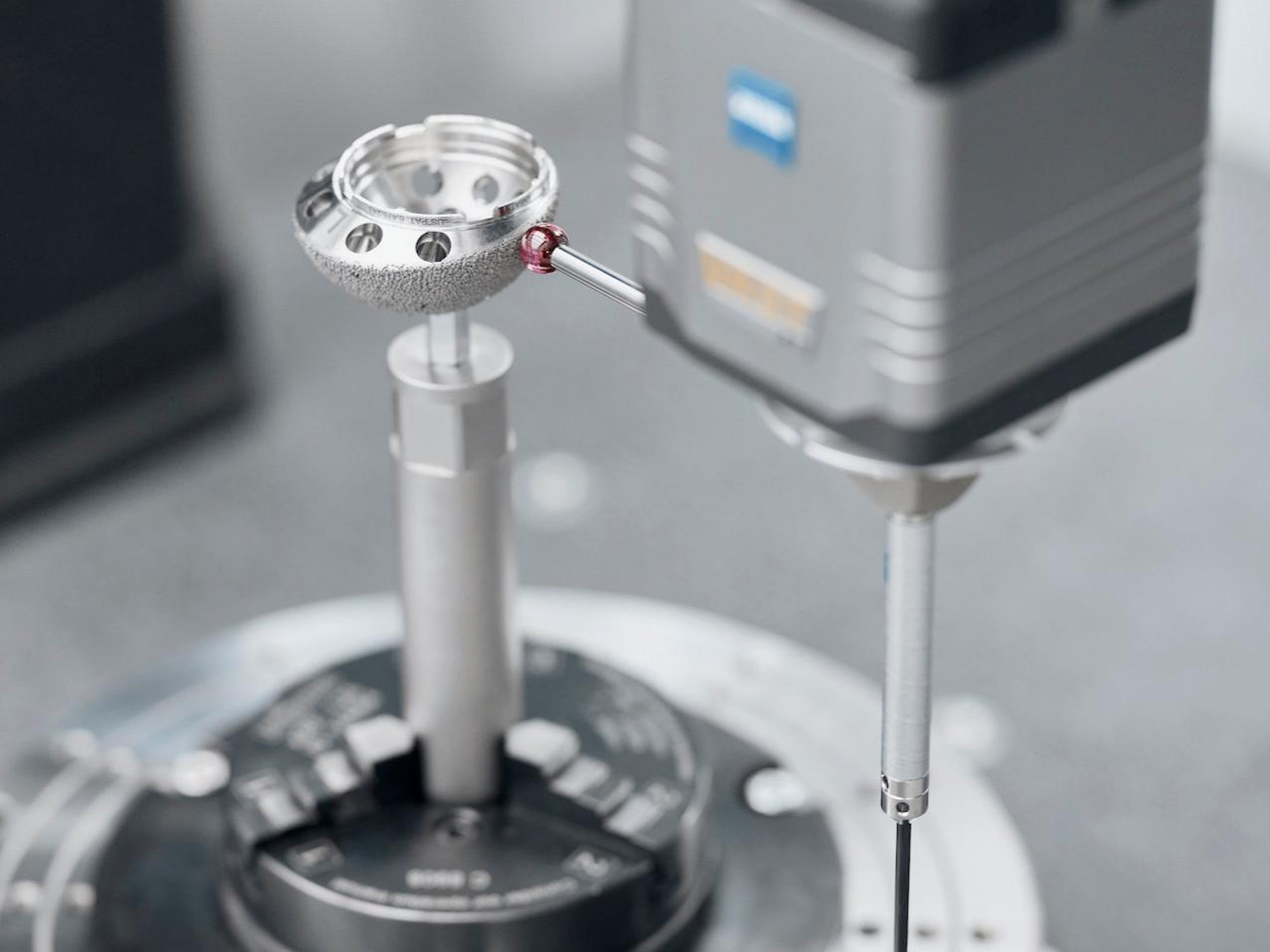

高精度高速掃描

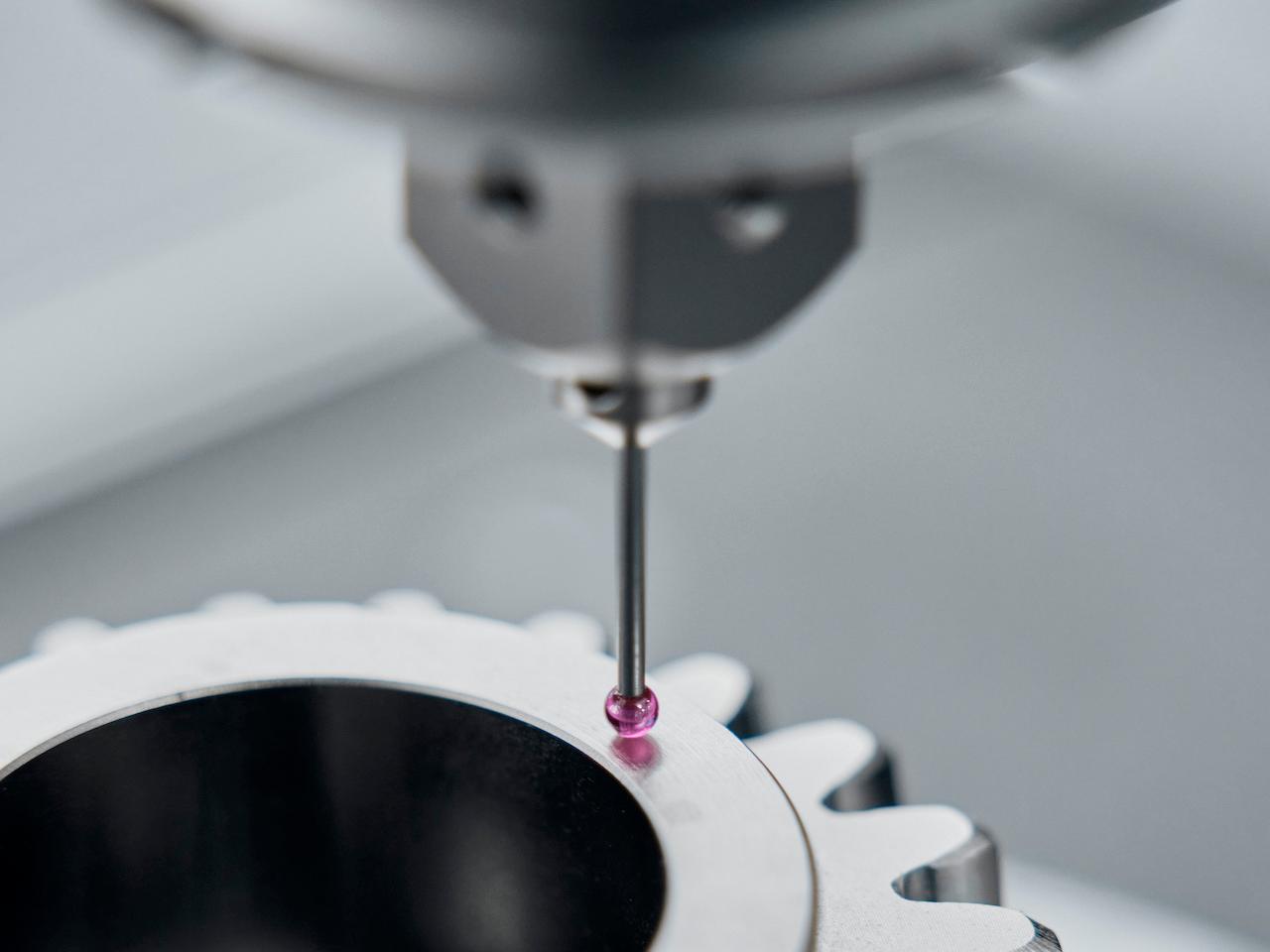

蔡司VAST XT gold和VAST XTR gold探頭可實現高速掃描，每秒可掃描多達500個測量點。除幾何參數外，圓度或平面度等形狀和位置參數也可在短時間內精準測量。VAST XT gold探頭可配備小測試球。最小的測頭直徑僅為0.3 mm。

自動測量速度

蔡司MICURA標配VAST navigator技術，可在確保測量精度的前提下自動設置理想的測量速度，從而顯著縮短測量時間。蔡司MICURA在精度要求較高的地方移動稍慢。例如輪廓較簡單或測量要求較少，則三次元量測儀的移動速度就會更快。

得益于切向趨近與掃描、螺旋掃描以及快速動態測針校準功能，導覽技術能夠進一步節省時間。

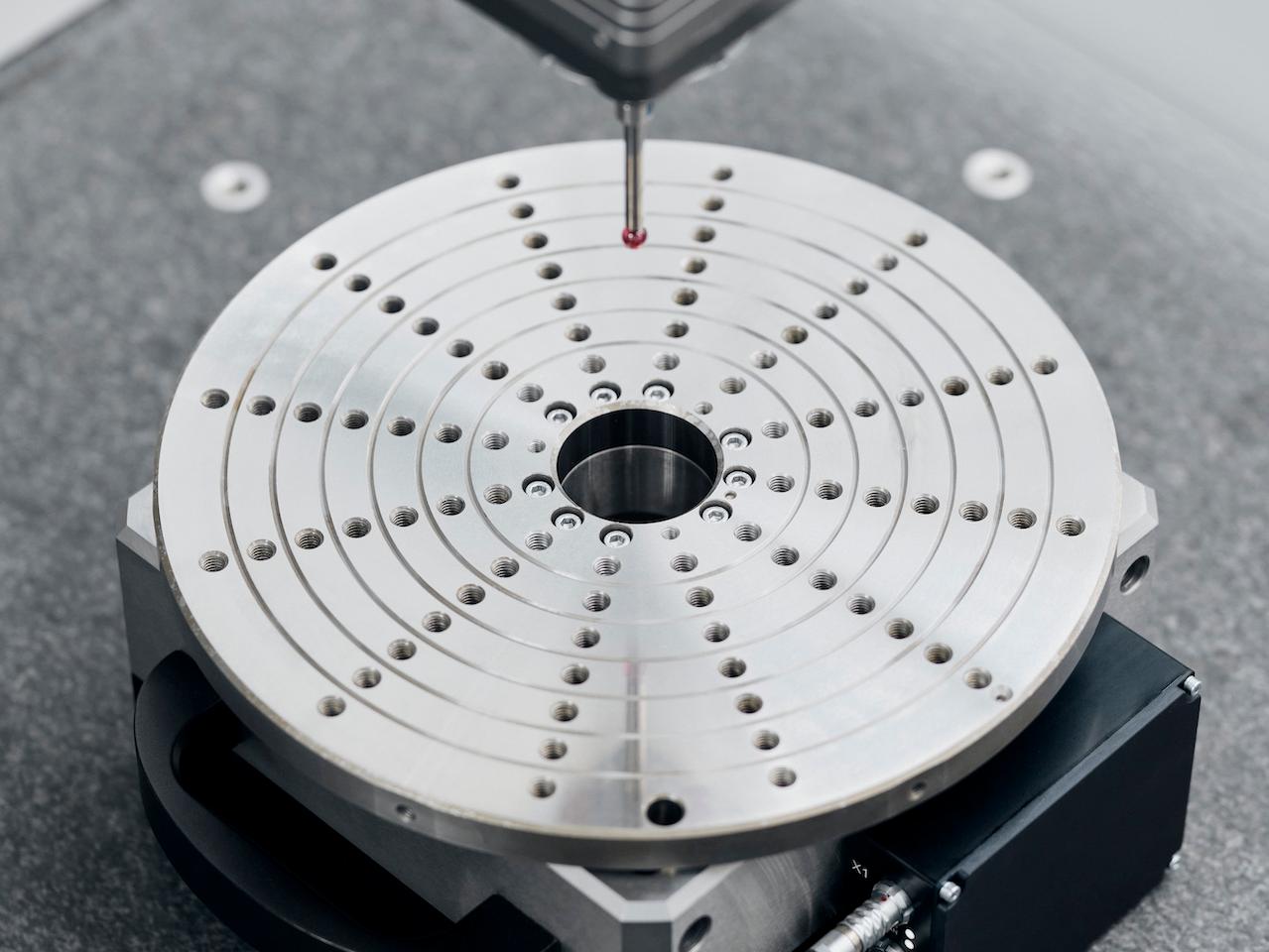

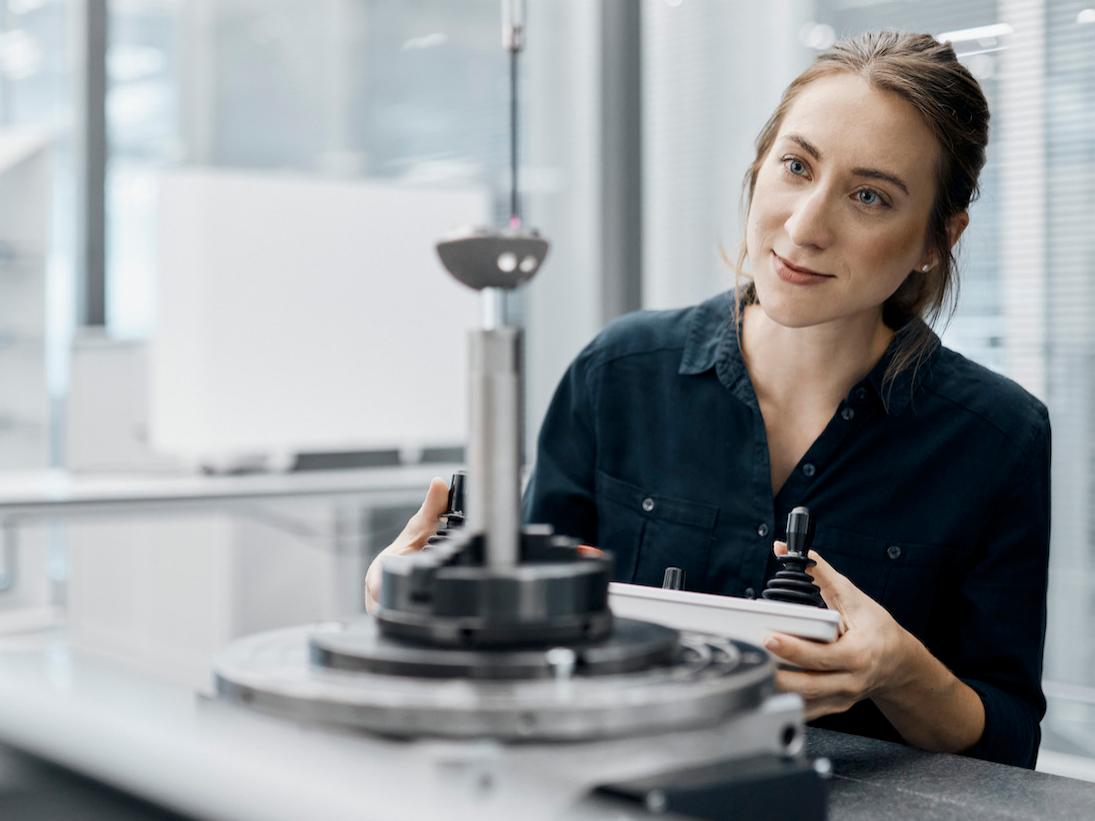

利用蔡司旋轉台提高靈活性

靈活的蔡司RT-RB-100-1轉檯可根據需要作為一種裝調配置安裝在測量區域內，之後又能方便地移出測量區域。該選項可在一台機器上實現四軸測量。

技術要點

電腦輔助精度改進（CAA）

透過電腦對由動態慣性效應引起的誤差分量進行修正。

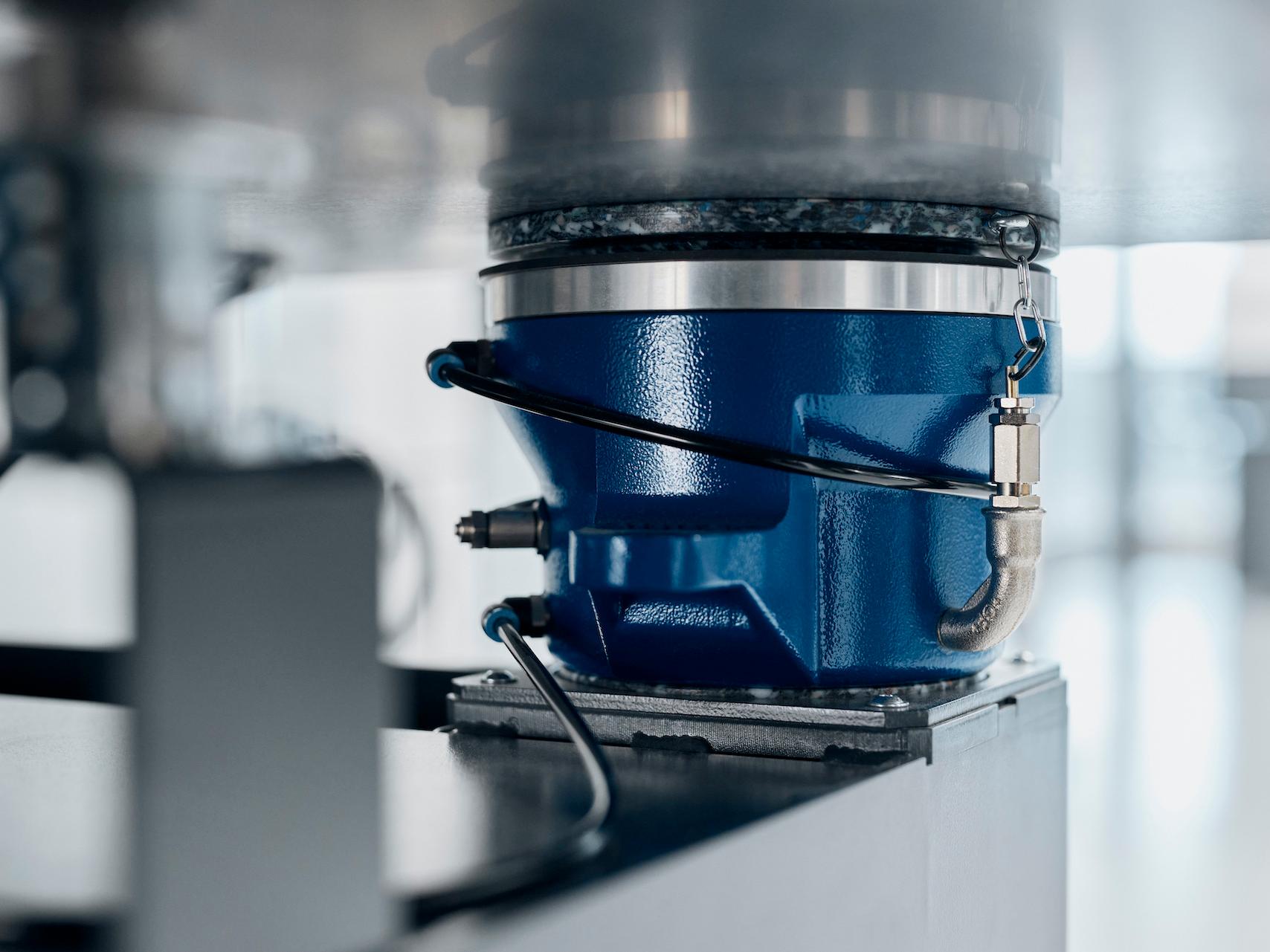

空氣軸承和減震器

蔡司四面空氣軸承保證了穩定性和測量精度。還可選配主動式減震器，以最佳化地板振動的過濾效果。
溫度感測器

兩個用於記錄工件溫度的感測器是蔡司MICURA基本設備的一部分。

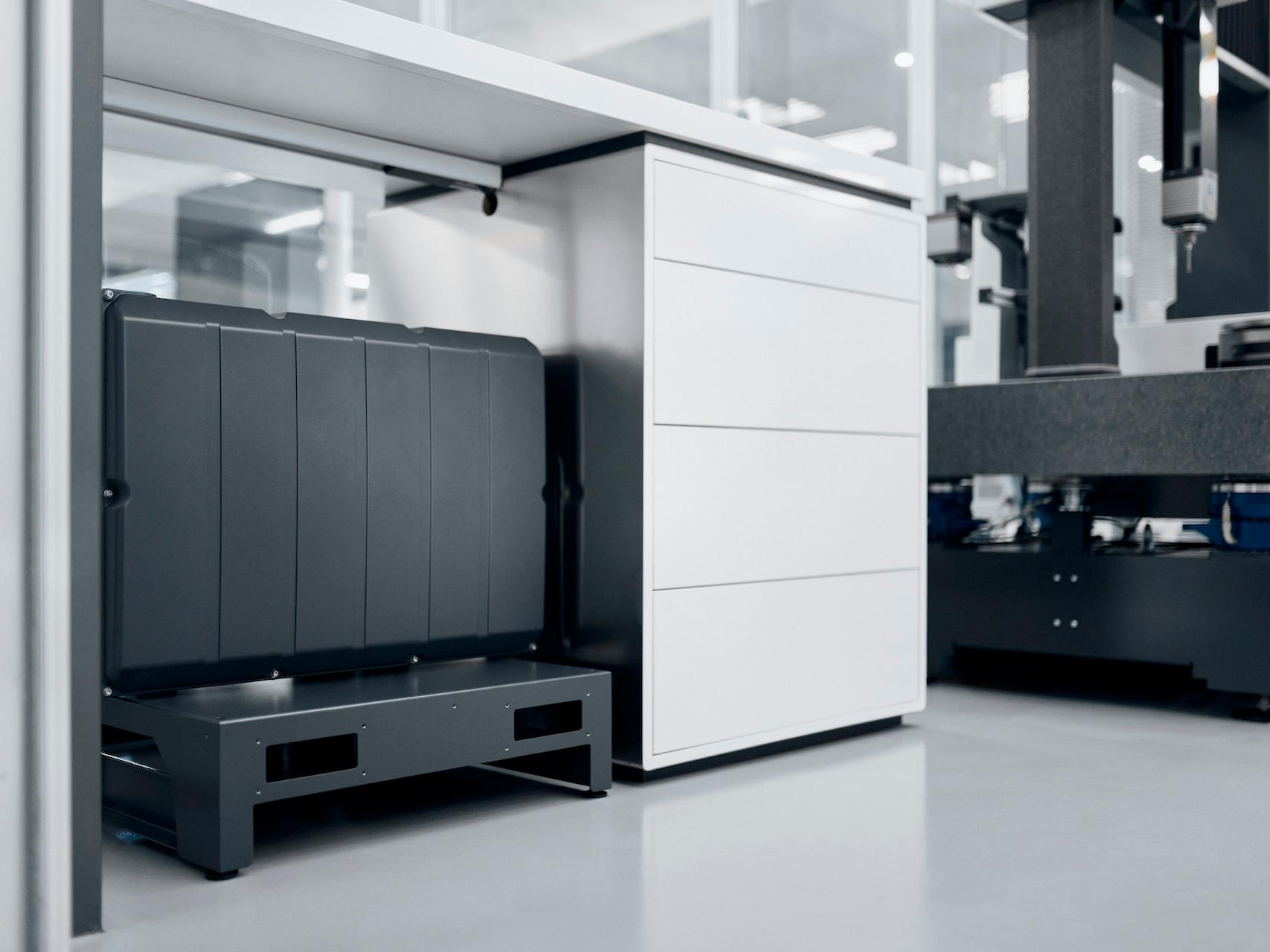

獨立的控制裝置

透過將三次元量測儀和控制器分開，可大大降低熱影響。
技術協調

所有組件在技術上相互協調：控制技術、軟體、探頭和蔡司的附加部件。
探測力的主動控制

探頭的探測力可主動控制且十分小，非常適合敏感材料。

技術資料

測量範圍（單位為dm）	5/7/6
最低精度	0.7 + L/400 μm
探針	蔡司VAST XT gold 蔡司VAST XTR gold
最大工件重量	730 kg
軟體	蔡司CALYPSO

The reference for the reference

11.04.2019

The reference for the reference

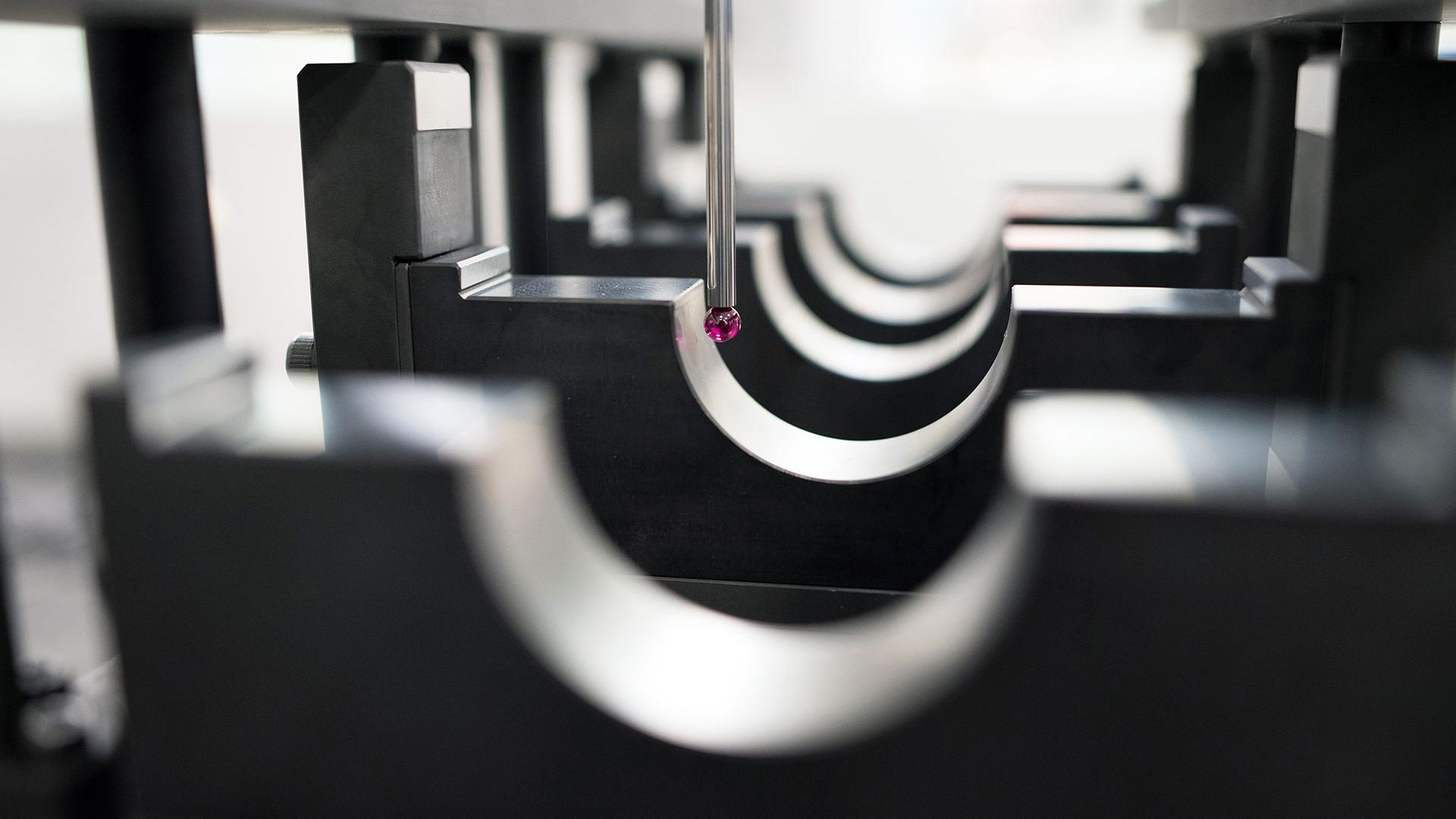

Precision specialist MG Marposs relies on high-precision CMMs from ZEISS for the certification of masters.
