蔡司CONTURA

蔡司CONTURA

為目前和未來的所有挑戰做好準備

蔡司CONTURA使您能夠在今日為未來的測量要求做好準備:新一代產品配備了mass技術,透過一個通用介面,只需幾個簡單步驟便能在不同感測器技術之間進行簡單切換。除了諸如利用靈活的旋轉工作臺進行四軸測量、自動測頭更換系統或高溫選項(適用於更大溫度範圍)等創新選配件外,該設備還代表著一流的性能、符合人體工程學以及具備應對未來需求的保障能力。

  • 適用于各種應用的多功能感測器技術
  • 測量速度更快,精度更可靠
  • 設計符合人體工程學,舒適且最佳化空間

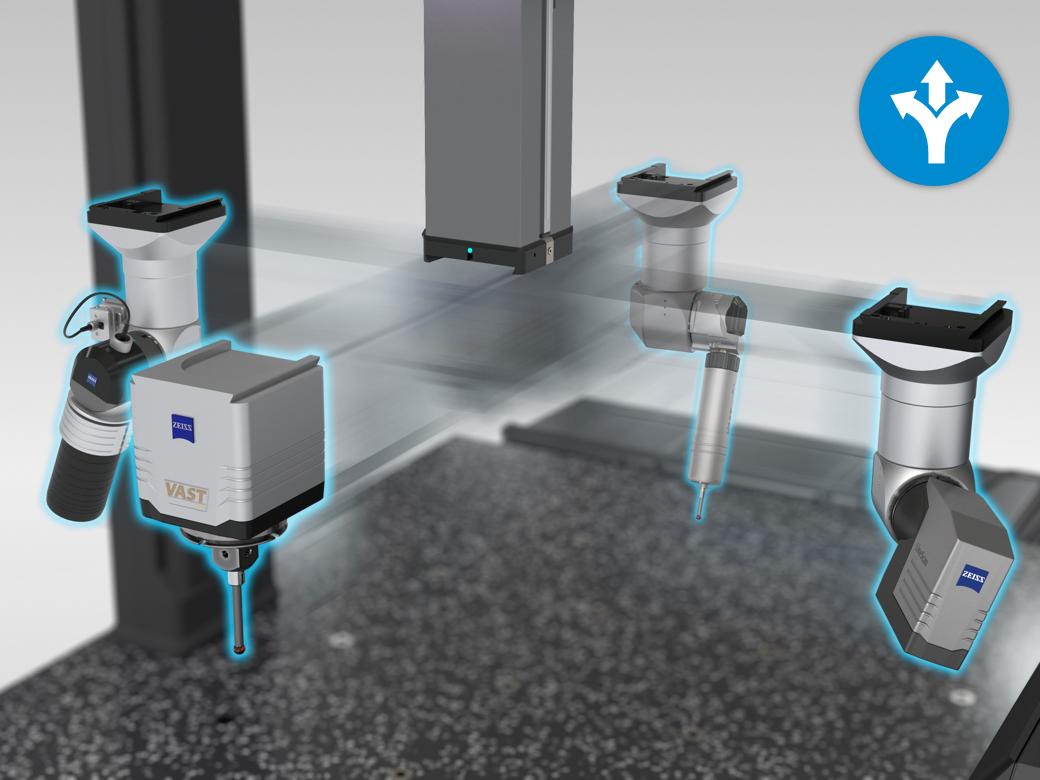

Mass技術的多功能性

Mass技術的多功能性

蔡司CONTURA包含各種感測器,因此可為各種應用和要求提供合適的感測器或感測器系統。利用蔡司mass技術,大量蔡司感測器能夠在同一台測量儀器上高精度運作,並且可以快速進行更換:蔡司CONTURA透過帶關節式探頭座或固定探頭配置的感測器、光學或接觸式、被動或主動感測器實現高靈活性。

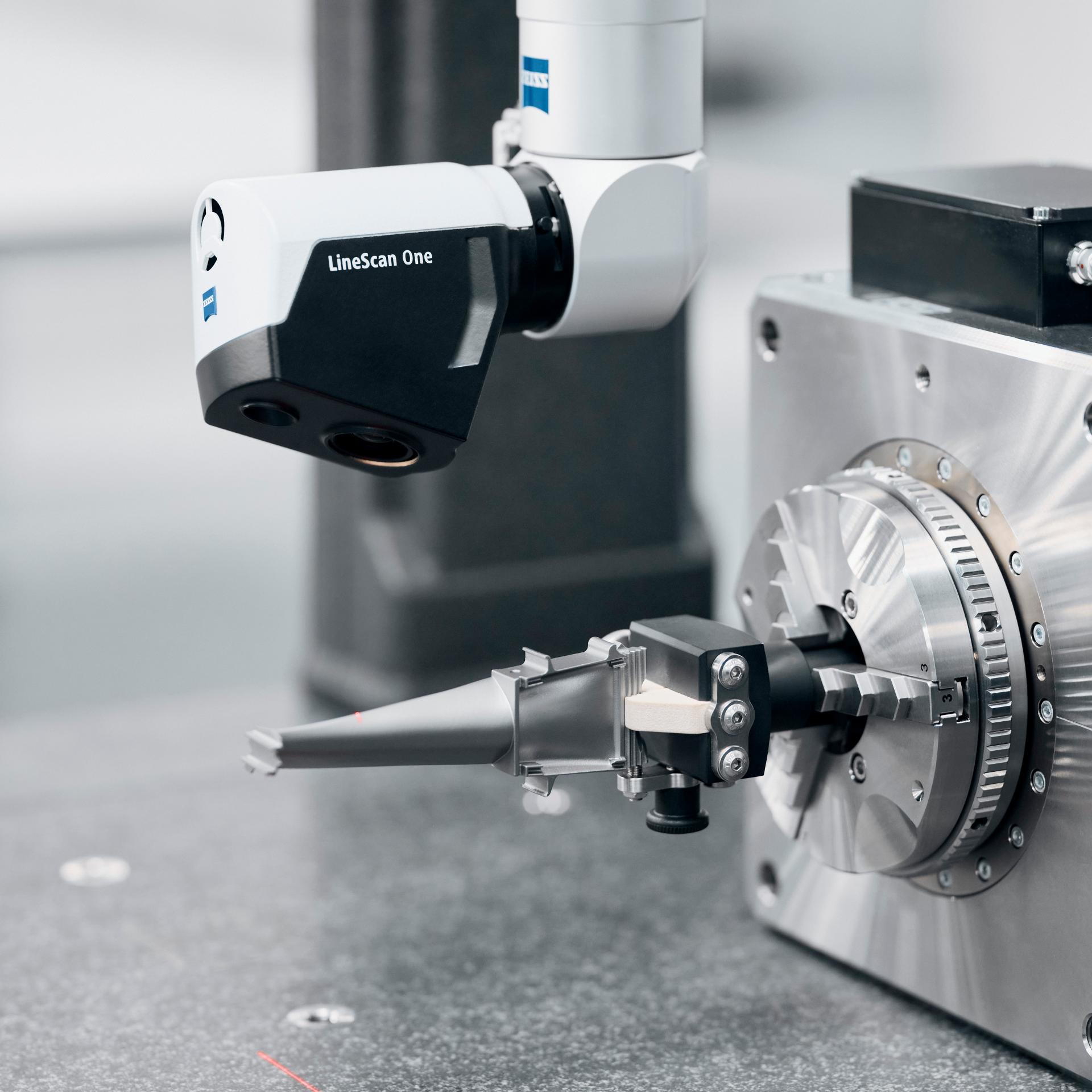

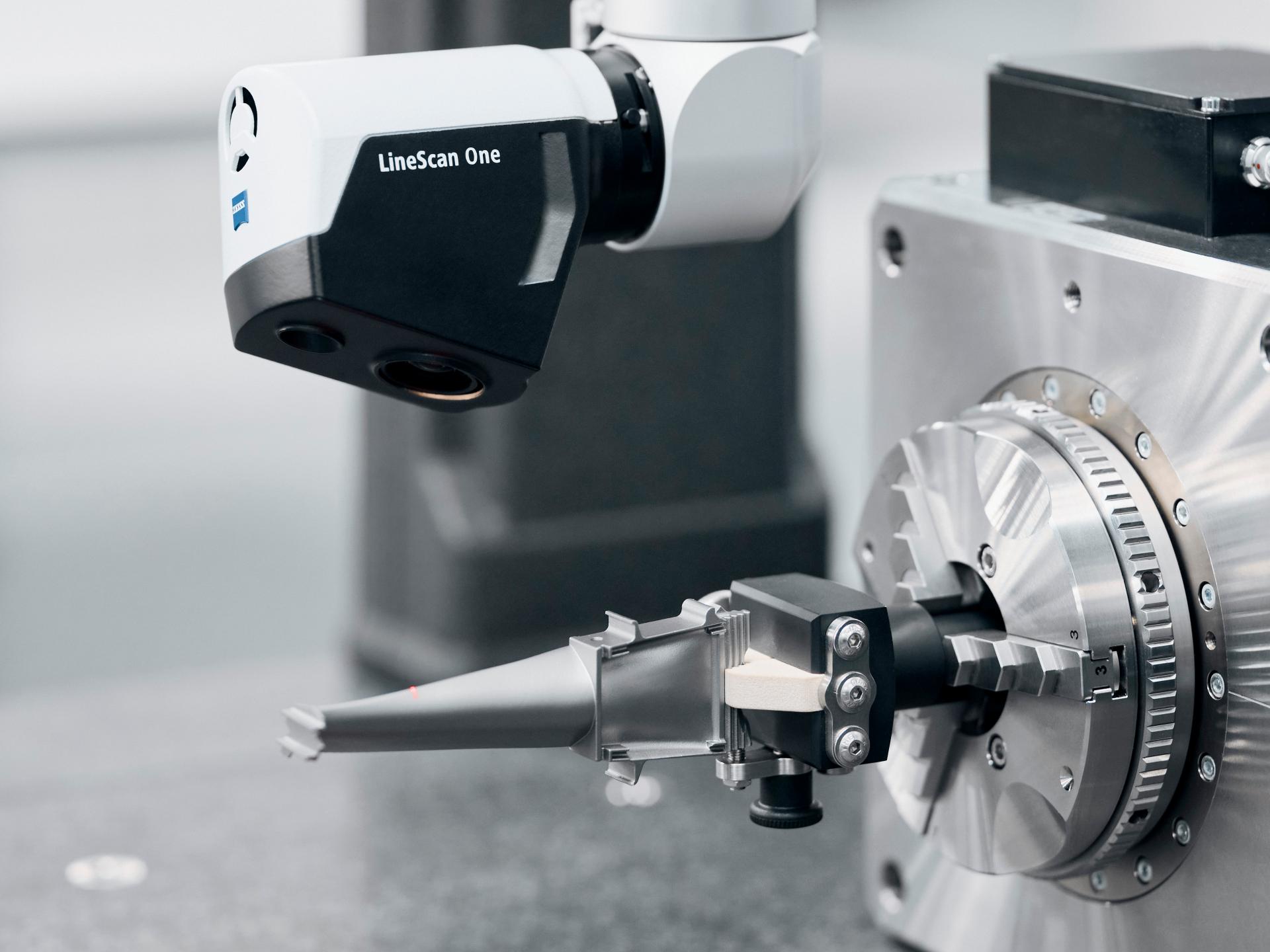

透過蔡司LineScan One進行光學測量
透過蔡司LineScan One進行光學測量

利用蔡司LineScan One進行光學測量

與蔡司旋轉台RT-RB 100-1結合使用,蔡司CONTURA現可在四軸模式下進行光學測量。以此提高了靈活性和生產率。

瞭解蔡司CONTURA的優勢

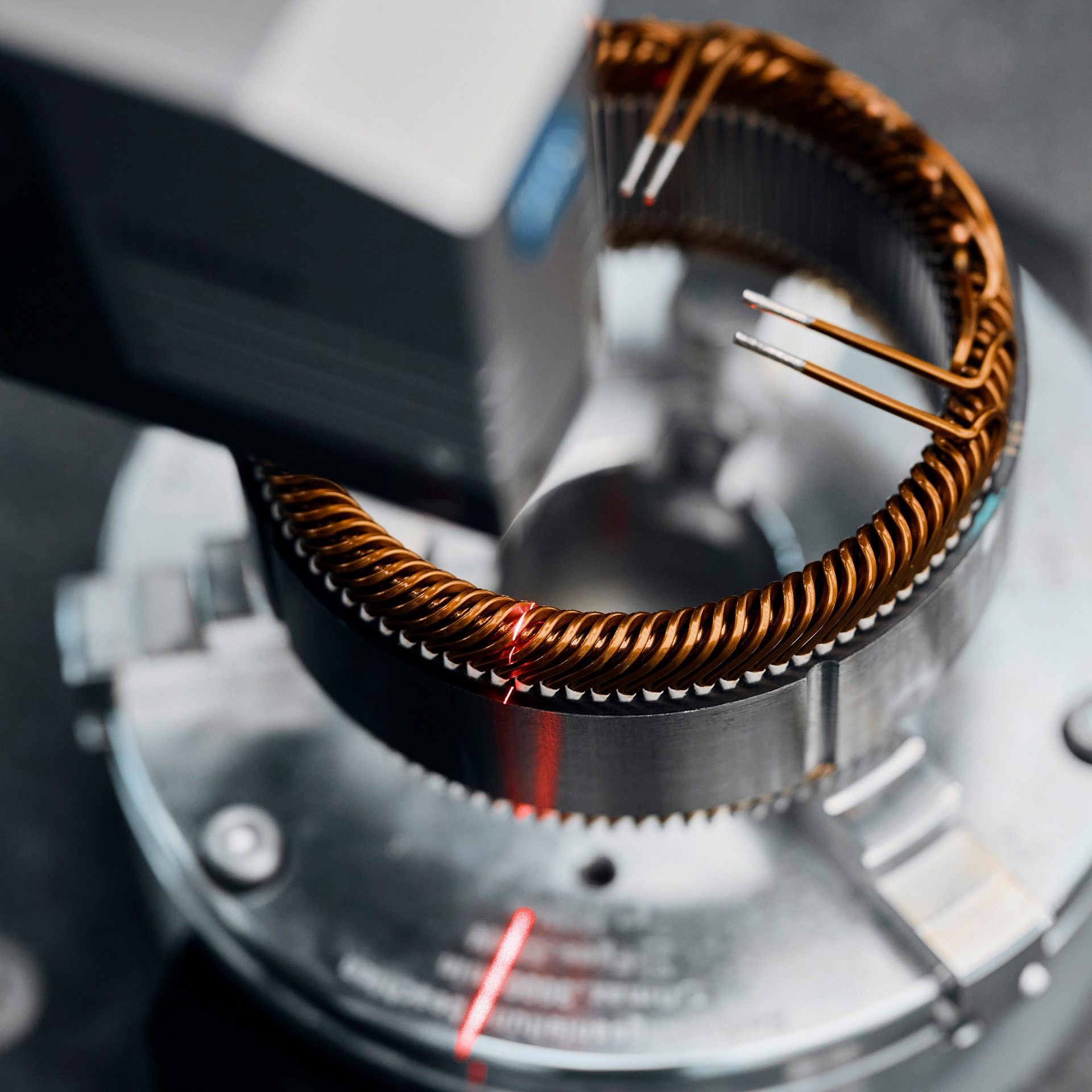

光學感測器

光學感測器

蔡司CONTURA將觸覺和光學測量任務的性能結合在一個設備上:從2D圖像感測器到色階白光感測器再到三角雷射器。蔡司CONTURA為光學感測器的世界開啟了新時代。

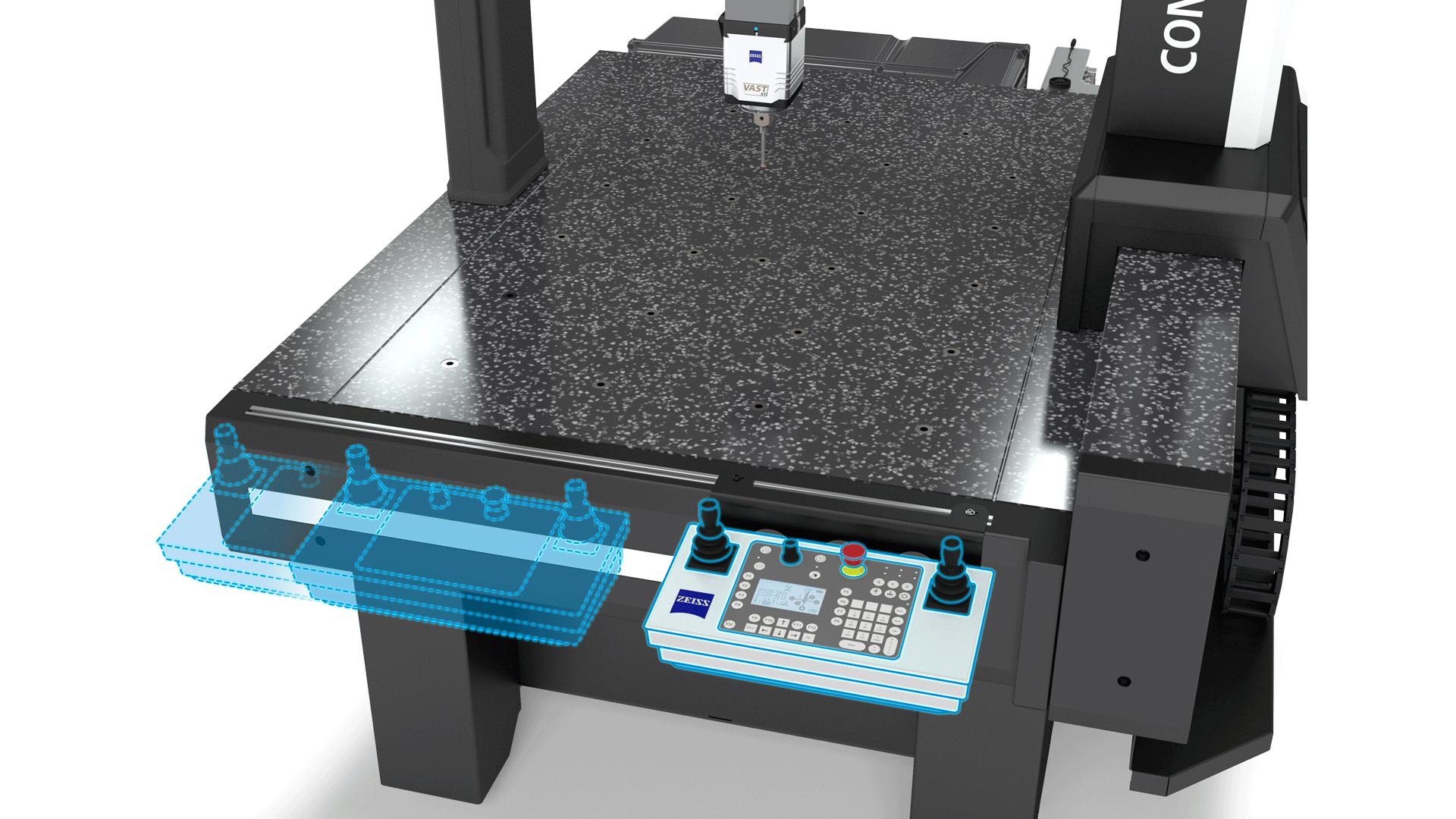

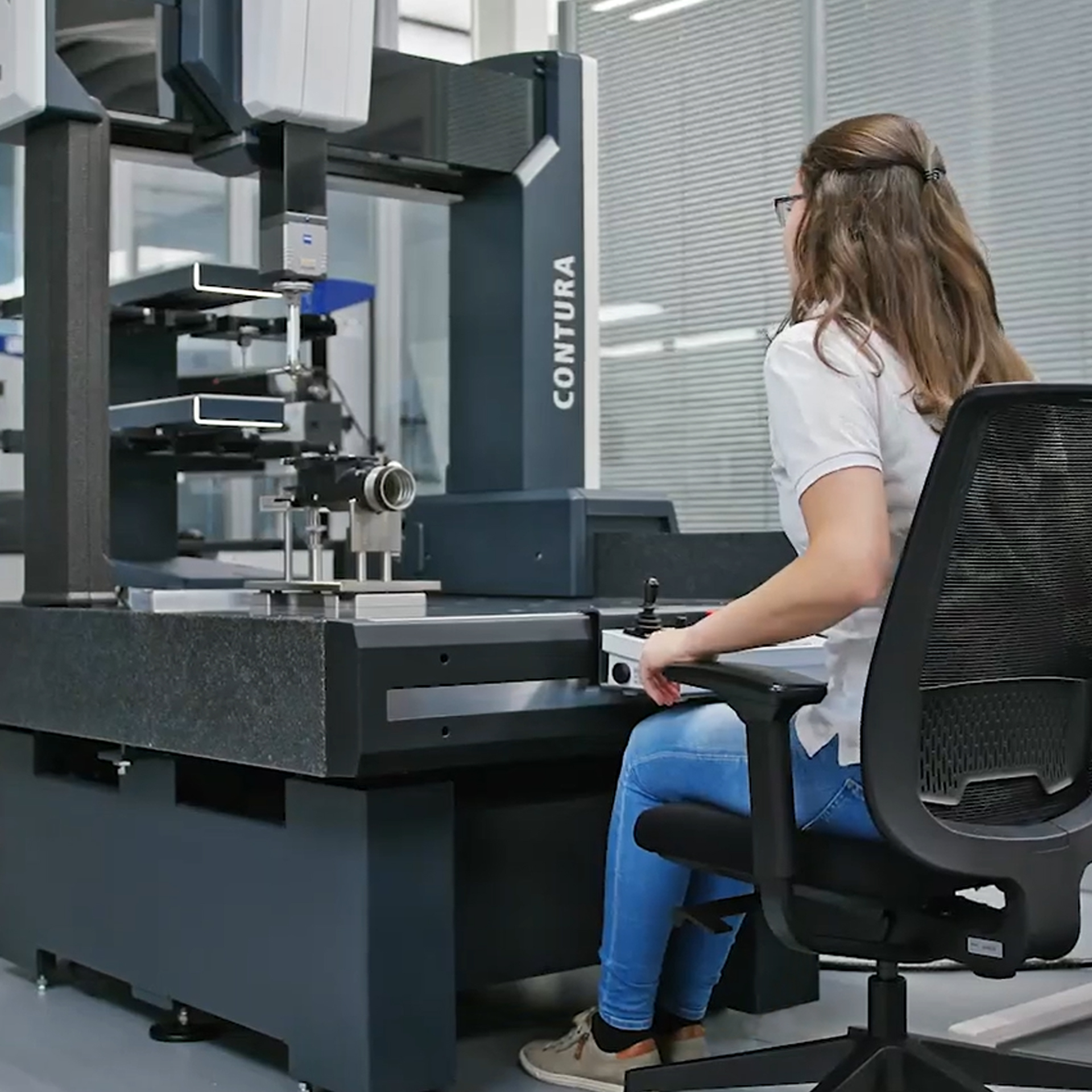

人體工程學

人體工程學

小型測量室需要一個測量設備,以適應可用空間。三次元量測儀經過最佳化的高度和寬度,以及在人體工程學方面經過深思熟慮設計的特殊功能,可以讓使用者舒適地進行操作。

面向未來

面向未來

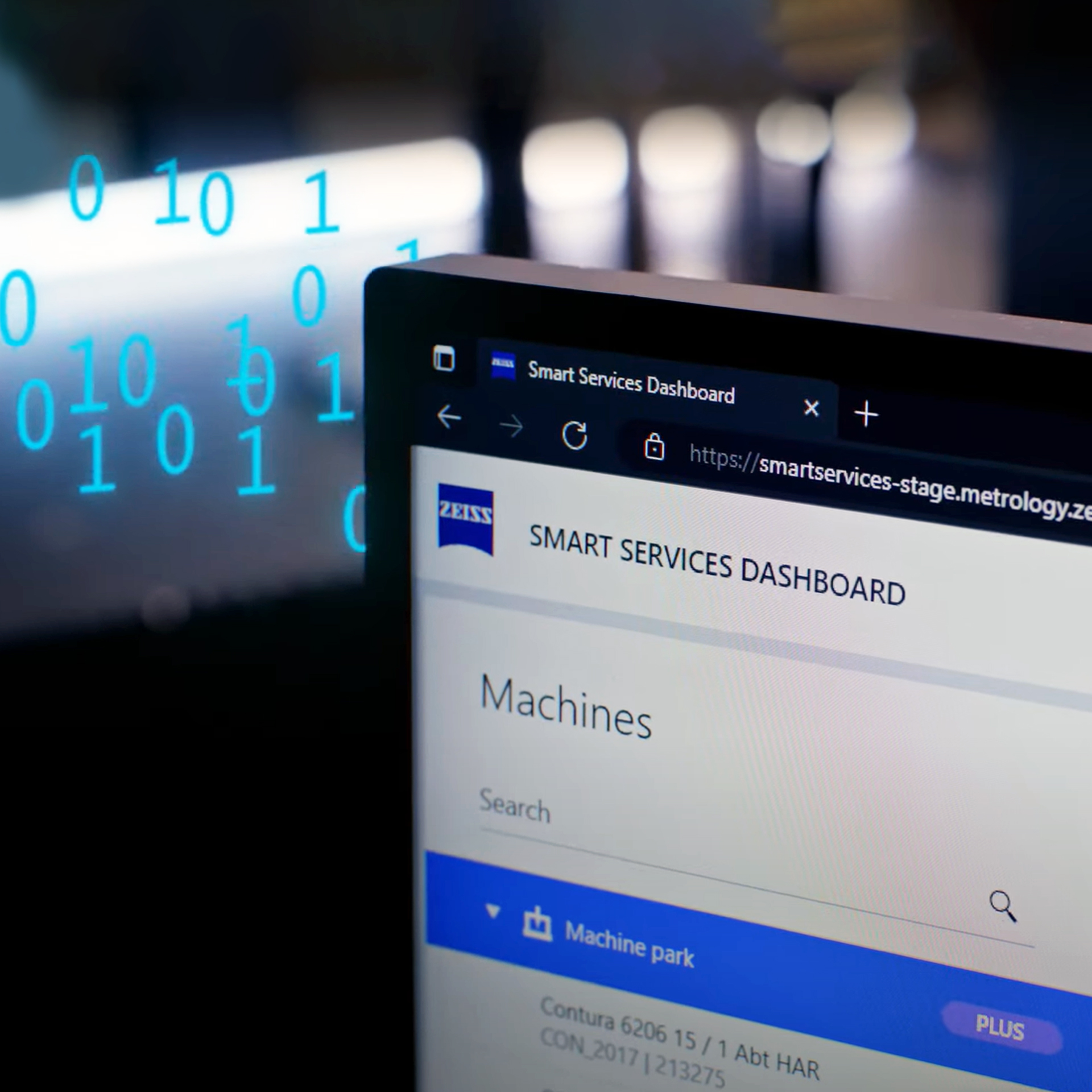

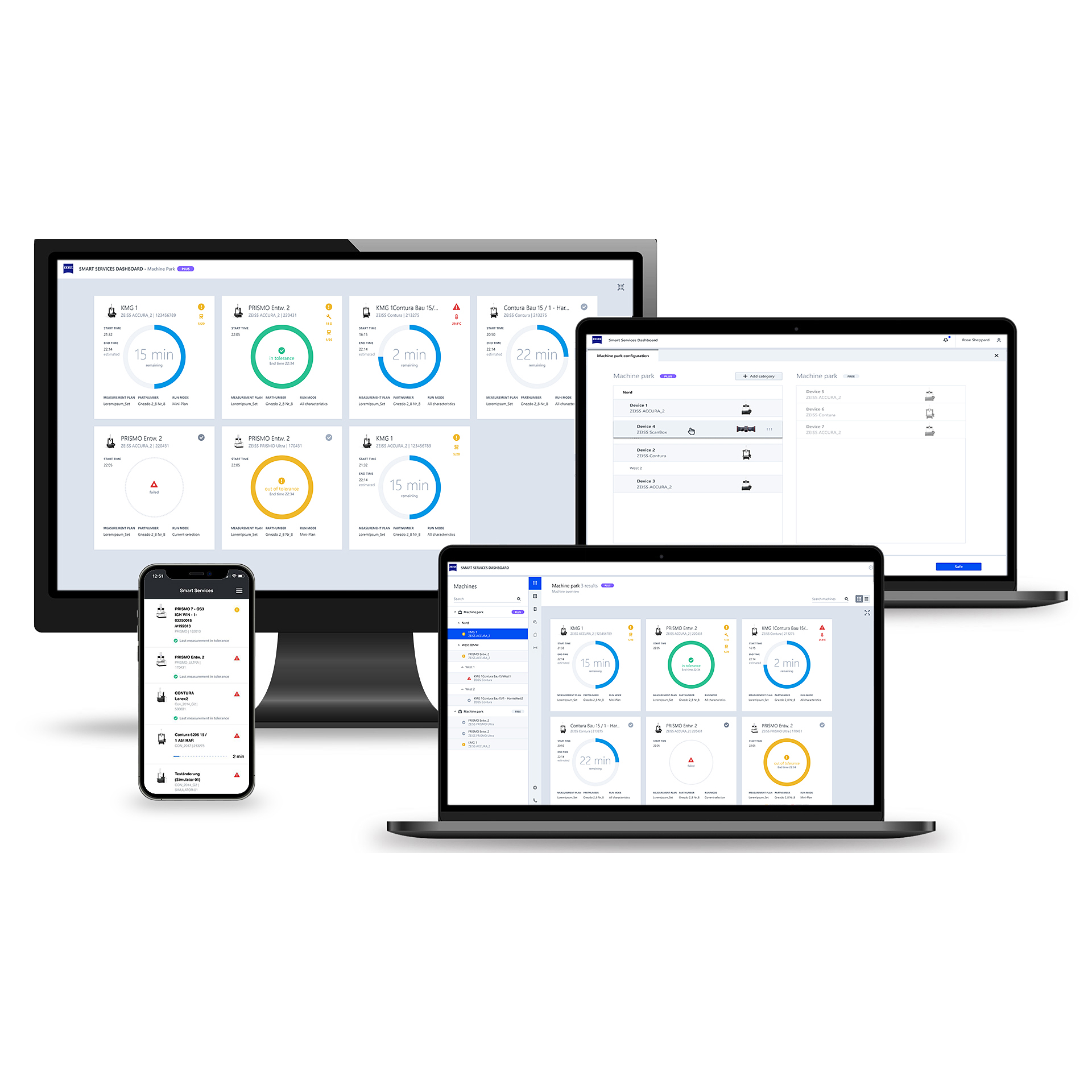

蔡司CONTURA也為工業4.0做好了準備。蔡司智慧服務系列的數位化服務可以在移動中即時監控設備的性能。

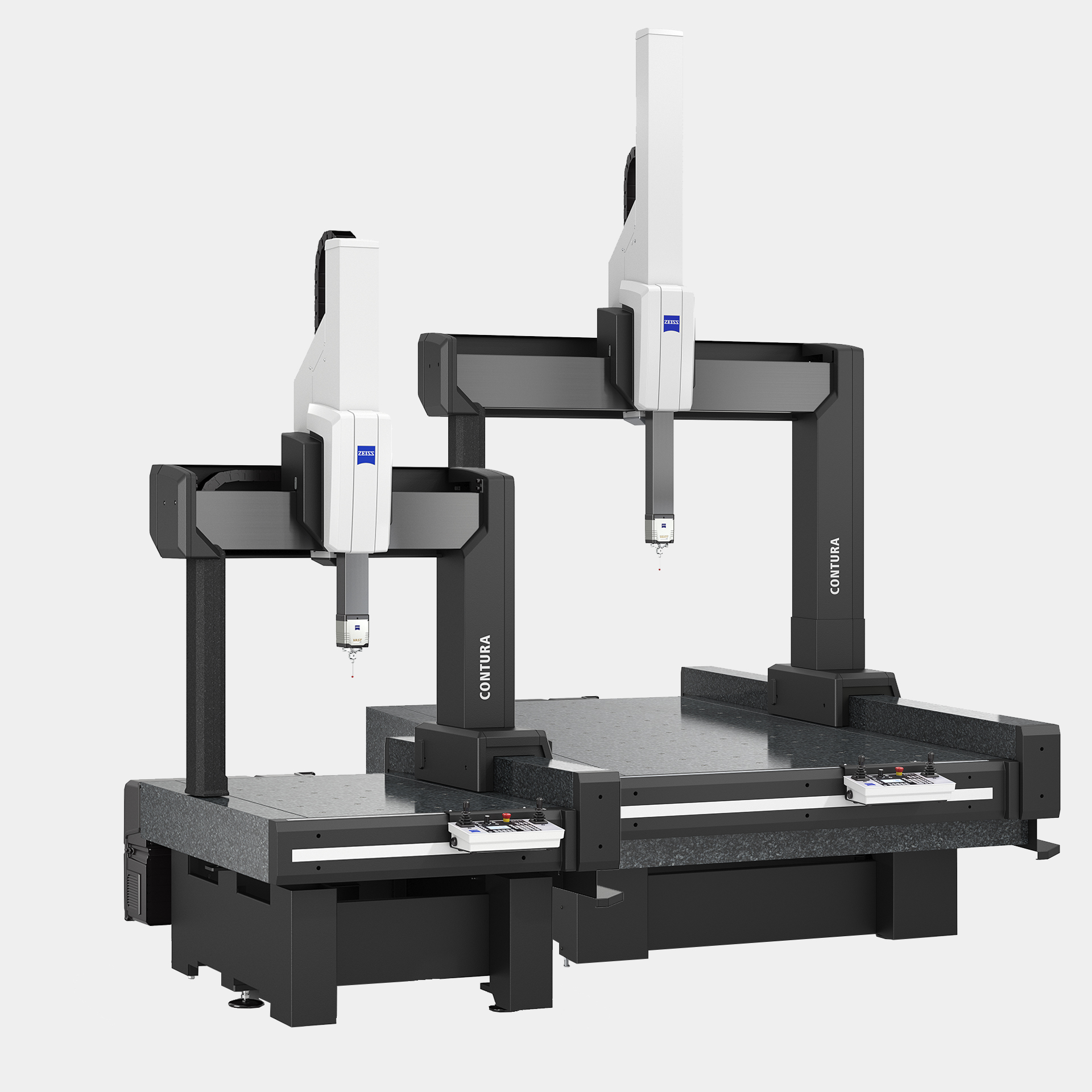

尺寸

尺寸

隨著測量挑戰的變化,對應用規模的要求也會隨之變化。為了滿足大型工件不斷變化的要求,蔡司CONTURA有從7/7/6到12/24/10的多種尺寸可供選擇。



性能

蔡司CONTURA可大幅縮短測量時間,同時保持可靠的精度。蔡司VAST navigator或蔡司VAST performance等功能與蔡司VAST測頭配合使用可確保這一點。
  • 配備VAST performance的蔡司CONTURA

    配備VAST performance的蔡司CONTURA

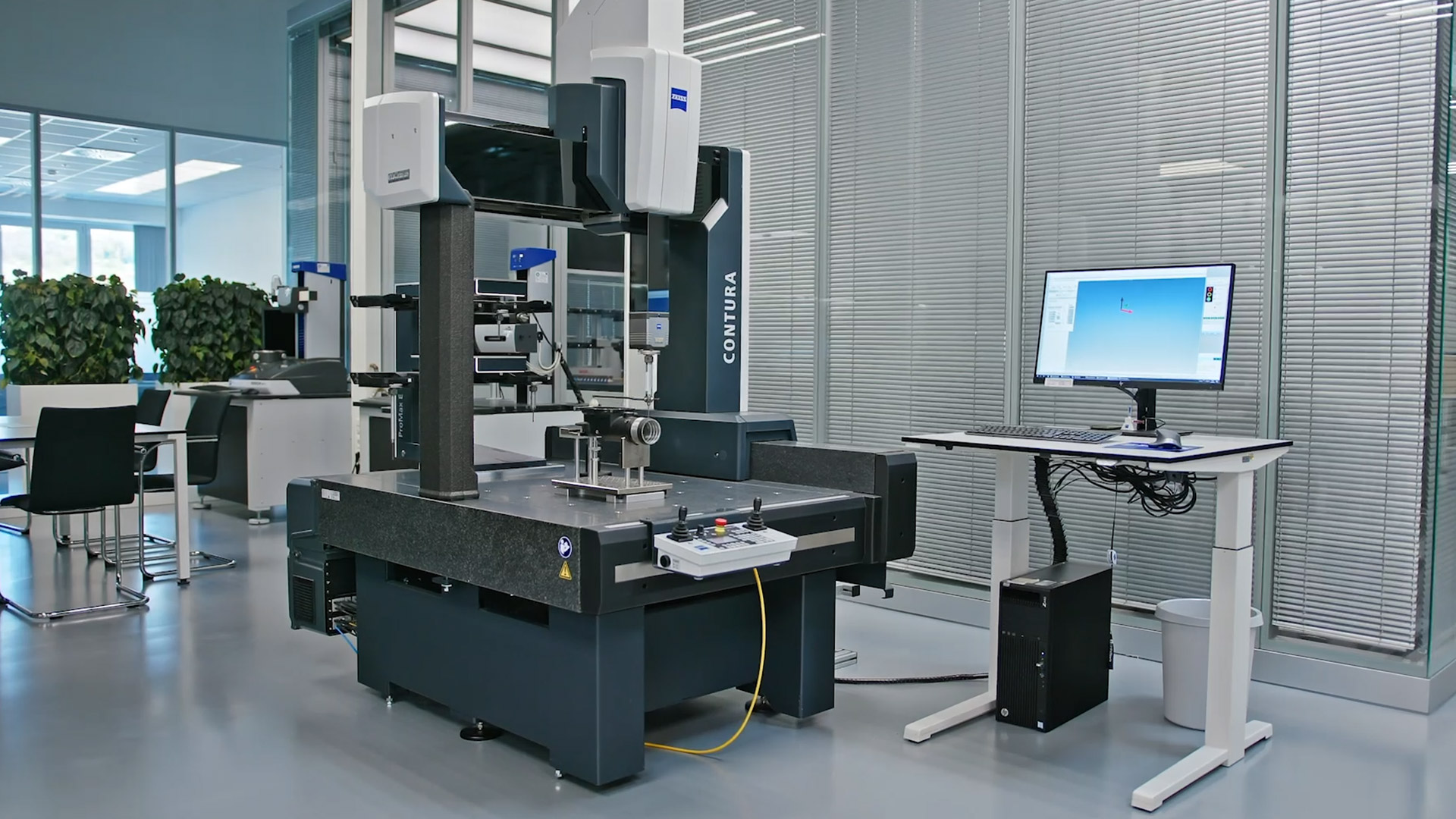

  • 配備VAST navigator的蔡司CONTURA

    配備VAST navigator的蔡司CONTURA

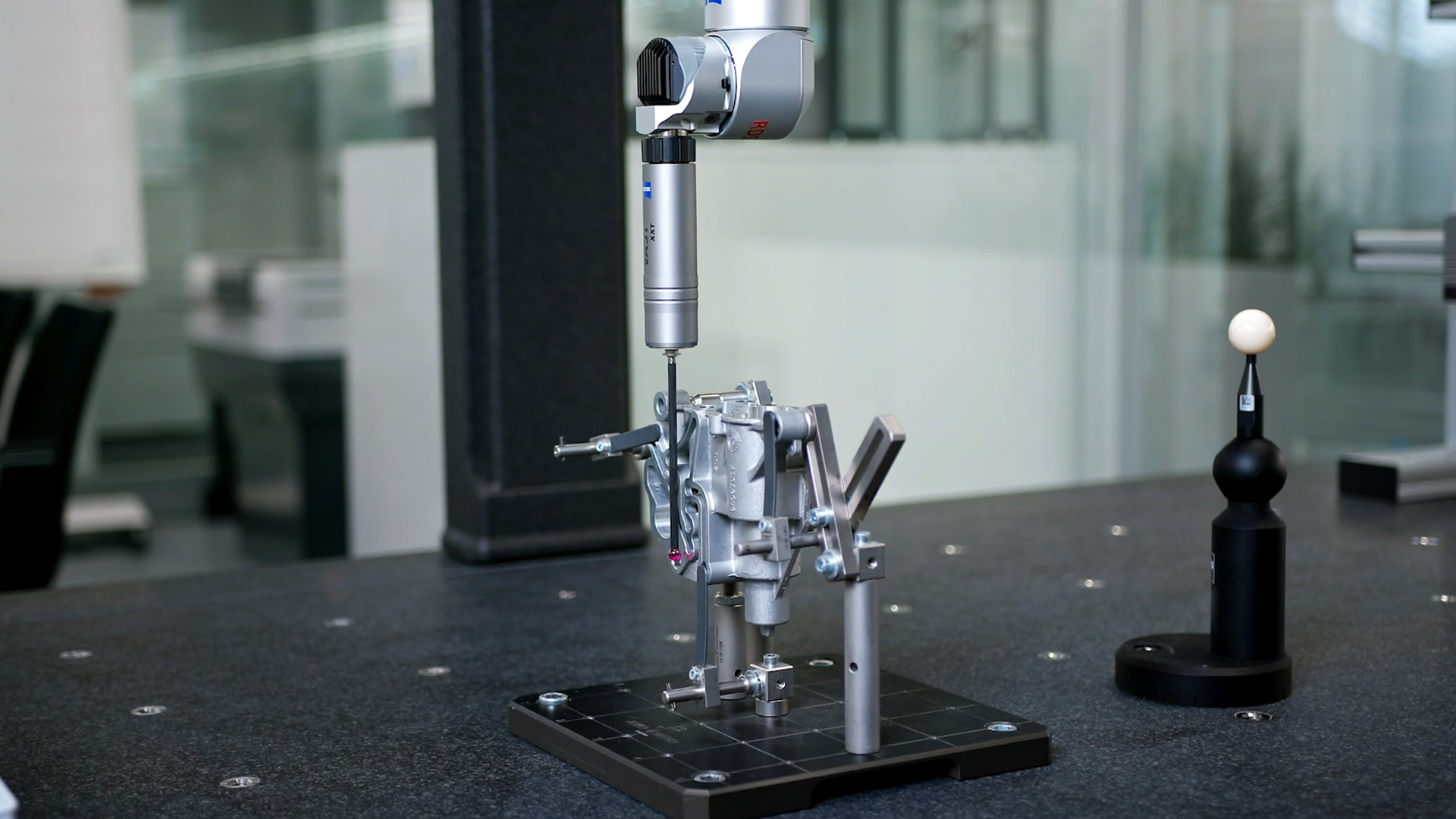

  • 配備飛行模式的蔡司CONTURA

    配備飛行模式的蔡司CONTURA

  • 人體工程學

    人體工程學

  • 配備VAST performance的蔡司CONTURA
  • 配備VAST navigator的蔡司CONTURA
  • 配備飛行模式的蔡司CONTURA

選項

  • HTG(寬溫度帶)

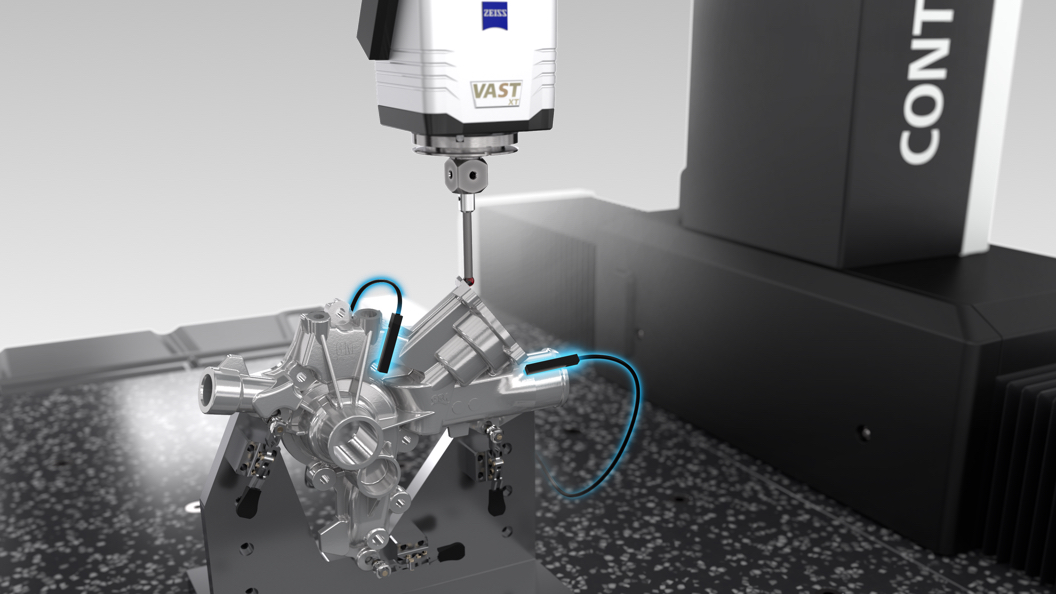

    有了HTG選項(寬溫度帶),更大的溫度範圍對蔡司CONTURA來說都不是挑戰。由於採用了浮動玻璃陶瓷尺規,新型蔡司CONTURA可承受熱變化,因此可確保溫度穩定性和恒定的測量精度。

  • 旋轉台

    如有需要,全新的靈活旋轉台可作為表面安裝的型號安裝在測量範圍內,之後可以方便地再次移出測量範圍。此選項可在四個軸上進行測量。

  • ProMax E

    蔡司透過ProMax E選項提供了一個自動測頭更換盒,以確保在更換過程中獲得完整的測量體積。其會自動進入測量範圍並有效準確地替換探頭系統。

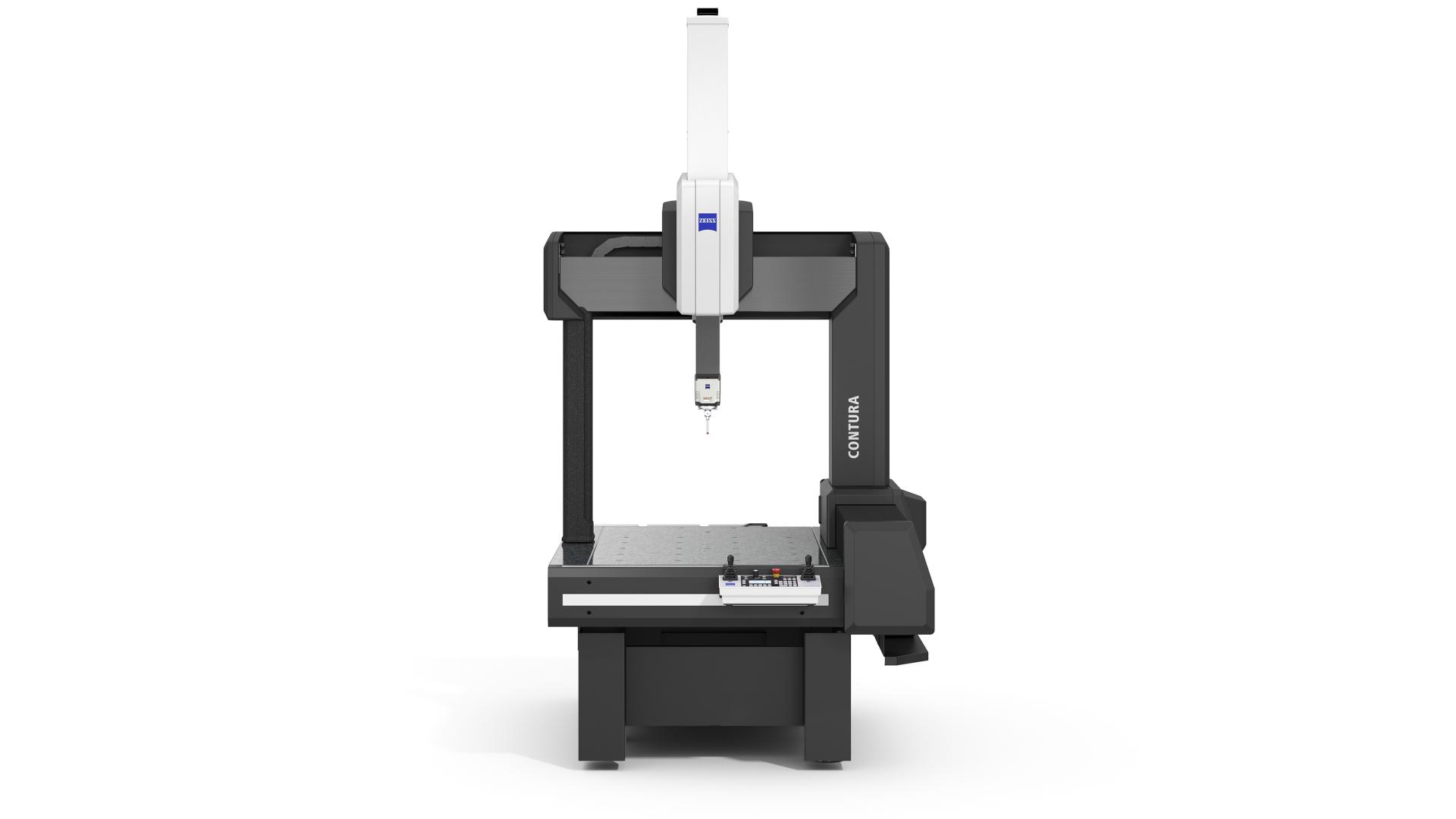

  • 更多選項

    波紋管:污垢或灰塵對蔡司CONTURA來說都不是問題!作為可改裝的選項,蔡司提供全面的波紋管選擇。其覆蓋了Y導軌光束上的所有四個導向水準。

    安全位置:如將蔡司CONTURA整合至自動化流程,可提供Mini-SiPos選項。協議被傳送到第二個部件(起重機或機器人),其中包含有關機器處於安全位置的時間或第二個部件處於安全位置的時間資訊。這樣可以避免部件之間發生不必要的相互作用。

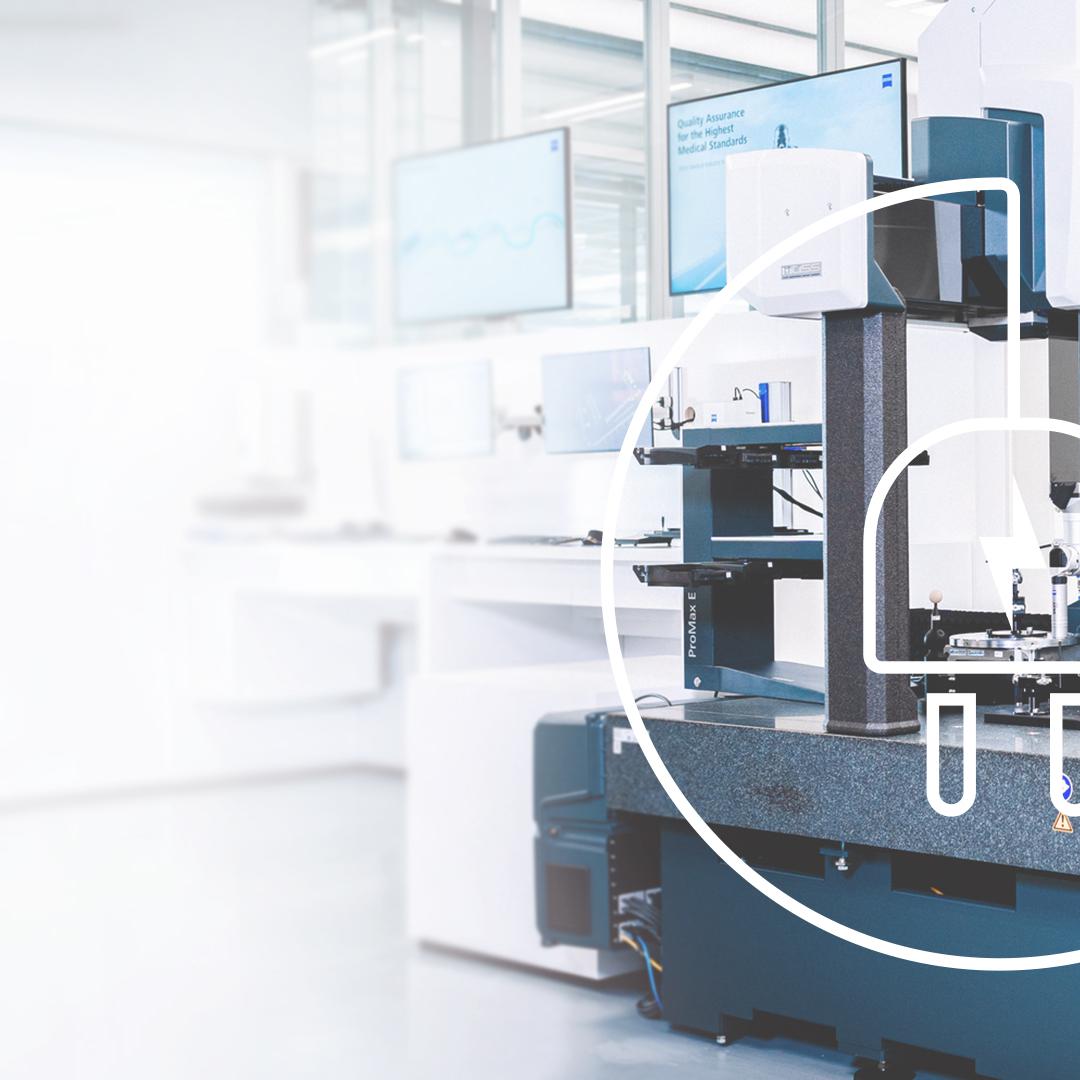

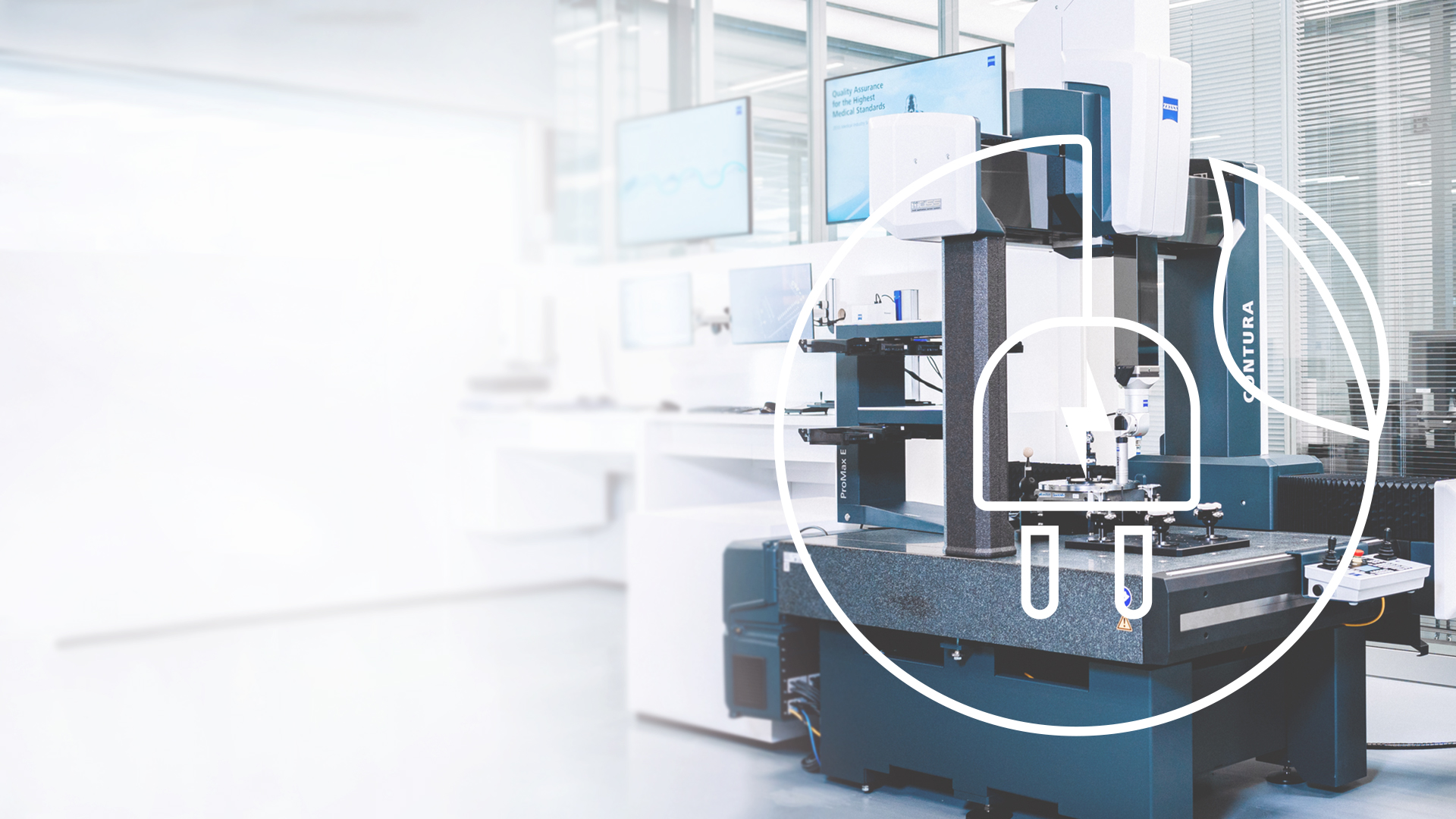

利用蔡司CONTURA提高測量過程的永續性

在每台機器生命週期的各個階段中,能耗在使用階段發揮關鍵作用,對環境影響有著重大影響。蔡司CONTURA堪稱高效資源利用的典範,具備諸多節能特性。

永續性特點

利用蔡司PowerSaver功能,機器在未使用時會斷開電源,停機期間的功耗會降至零。使用者可以自訂在特定時間啟動蔡司PowerSaver。
蔡司AirSaver可確保進一步節省成本,並在預設時間後自動關閉壓縮空氣。

技術資料

蔡司CONTURA

尺寸:dm

各種尺寸

X:7 - 12
Y:7 - 24
Z:6 - 10

最低精度

1.4 + L/350 µm

探針

採用mass技術,選配多種探針

蔡司VAST XT gold、蔡司VAST XTR gold、蔡司RDS、蔡司VAST XXT、蔡司XDT、蔡司DotScan、蔡司ViScan、蔡司LineScan、蔡司direct VAST XXT

最大工件重量

730 - 1200 kg(取決於尺寸)

軟體

蔡司CALYPSO
